8
Для использования комплекта пылесборника с емкостью следует:
Установить пружину внутрь рычага фильтрующего мешка.
Установить рычаг с пружиной на переходник выходного канала вентилятора.
Надеть ленту фильтрующего мешка на обод емкости и закрепить зажимом.
Для использования комплекта пылесборника с мешком для мусора:
Установить пружину внутрь рычага фильтрующего
мешка.
Установить рычаг с пружиной на переходник выходного канала вентилятора.
Собрать опору мешка. Вставить разъемы в пазы опорных сегментов. Согнуть опорные сегменты так, чтобы
канал был направлен наружу.
Вставить мешок внутрь и на опору мешка. Наложение края мешка должно быть 75-100 мм.
Надеть ленту мешка на опору.
Закрепить мешок, затянув ленту.
11. МОНТАЖ
11.1. Станок должен устанавливаться на жестком верстаке. Каждый угол станины должен быть закреплен к верстаку с
помощью болтов, гаек и шайб.
12. РЕГУЛИРОВКА
ВНИМАНИЕ: Выключить станок, отключить от сети и подождать, чтобы рабочий вал остановился до начала
регулировки.
12.1. Регулировка глубины строгания

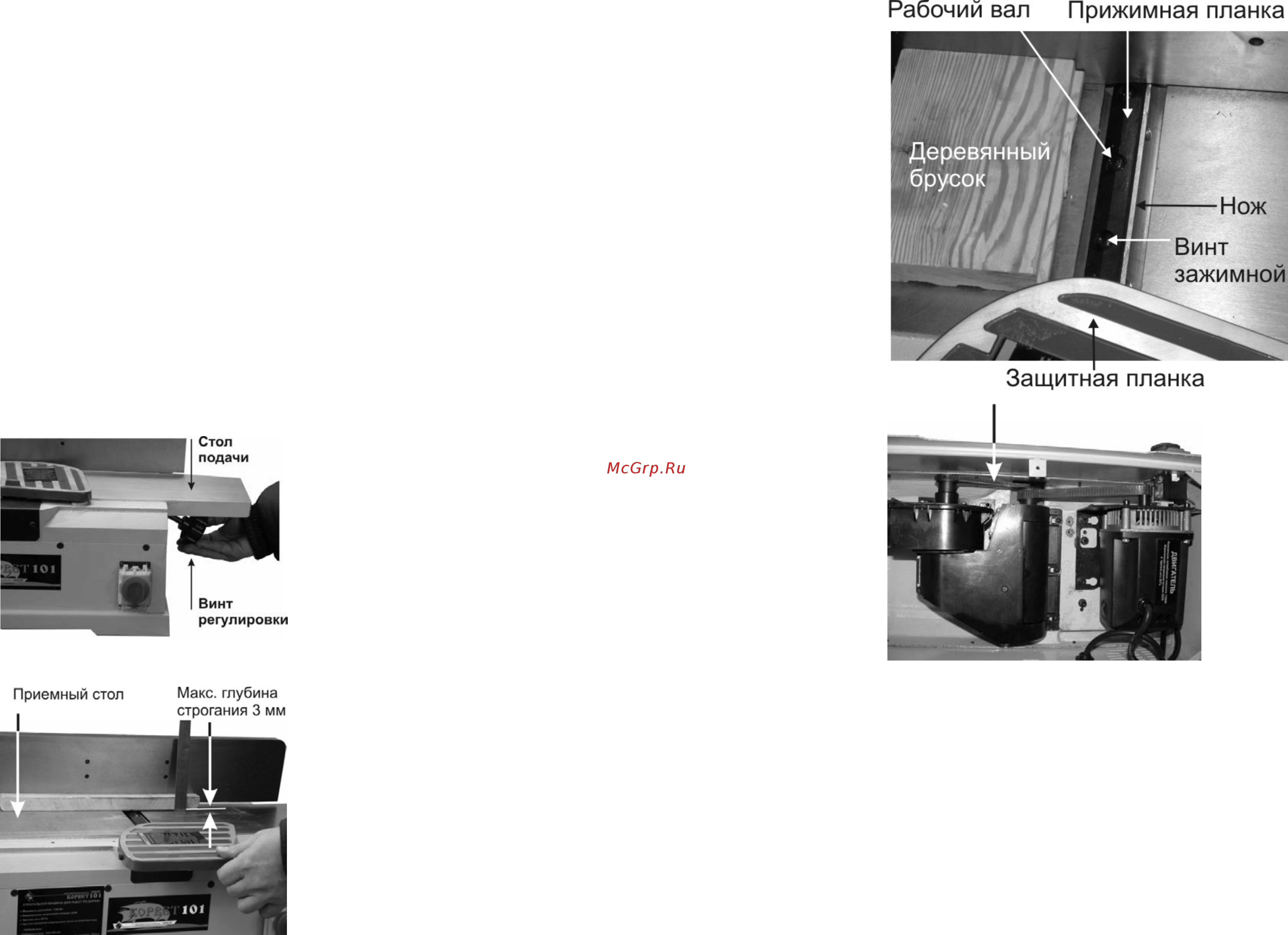

Рис.7
12.1.1. Глубина строгания регулируется перемещением стола подачи по
отношению к рабочему валу. Стол подачи можно опускать или поднимать
с помощью маховика.
Поворот маховика против часовой стрелки опускает стол подачи и
обеспечивает удаления большего количества древесины с заготовки.
Поворот маховика по часовой стрелке поднимает стол подачи, и с
заготовки снимается меньше
материала.
Не выполняйте фугование, продольное строгание и выемку пазов глубже 3
мм за один проход.
Стопор не допускает опускание стола подачи более чем на 3 мм.
12.2. Контроль глубины строгания
Рис. 8
12.2.1. Установить прямоугольный брусок на приемный стол, чтобы он
«нависал» на стол подачи.
Измерить расстояние от поверхности стола подачи до нижней поверхности
бруска. Это будет глубина строгания.
ПРИМЕЧАНИЕ: Ваш станок имеет максимальную глубину строгания 3
мм. Для снижения опасности отдачи и возможной травмы, мы
рекомендуем использовать глубину строгания 1,6 мм или меньше.
12.3. Регулировка направляющей планки
ПРИМЕЧАНИЕ: Выключить станок и подождать остановки рабочего
вала до начала регулировки направляющей планки.
12.3.1. Направляющую планку можно отрегулировать для строгания под
любым углом от 0 до 45 градусов в любую сторону. Направляющая планка
может быть наклонена внутрь до 45° (в сторону рабочего вала) для
сохранения стабильности при обработке узких деталей и до 45° наружу
(от
рабочего вала) для выполнения операций с большим углом.
Для регулировки угла наклона:
Ослабить фиксирующую ручку угла наклона направляющей планки.
Фиксирующая ручка угла наклона направляющей планки пружинная. Для продолжения поворота фиксирующей ручки,
слегка потянуть ее в сторону от направляющей планки и вернуть в исходное положение.
Отпустить фиксирующую ручку и продолжить ослабление
.
Вручную наклонить направляющую планку внутрь/наружу на нужный угол. Использовать угловой измеритель для
измерения угла наклона.
13
20.6. Замена ножей
Рис.21
20.6.1. Заблокировать защитную планку рабочего вала от
закрытия.
20.6.2. Ослабить и снять четыре зажимных винта, закрепляющих
нож и прижимную планку ножа.
20.6.3. Снять нож и прижимную планку ножа с рабочего вала.
20.6.4. Очистить рабочий вал и прижимную планку от опилок и
смолы.
20.6.5. Установить новый нож и прижимную планку на рабочий
вал
.
ПРИМЕЧАНИЕ: Проверить высоту ножа с обоих концов (См.
раздел «Регулировка высоты ножа»).
20.6.6. Затянуть четыре зажимных винта.
20.6.7. Еще раз проверить регулировку ножа и убедиться, что он
находится на уровне поверхности приемного стола.
20.6.8. Таким же образом заменить второй нож.
20.6.9. Удалить брусок, блокирующий защитную планку рабочего
вала от закрытия.
20.6.10. Убедиться,
что все зажимные винты надежно затянуты.
20.7. Замена зубчатого приводного ремня (Рис. 22 и 24)
Рис 22
20.7.1. Нажать красную кнопку выключателя и отключить станок от
источника питания.
20.7.2. Положить станок на бок так, чтобы выключатель был сверху.
20.7.3. Снять шесть винтов и нижнюю панель (55 и 56) Рис.24.
20.7.4. Снять два винта и крышку (65 и 75) Рис.24.
20.7.5. Снять ремень вентилятора со шкива рабочего вала, проворачивая
ремень (См. Рис. 22).
20.7.6. Снять четыре
болта (53), закрепляющих плиту двигателя (58) Рис 24.
20.7.7. Снять приводной ремень.
20.7.8. Установить новый приводной ремень. Убедиться, что ремень вошел в
пазы на обоих шкивах, установить плиту двигателя и закрепить четырьмя
болтами. Болты затягивать не до конца.
20.7.9. Сдвинуть узел двигателя вправо для натяжения приводного ремня.
Надежно затянуть болты.
20.7.10. Установить ремень вентилятора на
шкив рабочего вала, убедившись,
что он правильно вошел в пазы шкивов.
20.7.11. Установить крышку и закрепить двумя винтами (75 и 65) Рис.24.
20.7.12. Установить нижнюю панель и закрепить шестью винтами (56 и 55) Рис.24.
20.8. Замена ремня вентилятора (Рис.24)
20.8.1. Выключить станок и отключить от сети.
20.8.2. Положить станок на бок так, чтобы выключатель был сверху.
20.8.3.
Снять шесть винтов и нижнюю панель (55 и 56).
20.8.4. Снять два винта и крышку (65 и 75).
20.8.5. Ослабить кожух, сняв два болта с круглыми головками (53).
20.8.6. Снять старый ремень вентилятора и установить новый на шкивы привода вентилятора.
20.8.7. Закрепить кожух вытяжки опилок двумя болтами (53).
20.8.8. Установить ремень на шкив рабочего вала и убедиться, что он
вошел в пазы обоих шкивов.
