Введение10

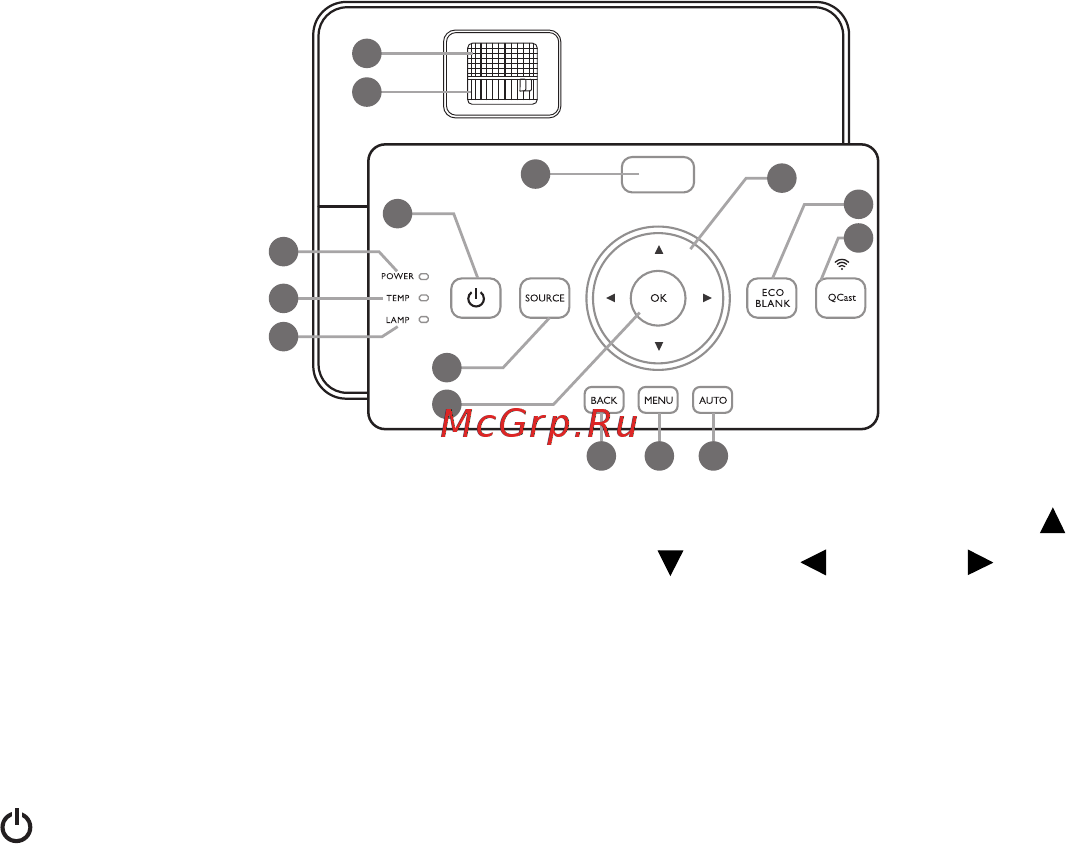

Элементы управления ифункции
Проектор
1. Кольцо фокусировки
Регулировка фокусного расстояния
объектива для проецируемого
изображения.
2. Регулятор масштаба
Регулировка размера изображения.
3. Инфракрасный датчик ДУ
4. POWER (питание)
Переключение проектора между
режимами ожидания
и эксплуатации.
5. Индикатор питания (POWER)
Горит или мигает во время работы
проектора.
6. Сигнальная лампа температуры
(TEMP)
Загорается красным при перегреве
проектора.
7. Индикатор лампы (LAMP)
Отображение состояния лампы.
Горит
или мигает в случае
нарушения нормальной работы
лампы.
8. SOURCE (источник)
Вывод панели выбора источника
сигнала.
9. OK
Подтверждение выбранного пункта
экранного меню.
10. Кнопки перемещения ( Вверх,
Вниз, Влево, Вправо)
При активном экранном меню
кнопки используются для выбора
пунктов меню и настроек.
11. ECO BLANK (Экон. - пустой экран)
Используется для того, чтобы
скрыть изображение на экране.
12. QCast
• Меняет источник проектора на
HDMI-2/MHL.
• Загорается, когда к порту
HDMI-2/MHL надлежащим
образом подключен
переходник QCast или
устройство MHL.
13. BACK (НАЗАД)
Переход к предыдущему экранному
меню и выход с сохранением
настроек меню.
14. MENU (МЕНЮ)
Вывод экранного меню (OSD).
15. AUTO (авто)
Автоматический выбор
оптимальных параметров
изображения.
2
3
1
6
5
4
10
11
12
8
9
7
13 14 15
