Введение 11

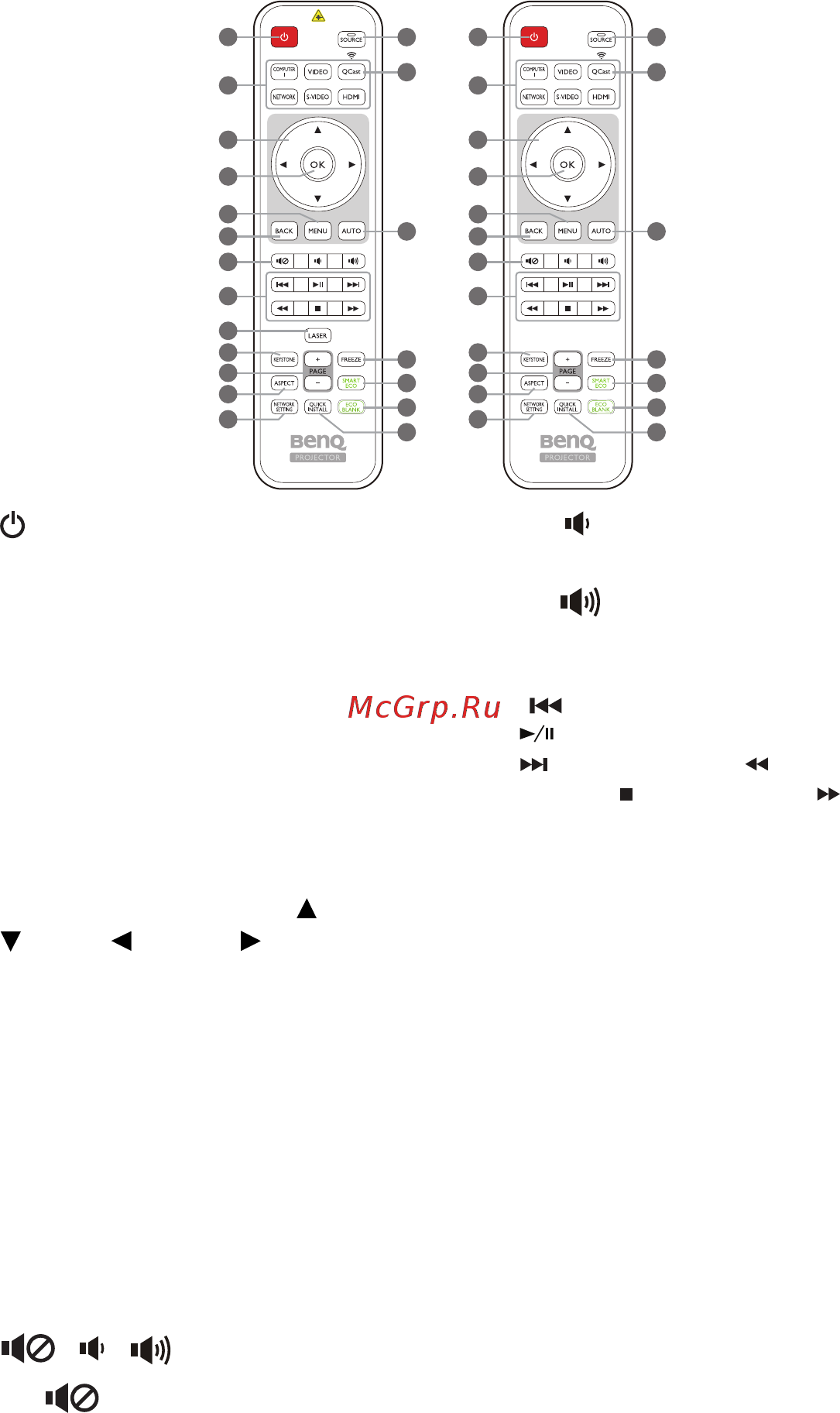

Пульт ДУ
1. POWER (питание)
Переключение проектора между
режимами ожидания
иэксплуатации.
2. Кнопки выбора источника
сигнала (COMPUTER1
(компьютер1), VIDEO, S-VIDEO,
HDMI, QCast
)
Выбор источника входного сигнала
для отображения.
(NETWORK (сеть)
)
Нет функции.
3. Кнопки перемещения ( Вверх,
Вниз, Влево, Вправо)
При активном экранном меню
кнопки используются для выбора
пунктов меню и настроек.
4. OK
Активизация выбранного пункта
экранного меню (OSD).
5. MENU (МЕНЮ)
Вывод экранного меню (OSD).
6. BACK (НАЗАД)
Переход к предыдущему экранному
меню и выход с сохранением
настроек меню.
7. , ,
• : Включение ивыключение
звука проектора.
• : Уменьшение
уровня
громкости проектора.
•: Увеличение уровня громкости
проектора
8. Кнопки управления MHL
( Предыдущий,
Воспроизведение/пауза,
Следующий, Перемотка
назад, Остановка, Быстрая
перемотка вперед)
• Возврат к предыдущему файлу/
воспроизведение/пауза/переход
к следующему файлу/перемотка
назад/остановка/перемотка
вперед во время
воспроизведения медиафайлов.
• Доступны только при управлении
интеллектуальным устройством
в режиме MHL.
9. LASER (лазер)
Лазерная
указка для проведения
презентаций.
10. KEYSTONE
(ТРАПЕЦЕИДАЛЬНОСТЬ)
Открывает окно коррекции трапеции
2
1
3
6
9
4
7
8
11
10
14
15
16
17
18
20
12
13
5
2
1
3
6
4
7
8
11
10
14
15
16
17
18
19
20
12
13
5
19
(для Японии)
