Подключение 21
Подключение адаптера потокового видео –
QCast (дополнительная принадлежность)
Данный адаптер позволяет осуществлять беспроводное проецирование
с интеллектуального устройства или компьютера. Обратитесь к ближайшему
дилеру для покупки адаптера QCast.

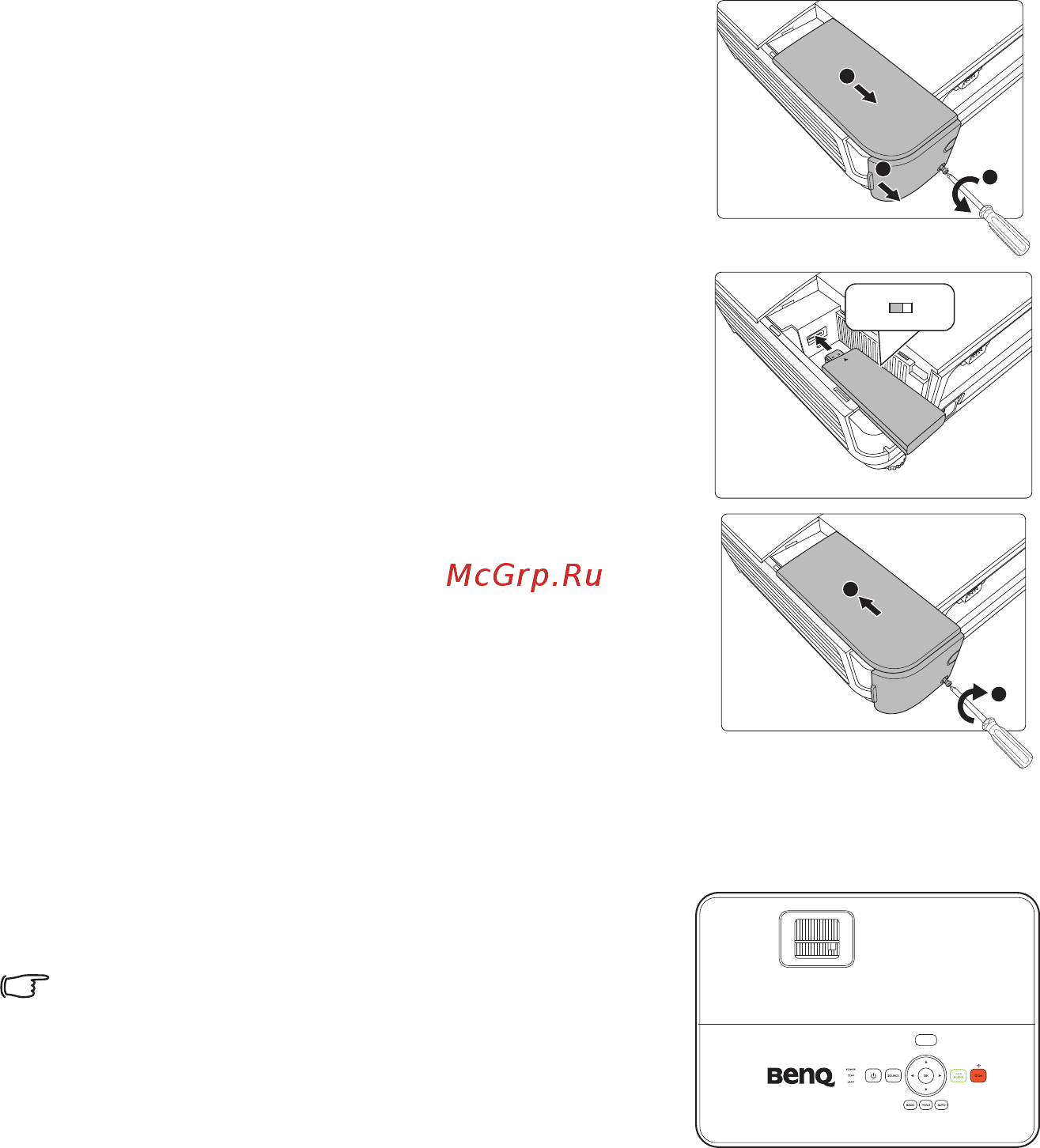

Установка
1. Ослабьте винт, который удерживает крышку
беспроводного устройства.
2. Переместите переключатель на переходнике
в положение MHL и подключите адаптер
кпорту HDMI-2/MHL.
3. Установите крышку беспроводного
устройства на свое место и затяните винт,
который ее удерживает.
Процедура беспроводного проецирования
1. Включите проектор.
2. Если адаптер QCast подключен к порту
HDMI-2/MHL надлежащим образом,
светодиод будет гореть оранжевым цветом.
Если адаптер MHL или кабель MHL с подключенным
устройством с поддержкой MHL подключен к порту HDMI-2/
MHL, светодиод будет гореть оранжевым цветом.
3. Включите функцию беспроводного
проецирования с помощью адаптера QCast
одним из описанных ниже способов.
2
2
1
MHL
USB
1
2
