Эксплуатация32
Формат изображения

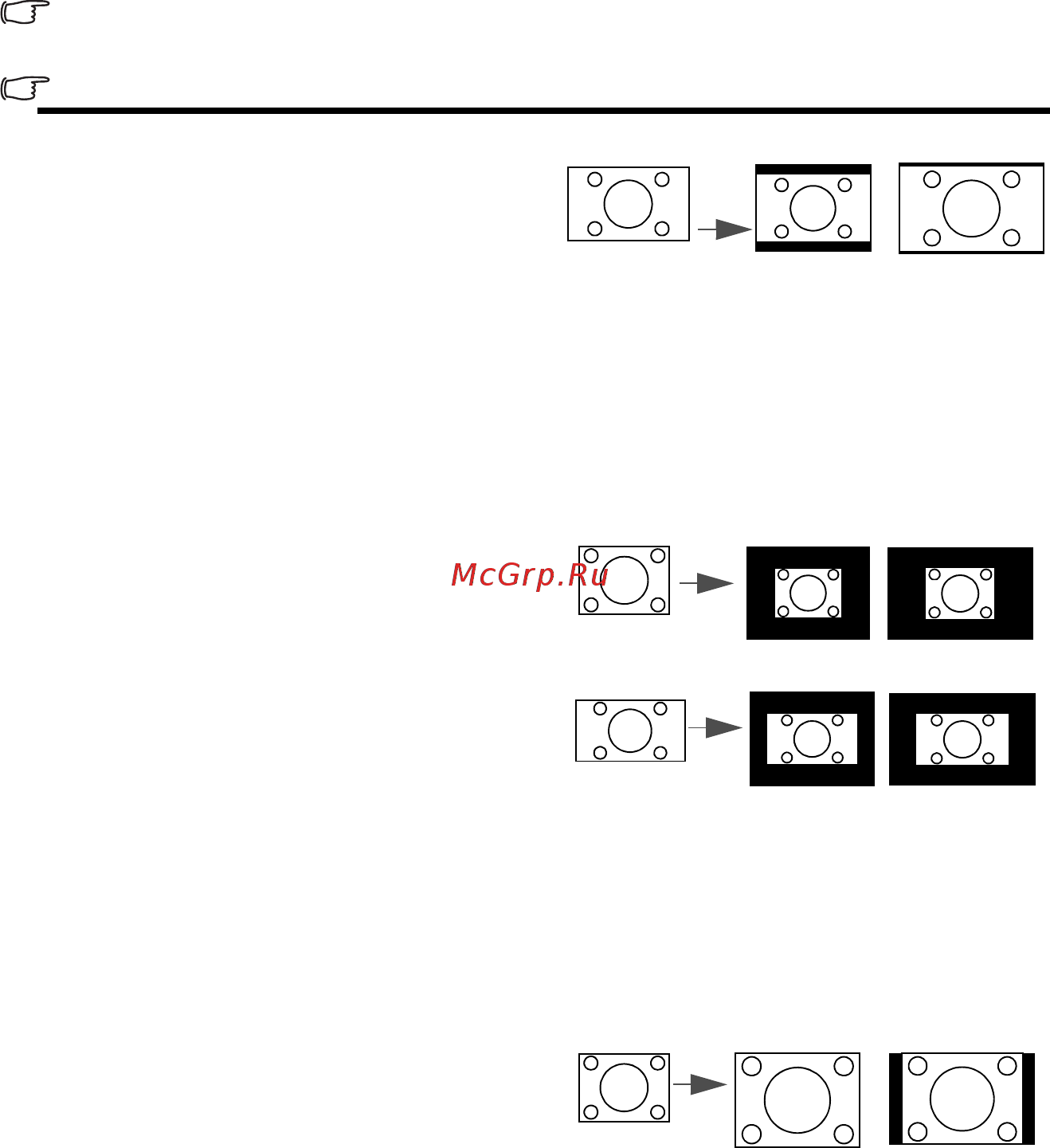

На рисунках ниже черные участки обозначают неактивную область, а белые – активную
область.
Экранные меню могут отображаться на незанятых черных областях.
1. Авто: Пропорционально
изменяет масштаб изображения
всоответствии с исходным
разрешением проектора (ширина
по горизонтали или по вертикали).
Данная функция полезна, если
изображение на входе имеет
формат 4:3 или 16:9 и его
требуется изменить таким
образом, чтобы максимально
использовать площадь экрана, не
изменяя при этом формата
изображения.
2. Реальн.
: Изображение
проецируется с исходным
разрешением, а его размер
изменяется в соответствии
собластью отображения. Если
входной сигнал имеет меньшее
разрешение, размер
проецируемого изображения
окажется меньше полного
размера экрана. Для увеличения
размера изображения можно
также отрегулировать настройки
масштаба или передвинуть
проектор ближе к экрану. После
этого может также потребоваться
настройка фокуса проектора.
3.
4:3: Масштабирование
изображения производится так,
что оно воспроизводится в центре
экрана в формате 4:3. Это больше
всего подходит для изображений
с форматом 4:3 (например,
мониторы компьютеров,
стандартные телевизоры
ифильмы DVD с форматом 4:3),
так как в этом случае изменение
формата не требуется.
15:9
MX704 MW705
4:3
16:9
4:3
