14
Установка
Выбор размера проецируемого
изображения
Размер проецируемого изображения определяется расстоянием от объектива проектора
до экрана, настройками масштабирования и видеоформатом.

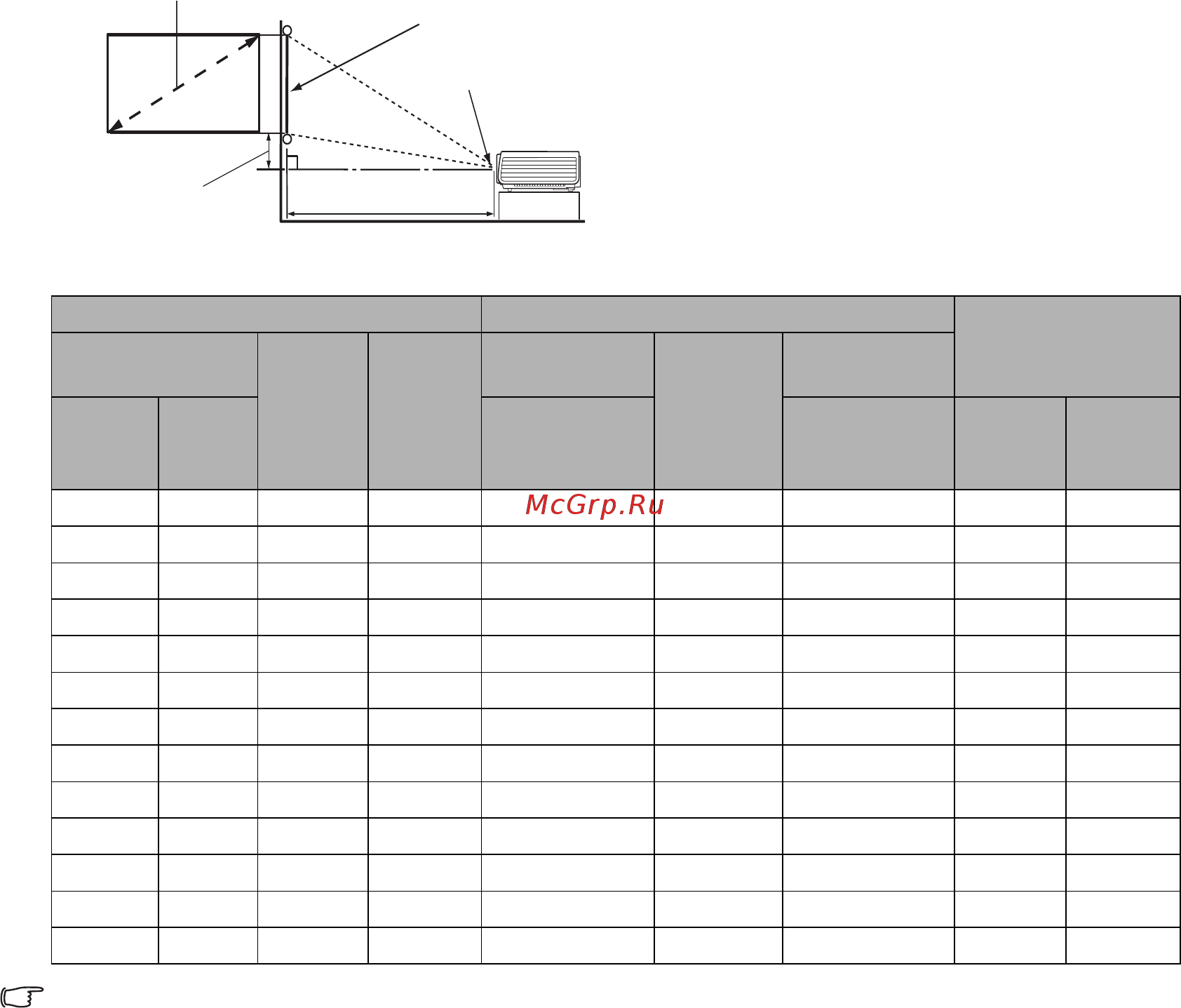

Размеры проецируемого изображения
Рисунки и таблица ниже помогут определить расстояние проекции.
Все измерения являются приблизительными и могут отличаться от фактических размеров. Если
проектор будет установлен на постоянной основе, рекомендуется непосредственно перед
установкой выполнить физическую проверку размера проекции, расстояния и оптических
характеристик проектора. Это позволит определить точное расположение проектора, наиболее
оптимальное для выбранного места установки.
Размер экрана Расстояние от проектора до экрана (мм)
Самое нижнее/
высшее смещение
линзы (мм)
Диагональ
В (мм) Ш (мм)
Мин.
расстояние
Среднее
значение
Макс.
расстояние
Дюймы мм
(макс.
масштабиро-
вание)
(мин.
масштабиро-
вание)
Мин. Макс.
60 1524 747 1328 1519 1747 1975 37 112
70 1778 872 1550 1772 2038 2304 44 131
80 2032 996 1771 2025 2329 2633 50 149
90 2286 1121 1992 2278 2620 2962 56 168
100 2540 1245 2214 2532 2911 3291 62 187
110 2794 1370 2435 2785 3203 3620 68 205
120 3048 1494 2657 3038 3494 3949 75 224
130 3302 1619 2878 3291 3785 4278 81 243
140 3556 1743 3099 3544 4076 4608 87 262
150 3810 1868 3321 3797 4367 4937 93 280
160 4064 1992 3542 4051 4658 5266 100 299
170 4318 2117 3763 4304 4949 5595 106 318
180 4572 2241 3985 4557 5241 5924 112 336
H
W
Расстояние проецирования
Центр объектива
Экран
Нижнее/высшее
смещение
положения линзы
Диагональ экрана 16:9
• Формат экрана составляет 16:9,
формат проецируемого
изображения – 16:9
