16

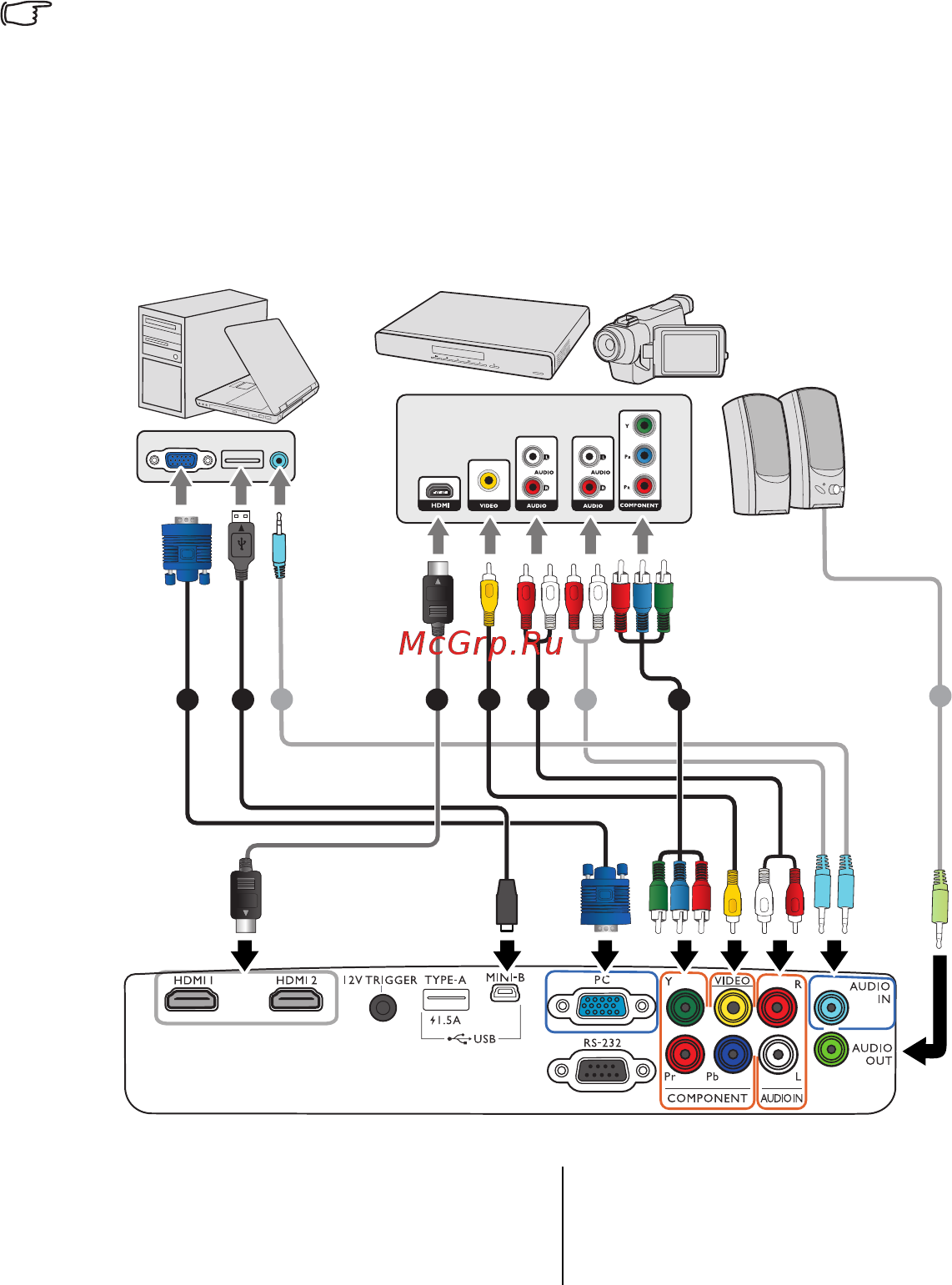

Подключение
Подключение
При подключении источника сигнала к проектору обеспечьте выполнение следующих
условий.
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Убедитесь, что кабели плотно вставлены в разъемы.
• Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки
проектора (см. Комплект поставки). Они доступны для приобретения в магазинах электронных
товаров.
Иллюстрации приводятся исключительно для справки. Задние разъемы на проекторе
могут различаться в зависимости от модели.
*Для обновления встроенного ПО.
1. Кабель VGA
2. Кабель USB*
3. Кабель HDMI
4. Видеокабель
5. Аудиокабель (Л/П)
6. Кабель компонентного видео
7 651 4
2
7
7
3
Портативный или
настольный компьютер
(VGA)
Устройство аудио/
видео
Динамики
