Установка
Вертикальное смещение объектива проектора
Вертикальное смещение объектива обеспечивает удобство установки проектора. Это
позволяет расположить проектор немного выше или ниже верхнего уровня проецируемого
изображения.
Смещение объектива выражается в процентах от высоты проецируемого изображения.
Оно измеряется как смещение от вертикального центра проецируемого изображения.
Используйте колесо для смещения объектива проектора вверх или вниз в допустимом
диапазоне в зависимости
от нужного положения изображения.

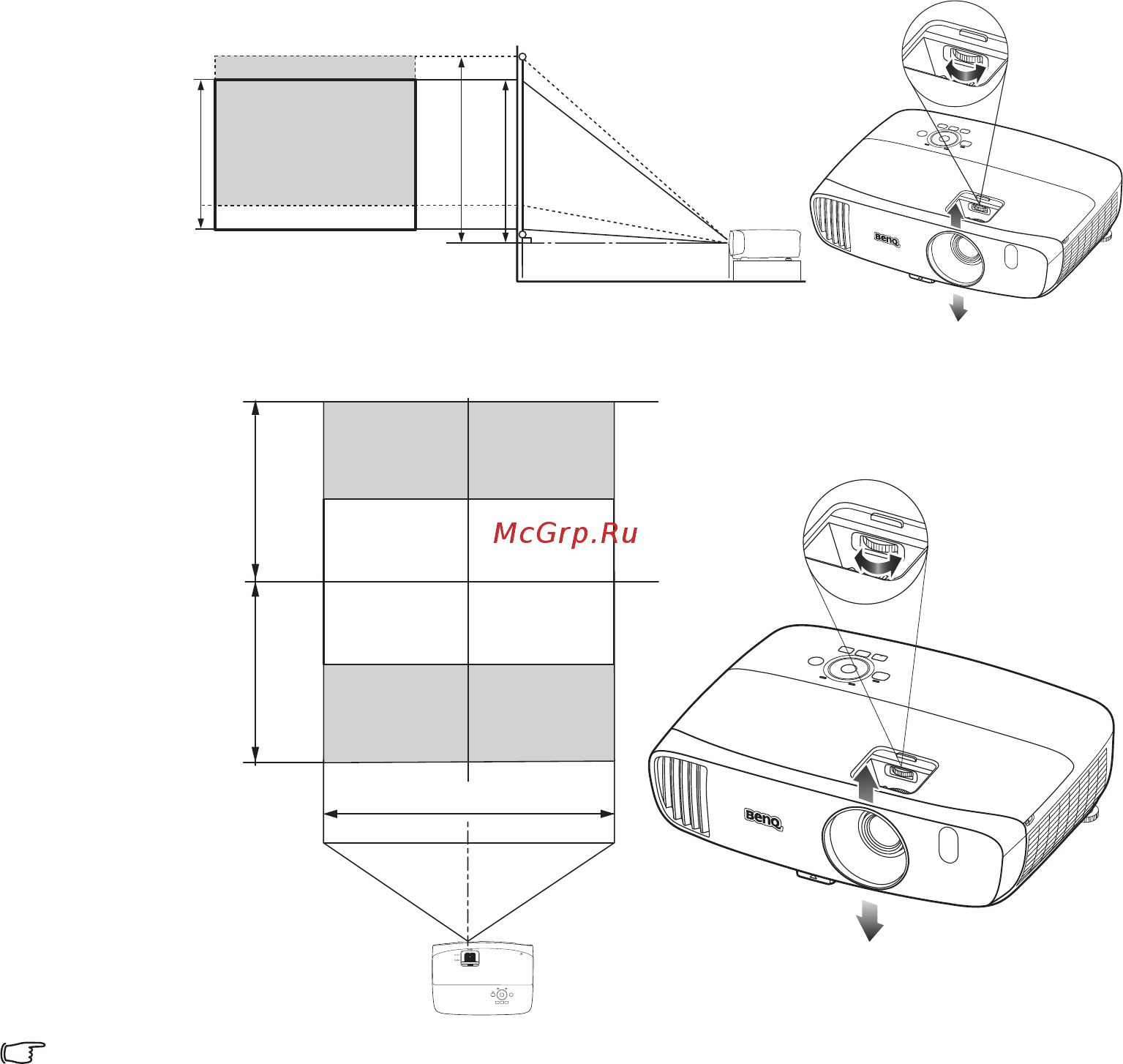

Использование колеса смещения объектива:
1. Снимите крышку отдела линзы (см. элемент 6 на стр. 9) через кольцо смещения линзы.
2. Освободите колесо, повернув его против часовой стрелки.
3. Вращайте кольцо фокусировки, чтобы отрегулировать положение проецируемого
изображения.
4. Зафиксируйте кольцо фокусировки, повернув его по часовой стрелке.
• Фиксированное положение экрана
• Когда зафиксировано положение проектора
• Не перетягивайте кольцо фокусировки.
• Настройка смещения объектива не приводит к ухудшению качества изображения.
В маловероятных случаях, когда возникает искажение изображения, см. Настройка
проецируемого изображения.
100% 115% 105%
Экран
Проектор
105%
115%
110%
