17
Подключение
Подключение видеоизображения
Проектор нужно подключать к источнику видеосигнала только одним из описанных
способов. Каждый из них обеспечивает различное качество изображения. Наиболее
вероятно, что выбранный способ подключения будет зависеть от наличия
соответствующих разъемов на стороне проектора и источника видеосигнала (см. ниже):
Из представленных на рисунках кабелей некоторые могут не входить в комплект поставки
проектора (см. Комплект поставки). Они доступны для приобретения в магазинах электронных
товаров.
Подключение устройств HDMI
Формат HDMI (мультимедиа-интерфейс высокой четкости) поддерживает передачу
несжатых видеоданных между совместимыми устройствами, такими как DTV-тюнеры,
DVD-плееры, плееры Blu-ray, и воспроизведение с помощью одного единственного кабеля.

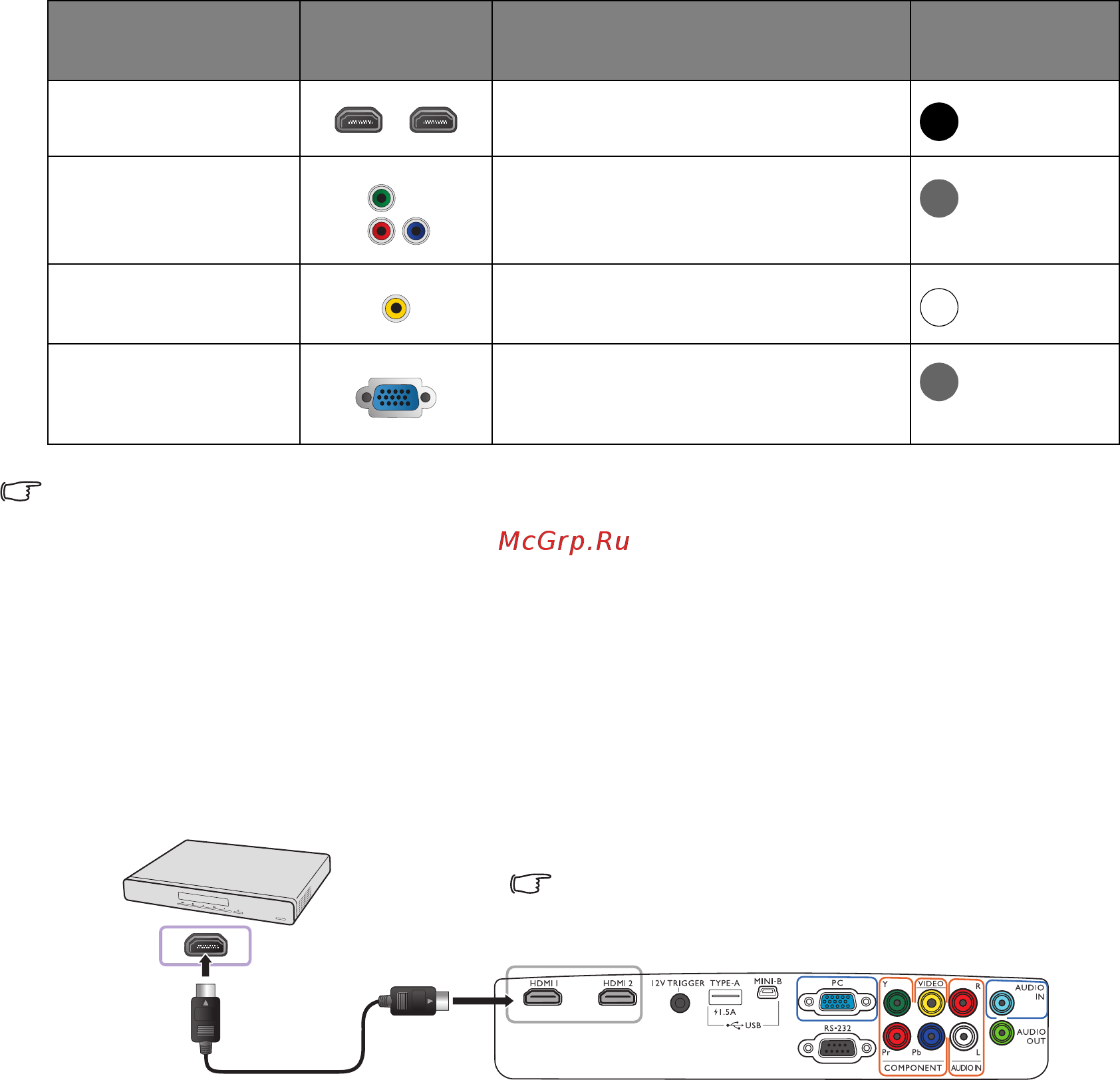

Для подключения проектора к устройствам HDMI необходимо использовать кабель HDMI.
Название
разъема
Внешний вид
разъема
Обозначение
Качество
изображения
HDMI1/HDMI2
Подключение устройств HDMI
Лучшее
COMPONENT
Подключение видеоустройств,
оснащенных компонентным
видеовыходом
Очень
хорошее
ВИДЕО
Подключение видеоустройств
Обычный
ПК (D-SUB)
Подключение компьютера
Очень
хорошее
Кабель HDMI
Устройство HDMI: DVD-плеер,
цифровой тюнер, и т.п.
Подробная информация по выбору нужного
источника входа для HDMI сигнала приводится
вразделе Настройка HDMI.
