10
Обзор
Элементы управления ифункции

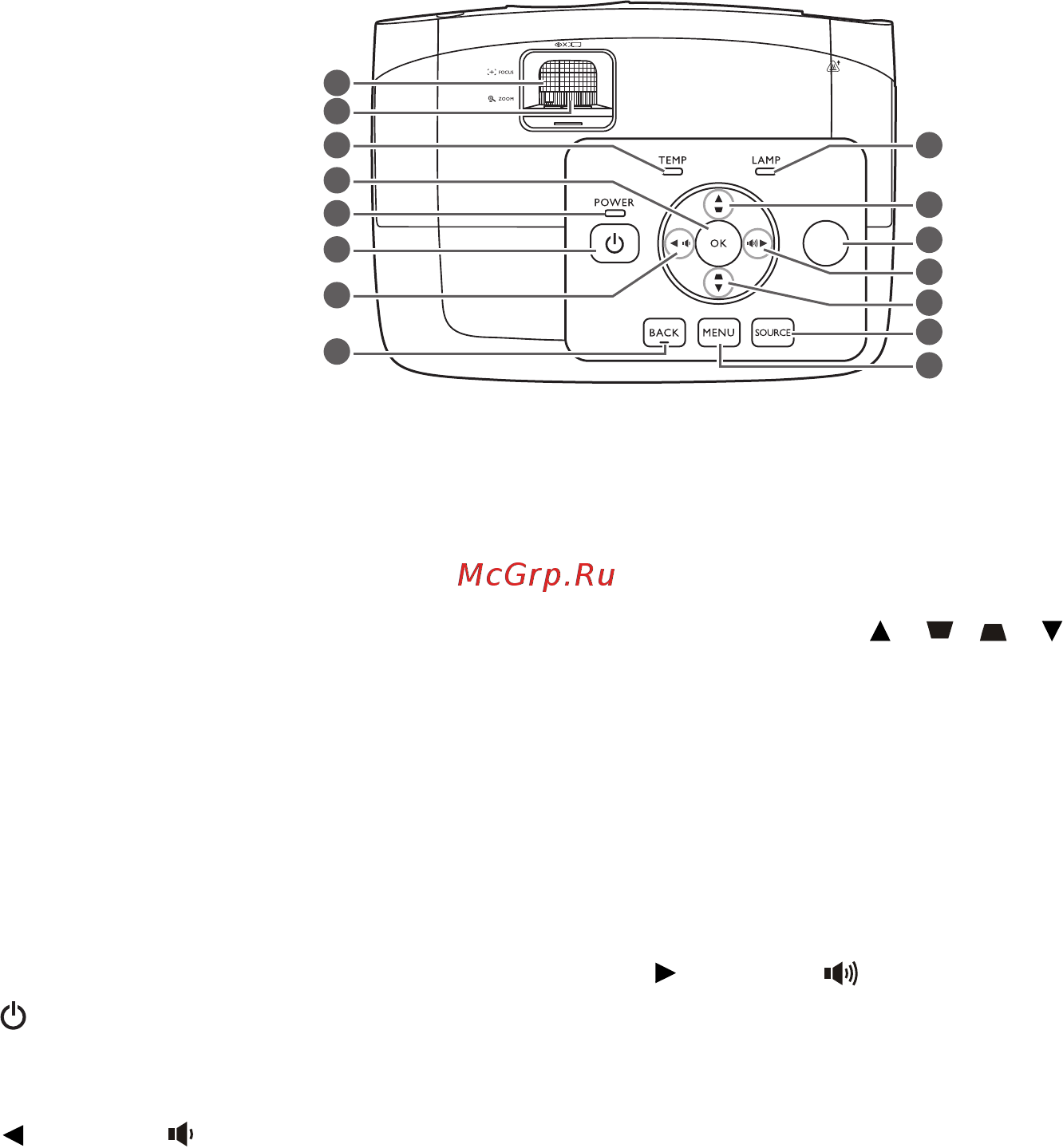

Панель управления
1. Кольцо фокусировки
Регулировка фокусного расстояния
объектива для проецируемого
изображения.
2. Регулятор масштаба
Регулировка размера изображения.
3. Сигнальная лампа температуры
(TEMP)
Загорается красным при перегреве
проектора.
4. OK
Подтверждение выбранного пункта
экранного меню.
5. Индикатор питания (POWER)
Горит или мигает во время работы
проектора.
6. POWER (питание)
Переключение проектора между
режимами ожидания и эксплуатации.
7. Влево /
• Уменьшение уровня гро
мкости
проектора.
• Когда отображается окно 2D Keystone
(Тр. иск. 2D), можно выполнять
ручную коррекцию искаженного
изображения в результате проекции
под углом.
• При активном экранном меню (OSD)
кнопки № 7, № 10 и № 12
используются для выбора пунктов
меню и настроек.
8. BACK (НАЗАД)
Переход к предыдущему экранному
меню и выход с сохранением настроек
меню.
9. Индикатор лампы (L
AMP)
Отображение состояния лампы. Горит
или мигает в случае нарушения
нормальной работы лампы.
10.
Кнопки коррекции трапецеидальности/
перемещения ( / , / )
Ручная коррекция искажений
изображения в результате проекции под
углом.
При активном экранном меню (OSD)
кнопки № 7, № 10 и № 12 используются
для выбора пунктов меню и настроек.
11. Инфракрасный датчик ДУ на верхней
панели
12. Вправо/
• Увеличение уровня громкости
проектора
• Когда отображается окно 2D Keystone
(Тр. иск. 2D), можно выполнять
ручную коррекцию искаженного
изображения в ре
зультате проекции
под углом.
• При активном экранном меню (OSD)
кнопки № 7, № 10 и № 12
используются для выбора пунктов
меню и настроек.
13.SOURCE (источник)
Вывод панели выбора источника
сигнала.
14.MENU (МЕНЮ)
• Доступ к экранному меню.
• Переход к предыдущему экранному
меню и выход с сохранением настроек
меню.
12
1
2
3
9
10
11
12
10
13
14
4
5
6
7
8
