26
Эксплуатация

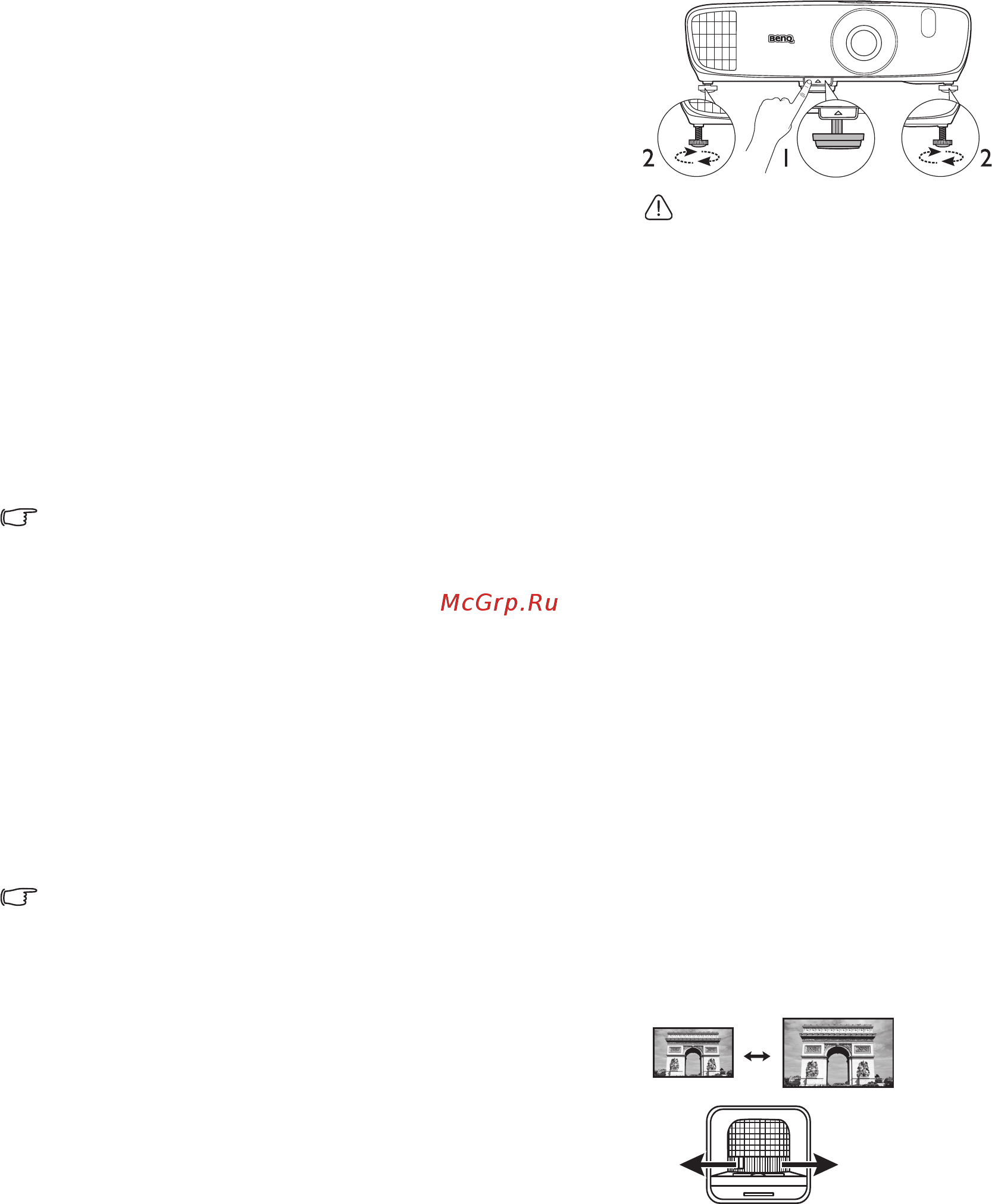

Настройка проецируемого изображения
Настройка угла проецирования
Проектор оснащен регулятором наклона и двумя
регулируемыми задними ножками. С помощью этих
ножек осуществляется регулировка линии
проецирования по высоте и углу.
Отрегулируйте угол проецирования:
1. Нажимая кнопку регулятора наклона, поднимайте
переднюю часть проектора. После того как
изображение будет расположено должным
образом, отпустите кнопку регулятора наклона,
чтобы заблокировать ножку в этом положении.
2. Дл
я точной регулировки горизонтального угла
проецирования используйте задние ножки
регулятора.
Чтобы убрать ножку, удерживая поднятый проектор,
нажмите кнопку регулятора наклона, затем медленно
опустите проектор. Вращайте ножку заднего
регулятора наклона в обратном направлении.
Если экран и проектор не расположены перпендикулярно по отношению друг к другу, проецируемое
изображение будет вертикально трапецеидально. Для устранения этой проблемы см. раздел
Коррекция трапецеидального искажения.
Автоматическая настройка изображения
В некоторых случаях может потребоваться оптимизация качества изображения сигнала
ПК. Для этого нажмите кнопку AUTO (авто) на проекторе или на пульте ДУ. В течение 3 с
встроенная функция интеллектуальной автоматической настройки выполнит
перенастройку частоты и фазы синхронизации для обеспечения наилучшего качества
изображения.
В углу экрана в течение 3 секунд будут отображаться сведения о те
кущем источнике
сигнала.
Данная функция доступна только при выбранном сигнале ПК.
Точная настройка размера и резкости изображения
• Настройка проецируемого изображения:
i. Снимите крышку отдела линзы
(см. элемент 6на стр. 9).
ii. Поверните регулятор масштаба
вположение увеличения
иуменьшения.
iii. Установите крышку отдела линзы
на место после завершения
регулировки.
Не смотрите на линзу при
включенной лампе.
Интенсивный луч света от
лампы может повредить глаза.
Будьте осторожны при нажатии
кнопки регулятора, так как она
расположена близко
к отверстию для отвода
горячего воздуха.
