Эксплуатация
Коррекция трапецеидального искажения
Трапецеидальность выражается в заметном увеличении ширины верхней или нижней
части проецируемого изображения. Это происходит, когда проектор не перпендикулярен
экрану.
Для устранения этого искажения, помимо регулировки высоты проектора, необходимо
также выполнить ручную коррекцию одним из следующих способов.
• Пульт дистанционного управления
Нажмите KEYSTONE (ТРАПЕЦЕИДАЛЬНОСТЬ) для отображения окна 2D Keystone
(Тр. иск. 2D).
• Использование проектора
Нажмите / ил
и / для отображения окна 2D Keystone (Тр. иск. 2D).

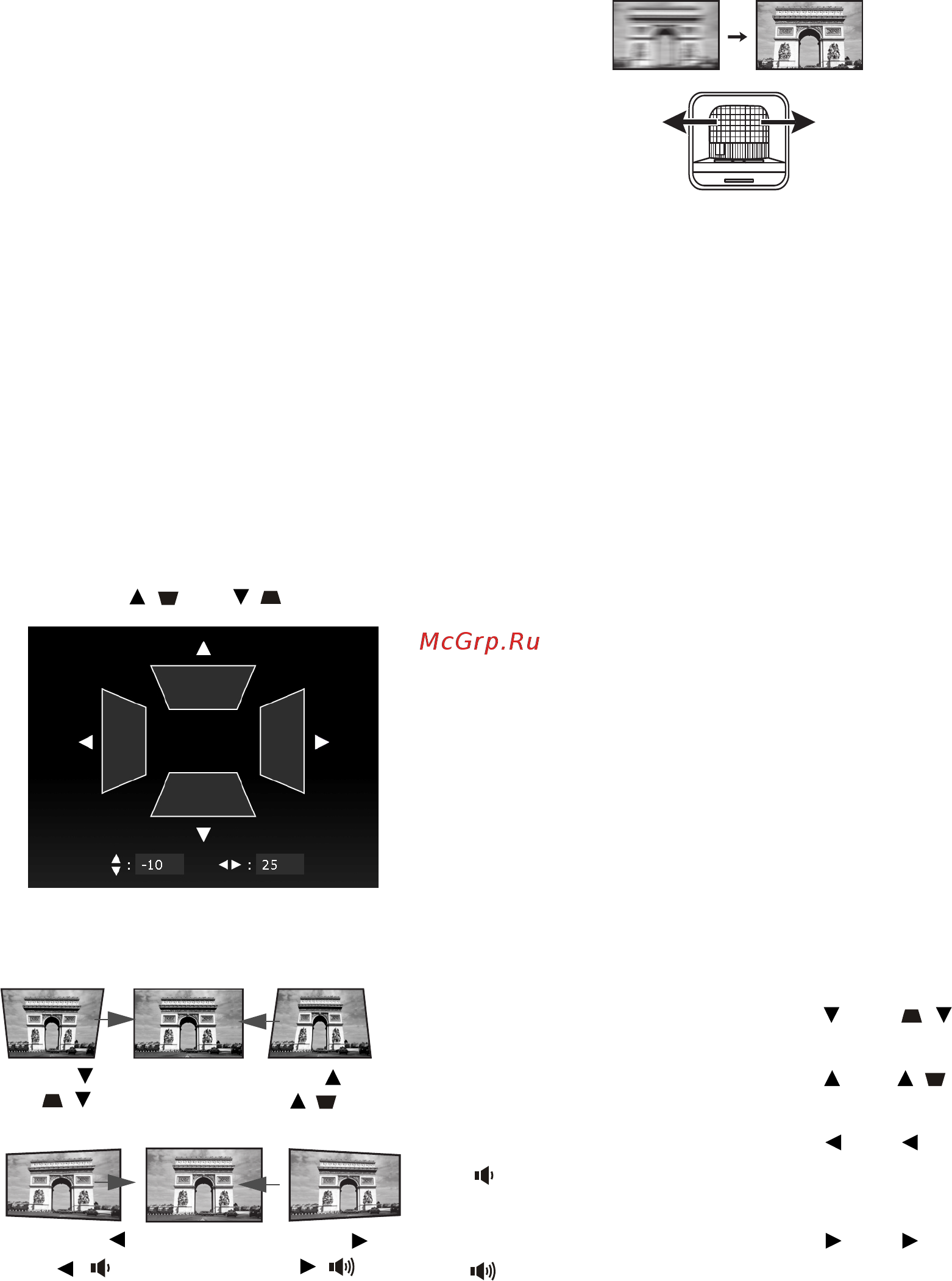

На изображениях снизу отображена процедура коррекции трапецеидальности.
• Увеличение четкости изображения:
i. Снимите крышку отдела линзы
(см. элемент 6на стр. 9).
ii. Поворачивайте кольцо
фокусировки.
iii. Установите крышку отдела линзы
на место после завершения
регулировки.
• Для коррекции трапецеидальности в верхней
части изображения используйте или / .
• Для коррекции трапецеидальности в нижней
части изображения используйте или / .
• Для коррекции трапецеидальности в правой
части изображения используйте или /
.
• Для коррекции трапецеидальности в левой
части изображения используйте или /
.
По завершении нажмите BACK (НАЗАД) для
сохранения изменений и вых
ода.
нажмите или
/
нажмите или
/
используйте
или /
используйте или
/
