Обзор

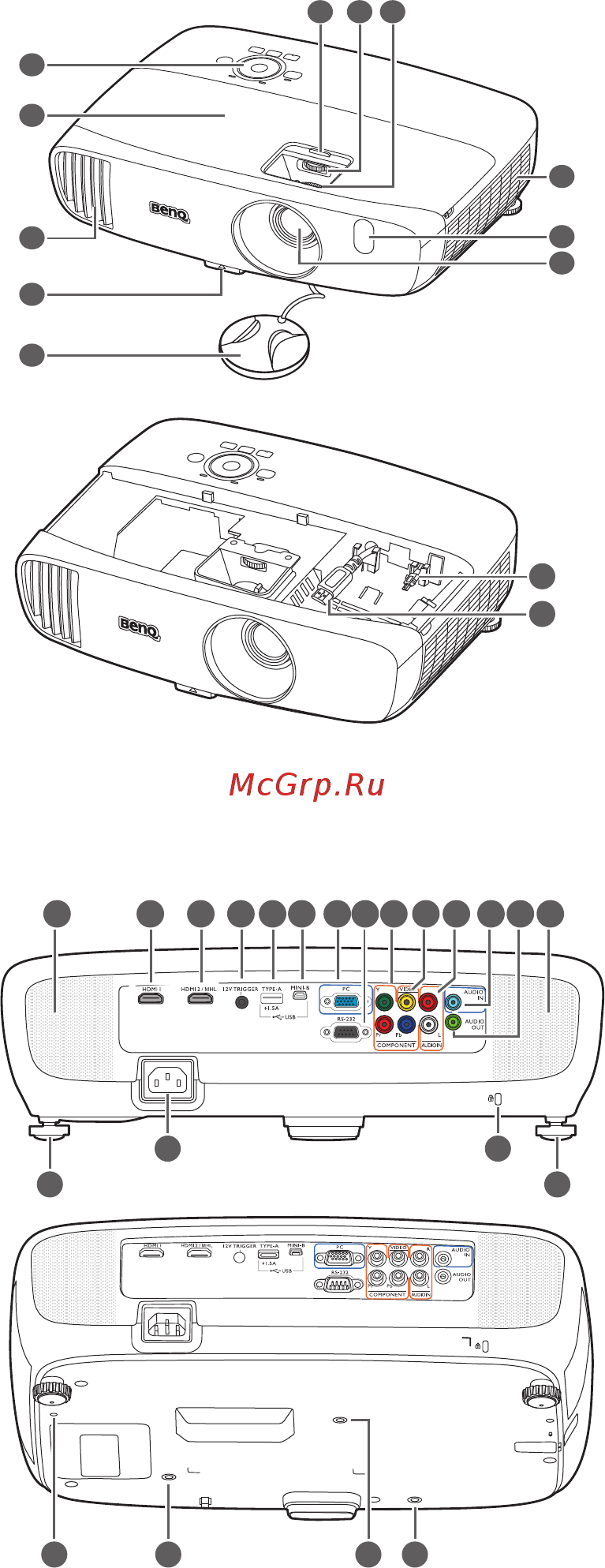

Внешний вид проектора
Вид спереди исверху
5. Крышка объектива
6. Крышка отдела линзы
7. Колесо смещения линзы
8. Регулятор фокуса и масштаба
9. Вентиляционное отверстие (вход
охлаждающего воздуха)
10.Передний ИК датчик
11. Проекционный объектив
12.Кабель USB Mini-B
Обеспечивает подключение
к беспроводному приемнику FHD.
13.Кабель HDMI
• Обеспечивает подключение
к беспроводному приемнику FHD.
• Обеспечивает подключение к адаптеру
MHL с помощью переходника гнездо-
гнездо HDMI
14.Входной порт HDMI
15.Двухрежимный порт MHL/HDMI
Обеспечивает подключение
к
у
стройствам MHL или HDMI и зарядку
устройств MHL, когда на проектор
подается питание.
16.Терминал выхода 12 В пост.тока
Подает сигнал на внешние устройства,
такие как электрический экран,
регулятор освещенности и т. п.
17.Гнездо USB, тип A
Используется для зарядки приемника
беспроводного комплекта FHD
(дополнительная принадлежность).
18.Порт USB Mini-B
Используется для обслуживания.
19.Разъем входного сигнала RGB (ПК)/
компонентного видеосигнала (Y
Pb
Pr/
YCbCr)
20.Порт управления RS-232
Используется для связи с ПК или
системой управления/автоматической
системой домашнего кинотеатра.
21.Входы компонентного видео (RCA)
Поддержка видеосигналов Y/P
B/PR или
Y/C
B/CR.
22.Разъем видеовхода
23.Входные аудиоразъемы (Л/П)
24.Разъем аудиовхода
25.Разъем аудиовыхода
26.Решетки динамиков
27.Задние ножки регулятора наклона
28.Гнездо шнура питания
29.Разъем для замка Kensington
30.Монтажное отверстие для
беспроводного комплекта FHD
(WDP01)
31.Отверстия для потолочного монтажа
Вид сзади иснизу
1. Панель управления (Подробнее см.
Панель управления.)
2. Крышка лампы
3. Вентиляционное отверстие (выпуск
теплого воздуха)
4. Кнопка регулятора наклона
1
2
10
11
9
6 7 8
5
3
4
12
13
Подробнее см. Подключение
видеоизображения.
17 18 19
16
21
24
25
26
26
20
22
23
14
15
3130 31
27
27
28
29
31
