Наименования узлов и органов управления
Числа внутри таблички указывают номера страниц руководства, на которых приводится
описание данного органа управления или данной функции.

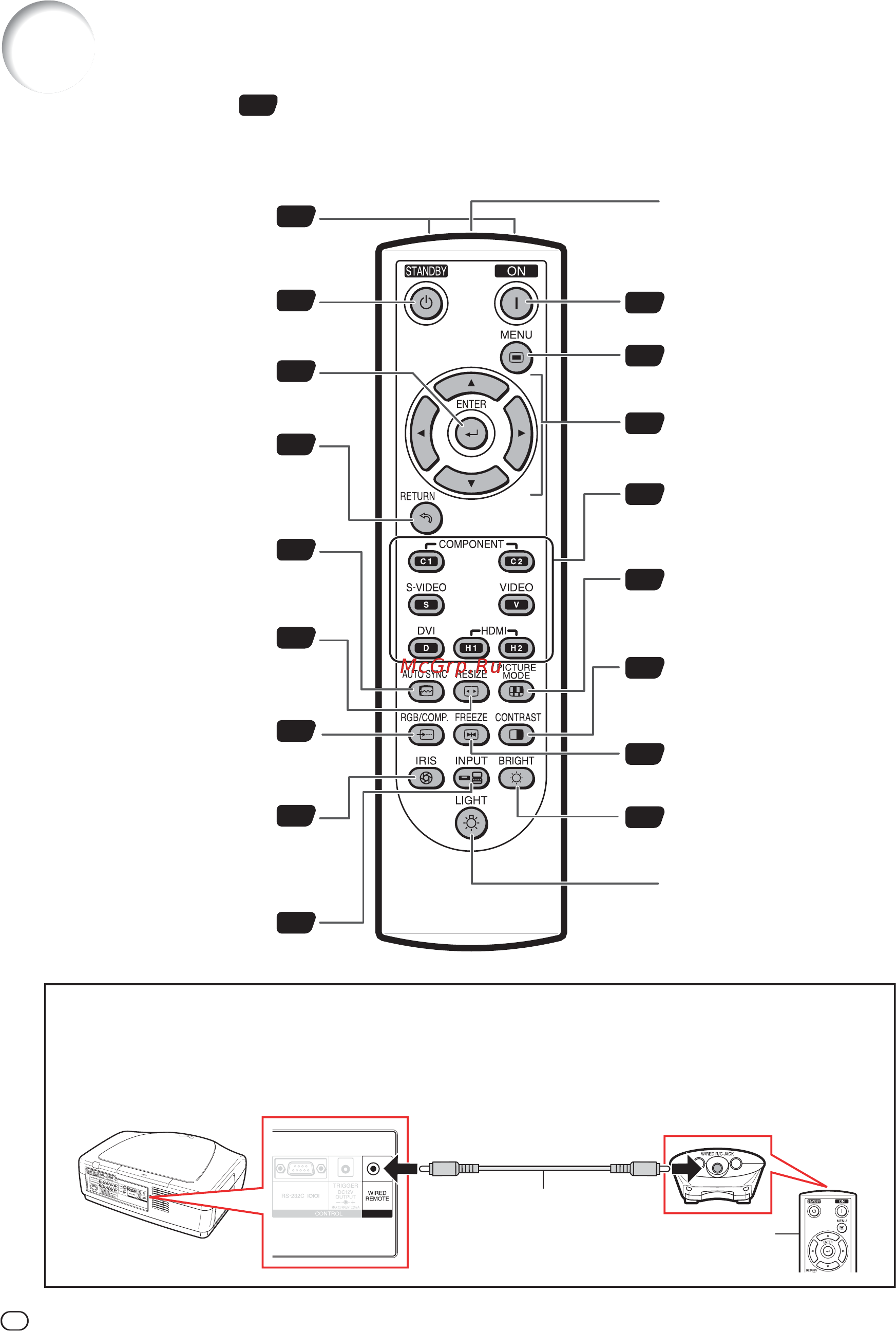

Пульт ДУ
25
34
34
34
34
27
44
29
29
26
11
29
29
29
41
30
27
Проводное подключение пульта ДУ к проектору
Если пульт ДУ не может быть использован для управления изза положения проектора, подключите
кабель с миниразъемом ø3.5 мм (приобретается отдельно) к разъему WIRED R/C JACK пульта ДУ и к
разъему WIRED REMOTE, расположенному на задней панели корпуса проектора.
Приемопередатчики
сигналов управления ДУ
Кнопка STANDBY (РЕЖИМ
ОЖИДАНИЯ)
Для переключения проектора
в режим ожидания.
Кнопка ENTER (ВВОД)
Для установки выбранных
позиций или настроек из меню.
Кнопка RETURN (ВОЗВРАТ)
Для отмены операции.
Кнопка AUTO SYNC
(АВТОСИНХРОНИЗАЦИЯ)
Для автоматической настройки
изображений при подключении
компьютера.
Кнопка RESIZE (ФОРМАТ)
Для изменения формата экрана
(SIDE BAR, SMART STRETCH и т.п.)
Кнопка RGB/COMP.
Для переключения на нужный
тип входного сигнала.
Кнопка IRIS (ДИАФРАГМА)
Для переключения на режим высокой
яркости или высокой контрастности
"HIGH BRIGHTNESS MODE", "MEDIUM
MODE" и "HIGH CONTRAST MODE".
Кнопка INPUT (ВХОД)
Для вывода на дисплей перечня
входов.
ГНЕЗДО ДЛЯ ПРОВОДНОГО ДУ
Для подключения проводного пульта
ДУ к проектору.
Кнопка ON (ВКЛЮЧЕНИЕ)
Для включения питания
проектора.
Кнопка MENU (МЕНЮ)
Для вывода на дисплей экранов
регулировок и настроек.
Регулировочные
кнопки (///)
Для выбора позиций из меню.
Кнопки выбора режима
входа
Для переключения на нужный
режим входа.
Кнопка PICTURE MODE
(РЕЖИМ ИЗОБРАЖЕНИЯ)
Для выбора режима, оптимального
для проецируемого изображения.
Кнопка CONTRAST
(КОНТРАСТНОСТЬ)
Для вывода на дисплей
экрана настройки контраста.
Кнопка FREEZE (СТОПJКАДР)
Для "остановки" движущегося
изображения.
Кнопка BRIGHT (ЯРКОСТЬ)
Для вывода на дисплей
экрана настройки яркости.
Кнопка LIGHT (ПОДСВЕТКА)
Для подсветки всех кнопок пульта ДУ.
К разъему WIRED REMOTE (ПРОВОДНОЕ ДУ)
К РАЗЪЕМУ ПРОВОДНОГО ДУ
Кабель с миниразъемом
ø3.5 мм (приобретается
отдельно)
Пульт ДУ
