RU
14

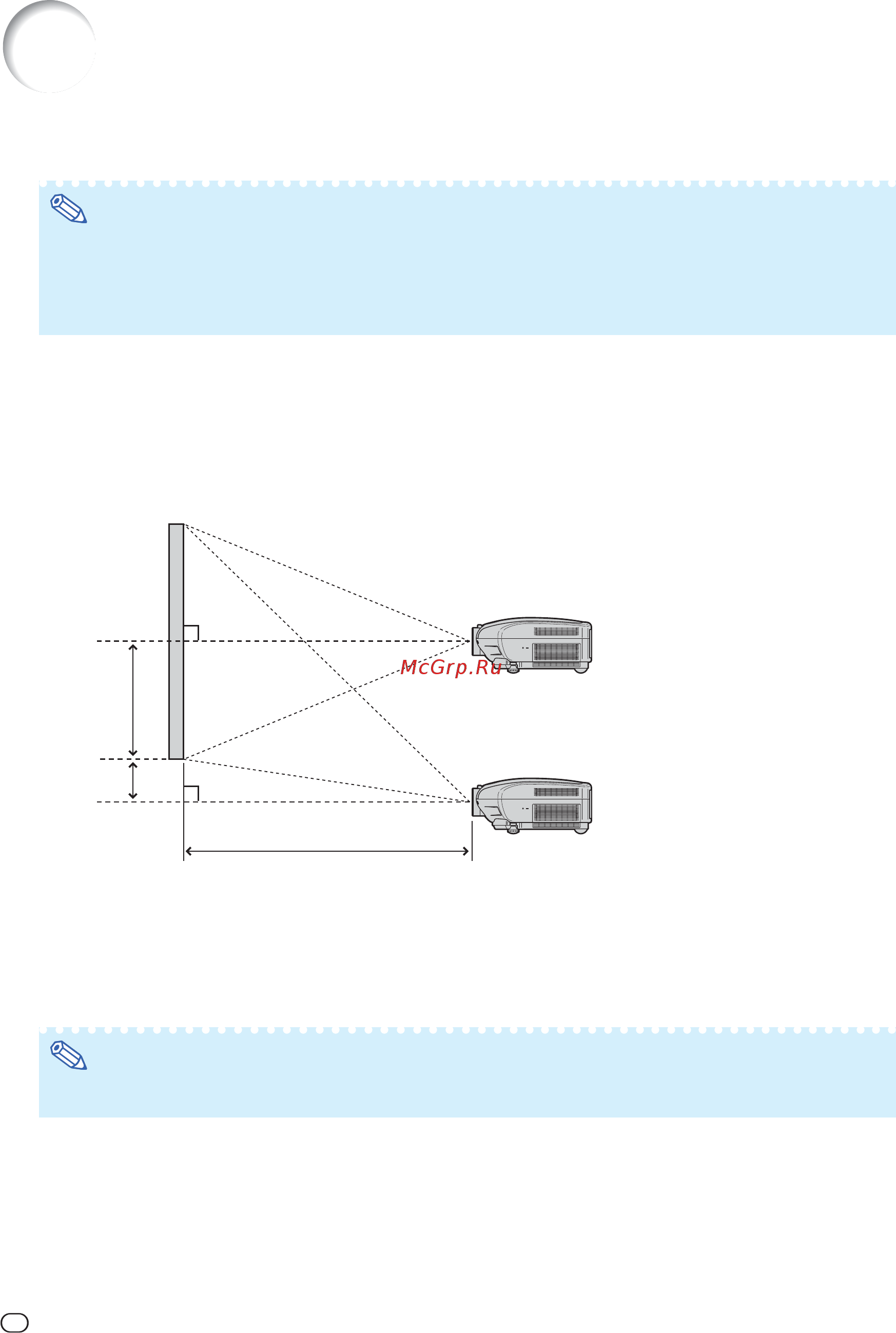

Пример стандартной установки
L
H1
H2
90¡
90¡
Оптическая ось объектива
Оптическая ось объектива
Объектив смещен в самую
низкую позицию
Объектив смещен в самую
высокую позицию
L : Дистанция проецирования
H1 : Расстояние от проекции оптической оси объектива на экран до нижнего
края изображения (при смещении объектива в самую низкую позицию)
H2 : Расстояние от проекции оптической оси объектива на экран до нижнего
края изображения (при смещении объектива в самую высокую позицию)
Установка проектора
Установка проектора
Расположите проектор перпендикулярно к экрану, выравнивая его положение при помощи регулировочных
ножек для получения оптимального изображения.
Стандартная установка (Фронтальное проецирование)
■ Разместите проектор на определенном расстоянии от экрана в соответствии с нужным размером
изображения.
• Объектив проектора должен быть направлен строго на центр экрана. Если горизонтально направленная оптическая
ось объектива не будет перпендикулярна к поверхности экрана, изображение будет искажено и просмотр затруднен.
• Для достижения оптимальных условий просмотра установите экран так, чтобы на него не попадали прямые лучи солнца
или свет от источников освещения. При попадании постороннего света на экран цвета изображения будут выглядеть
размытыми. Закройте занавеси и приглушите свет в солнечном или ярко освещенном помещении.
• При работе с данным проектором не может быть использован поляризующийся экран.
Примечание
• Для получения более подробных сведений обратитесь к материалу раздела “Размер экрана и дистанция
проецирования
” на стр. 16.
Примечание
