RU
16
При использовании широкого экрана (16:9): Изображение формата 16:9 проецируется на весь экран 16:9 полностью.
x : Формат изображения (диаг.) (дюймы)
L1 :
Максимальная дистанция проекции (фт/м)
L2 :
Минимальная дистанция проекции (фт/м)
L1 = (0,05593x – 0,05550)/0,3048 (фт)
L2 = (0,04158x – 0,05665)/0,3048 (фт)
x
: Формат изображения (диаг.) (дюймы)
L1 :
Максимальная дистанция проекции (фт/м)
L2 :
Минимальная дистанция проекции (фт/м)
L1 = (0,05133x – 0.05550)/0.3048 (фт)
L2 = (0,03817x – 0.05665)/0.3048 (фт)
Соотношение размеров изображения и дистанции проецирования
При использовании обычного экрана (4:3) и проецировании изображения формата 4:3 (Режим SIDE BAR).
При использовании обычного экрана (4:3)
: Установка изображения 16:9 на всю ширину экрана 4:3.
9
16
3
4
x
: Формат изображения (диаг.) (дюймы)
L1 :
Максимальная дистанция проекции (фт/м)
L2 :
Минимальная дистанция проекции (фт/м)
L1 = (0,06845x – 0,05550)/0,3048 (фт)
L2 = (0,05089x – 0,05665)/0,3048 (фт)
Соотношение размеров изображения и дистанции проецирования
Соотношение размеров изображения и дистанции проецирования
Размеры изображения (экрана)
Дистанция проецирования [L]
Расстояние от оптической оси до
нижнего края изображения [H]
Диаг. (x) Ширина
Высота
Максимум [L1] Минимум [L2] Нижнее [H1]
Верхнее [H2]
300" 261,5" (6,6 м) 147,1" (3,7 м) 54'10" (16,7 м) 40'9" (12,4 м) –147" (–374 см) 0" (0 см)
250" 217,9" (5,5 м) 122,6" (3,1 м) 45'8" (13,9 м) 33'11" (10,3 м) –122" (–311 см) 0" (0 см)
200" 174,3" (4,4 м) 98,1" (2,5 м) 36'6" (11,1 м) 27'1" (8,3 м) –98" (–249 см) 0" (0 см)
150" 130,7" (3,3 м) 73,5" (1,9 м) 27'4" (8,3 м) 20'3" (6,2 м) –73" (–187 см) 0" (0 см)
120" 104,6" (2,7 м) 58,8" (1,5 м) 21'10" (6,7 м) 16'2" (4,9 м) –58" (–149 см) 0" (0 см)
110" 95,9" (2,4 м) 53,9" (1,4 м) 20'0" (6,1 м) 14'10" (4,5 м) –53" (–137 см) 0" (0 см)
100" 87,2" (2,2 м) 49" (1,2 м) 18'2" (5,5 м) 13'5" (4,1 м) –49" (–125 см) 0" (0 см)
80" 69,7" (1,8 м) 39,2" (1,0 м) 14'6" (4,4 м) 10'9" (3,3 м) –39" (–100 см) 0" (0 см)
60" 52,3" (1,3 м) 29,4" (0,7 м) 10'10" (3,3 м) 8'0" (2,4 м) –29" (–75 см) 0" (0 см)
40" 34,9" (0,9 м) 19.6" (0,5 м) 7'2" (2,2 м) 5'3" (1,6 м) –19" (–50 см) 0" (0 см)
Размеры изображения (экрана) Дистанция проецирования [L]
Расстояние от оптической оси до
нижнего края изображения [H]
Диаг. (x) Ширина Высота Максимум [L1] Минимум [L2] Нижнее [H1]
Верхнее [H2]
250" 200" (5,1 м) 150" (3,8 м) 56'0" (17,1 м) 41'7" (12,7 м) –150" (–381 см) 0" (0 см)
200" 160" (4,1 м) 120" (3,0 м) 44'9" (13,6 м) 33'2" (10,1 м) –120" (–305 см) 0" (0 см)
150" 120" (3,0 м) 90" (2,3 м) 33'6" (10,2 м) 24'10" (7,6 м) –90" (–229 см) 0" (0 см)
120" 96" (2,4 м) 72" (1,8 м) 26'9" (8,2 м) 19'10" (6,1 м) –72" (–183 см) 0" (0 см)
110" 88" (2,2 м) 66" (1,7 м) 24'6" (7,5 м) 18'2" (5,5 м) –66" (–168 см) 0" (0 см)
100" 80" (2,0 м) 60" (1,5 м) 22'3" (6,8 м) 16'6" (5,0 м) –60" (–152 см) 0" (0 см)
80" 64" (1,6 м) 48" (1,2 м) 17'9" (5,4 м) 13'2" (4,0 м) –48" (–122 см) 0" (0 см)
60" 48" (1,2 м) 36" (0,9 м) 13'4" (4,1 м) 9'10" (3,0 м) –36" (–91 см) 0" (0 см)
Размеры изображения (экрана)
Дистанция проецирования [L]
Расстояние от оптической оси до
нижнего края изображения [H]
Диаг. (x) Ширина Высота Максимум [L1]
Минимум [L2]
Нижнее [H1]
Верхнее [H2]
250" 200" (5,1 м) 150" (3,8 м) 41'11" (12,8 м) 31'1" (9,5 м) –112" (–286 см) 0" (0 см)
200" 160" (4,1 м) 120" (3,0 м) 33'6" (10,2 м) 24'10" (7,6 м) –90" (–229 см) 0" (0 см)
150" 120" (3,0 м) 90" (2,3 м) 25'1" (7,6 м) 18'7" (5,7 м) –67" (–171 см) 0" (0 см)
120" 96" (2,4 м) 72" (1,8 м) 20'0" (6,1 м) 14'10" (4,5 м) –54" (–137 см) 0" (0 см)
110" 88" (2,2 м) 66" (1,7 м) 18'4" (5,6 м) 13'7" (4,1 м) –49" (–126 см) 0" (0 см)
100" 80" (2,0 м) 60" (1,5 м) 16'8" (5,1 м) 12'4" (3,8 м) –45" (–114 см) 0" (0 см)
80" 64" (1,6 м) 48" (1,2 м) 13'3" (4,1 м) 9'10" (3,0 м) –36" (–91 см) 0" (0 см)
60" 48" (1,2 м) 36" (0,9 м) 9'11" (3,0 м) 7'4" (2,2 м) –27" (–69 см) 0" (0 см)
: Проецируемое
: Экран
: Проецируемое
H1 = – 1,2453x/2,54 (д)
H2 = 0
H1 = –1,524x/2.54 (д)
H2 = 0
H1 = –1,143x/2,54 (д)
H2 = 0
3
4
: Экран
: Проецируемое

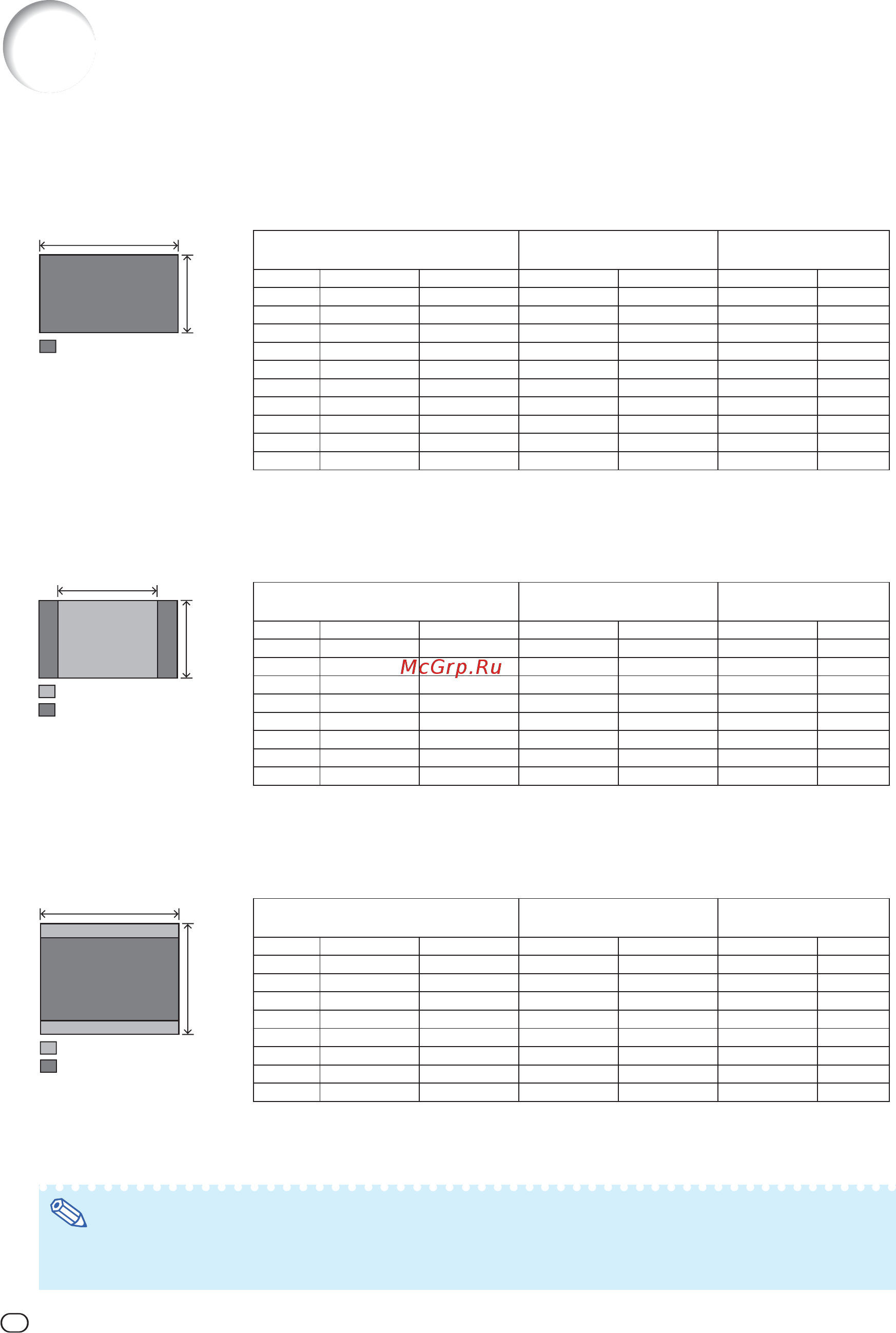

Установка проектора (продолжение)
Размер экрана и дистанция проецирования
Размер изображения на экране варьируется в зависимости от расстояния между объективом и экраном.
Установите проектор так, чтобы формат проецируемого изображения был оптимальным в соответствии с
данными приведенных ниже таблиц. Используйте эти данные в качестве ориентировочных при установке
проектора.
• Могут быть отклонения от указанных в таблицах величин.
• Если дистанция от центра оптической оси объектива до нижнего края изображения (Н) обозначается значением со
знаком “минус”, это указывает на то, что нижний край расположен ниже оптической оси.
Примечание
