RU
17

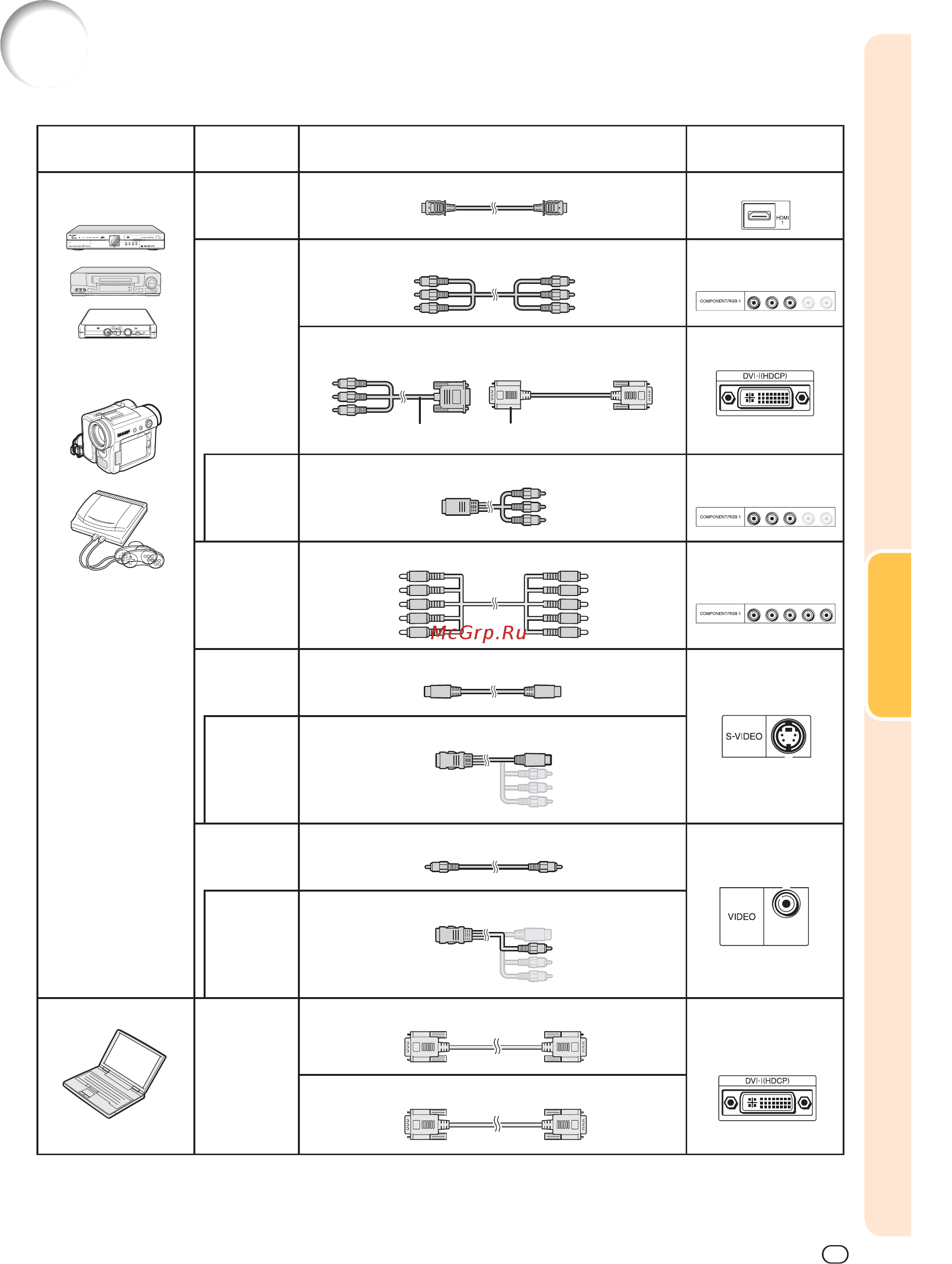

Кабели, используемые для подключения
• Подробнее о подключениях и кабелях смотрите в руководствах по эксплуатации устройств.
• Возможно Вам понадобятся кабели и соединители, которые не перечислены ниже.
Оборудование
Сигнал
на входе
Кабель
Разъем на
проекторе
Аудиовизуальные
устройства
HDMI видео Кабель HDMI (приобретается отдельно) HDMI1, 2
Компонент
ный видео
Компонентный кабель (приобретается отдельно) COMPONENT/
RGB1, 2
Камера/игровая
приставка
Кабель 3 RCA 15еонтактный Dsub (дополнительно: ANC3CP2)
Адаптер DVI 15контактный Dsub (дополнительно: ANA1DV)
DVI
Разъем для
использования
предназначен
ного кабеля
Кабель, предназначенный для подключения устройства
COMPONENT/
RGB1, 2
RGB видео Кабель 5 RCA RGB (приобретается отдельно) COMPONENT/
RGB1, 2
Sвидео Кабель Sвидео (приобретается отдельно) SVIDEO
Разъем для
использования
предназначен
ного кабеля
Кабель, предназначенный для подключения устройства
Видео Видеокабель (приобретается отдельно) VIDEO
Разъем для
использования
предназначен
ного кабеля
Кабель, предназначенный для подключения устройства
Компьютер RGB видео
Кабель DVI Dsub (в комплекте поставки)
DVI
Кабель DVI (предлагается дополнительно: ANC3DV)
3 RCA to 15pin Dsub cable DVI to 15pin Dsub adaptor
Подключения
