17

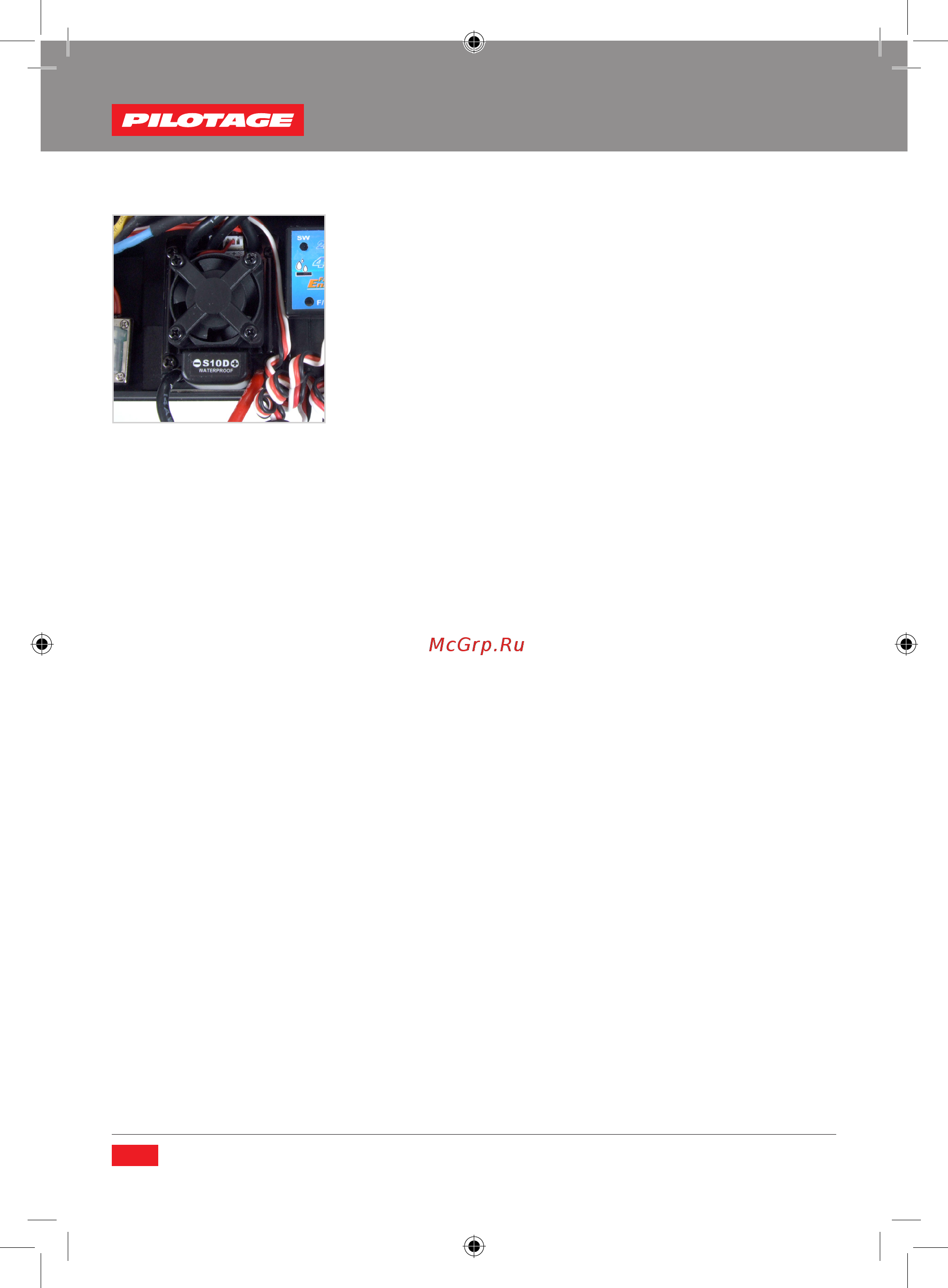

Electronic Speed Control
The stock electronic speed controller is specially matched with this model and requires no setup, programming,
or special calibration.
RUNNING YOUR MODEL
1. Check that the batteries in the Tx are fresh and/or fully charged.
2. Check that the battery pack for the model is fully charged.
3. Remove the body clips.
4. Remove the lexan body from the model.
5. Check that the switch on the model is in the “o” position.
6. Remove the clips from the battery retention plate.
7. Remove the battery retention plate.
8. Connect the battery output lead with the ESC input lead.
9. Position the battery onto the designated platform on the chassis.
10. Place the battery retention plate on top of the battery and secure it into place with the provided clips.
11. Turn the Tx “on”.
12. Turn the model “on.”
13. Replace the body onto the model.
14. Your model is now ready to use.
DRIVING PRACTICE
Fundamentals
First try controlling your model at low speeds in the patterns as illustrated. Continue performing these patterns
until you feel comfortable with the controls of the model. Farmiliarize yourself with how the throttle and steering
commands perfom at various speeds. Once you feel comfortable at doing these patterns at higer speeds reverse
the direction. Once you have a solid grasp of the fundamentals can you start go to a track and participate in
wider rc events.
