By adjusting the placement of the shocks in the designated holes on the shock tower and on the suspension arms will drastically affect the way your model handles the suspension steering reaction and handling over terrain at various speeds will be affected as annotated in the diagrams below 22

Changing shock ride height 22

Front shock adjustment 22

Rear shock adjustment 22

Www pilotage rc com 22

Camber adjustment 23

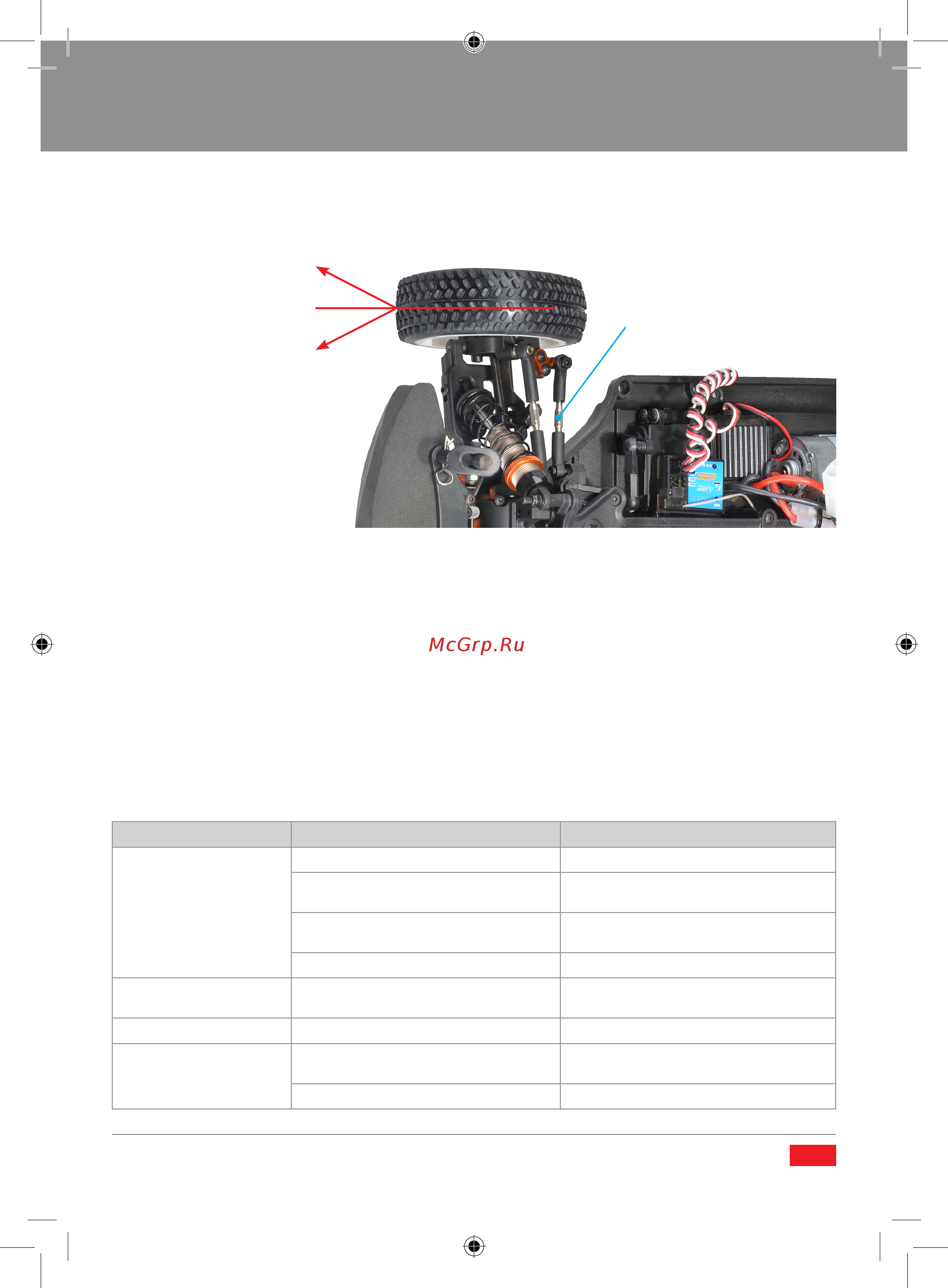

Camber can be adjusted on all 4 wheels of the car you can have negative camber or positive camber which affects the contact path of the tire while running in a straight line and while cornering camber is mainly used to control the wear of the tire you should adjust the camber to equal the wear all across the surface of the tire camber is adjusted turning by the upper link turnbuckle that links the wheel to the chassis in the front and back of the model after adjusting the turnbuckle lock be sure to lock it into place using threadlocker 23

Changing shock oil 23

Changing the pinion gear 23

Pilotage offers a number of different pinion gears for your electric motor switching the pinion gear changes the gear ratio with the spur gear when using a pinion gear with a lower number of teeth acceleration is improved but the top speed will be reduced when using a pinion gear with a greater number of teeth you will be able to achieve higher top speeds but will sacrifice low end acceleration 23

The shocks in this model are filled with silicone oil using oils of various viscosities will adjust the performance of this model thinner oil enhances performance on flat or rough surfaces while thick oil improves jumping performance and provides better handling on hilly off road surfaces 23

Adjustable wrench 24

Front toe in out angle 24

Make the car want to oversteer rear wheels will slide on small steering inputs this is useful as a race tuning aid to gain extra steering control 24

The front steering toe 24

The front steering toe angle has a dramatic effect on how your car performs and how your tires wear you can have toe in zero toe or toe out this can be adjusted by tuming the feont tuming linkage with an 24

To drive for beginning hobbyists 24

Toe in will be less responsive and will cause the vehide to understeer the front wheel push straight while 24

Toe out will provide a more aggressive steering response especially on small steering adjustments this will 24

Troubleshooting 24

Turning this can be advantageous for operators struggling to get adequate traction 24

Www pilotage rc com 24

Zero toe will make the front wheel run straight tire wear will also be reduced and the vehicle will feel easier 24
