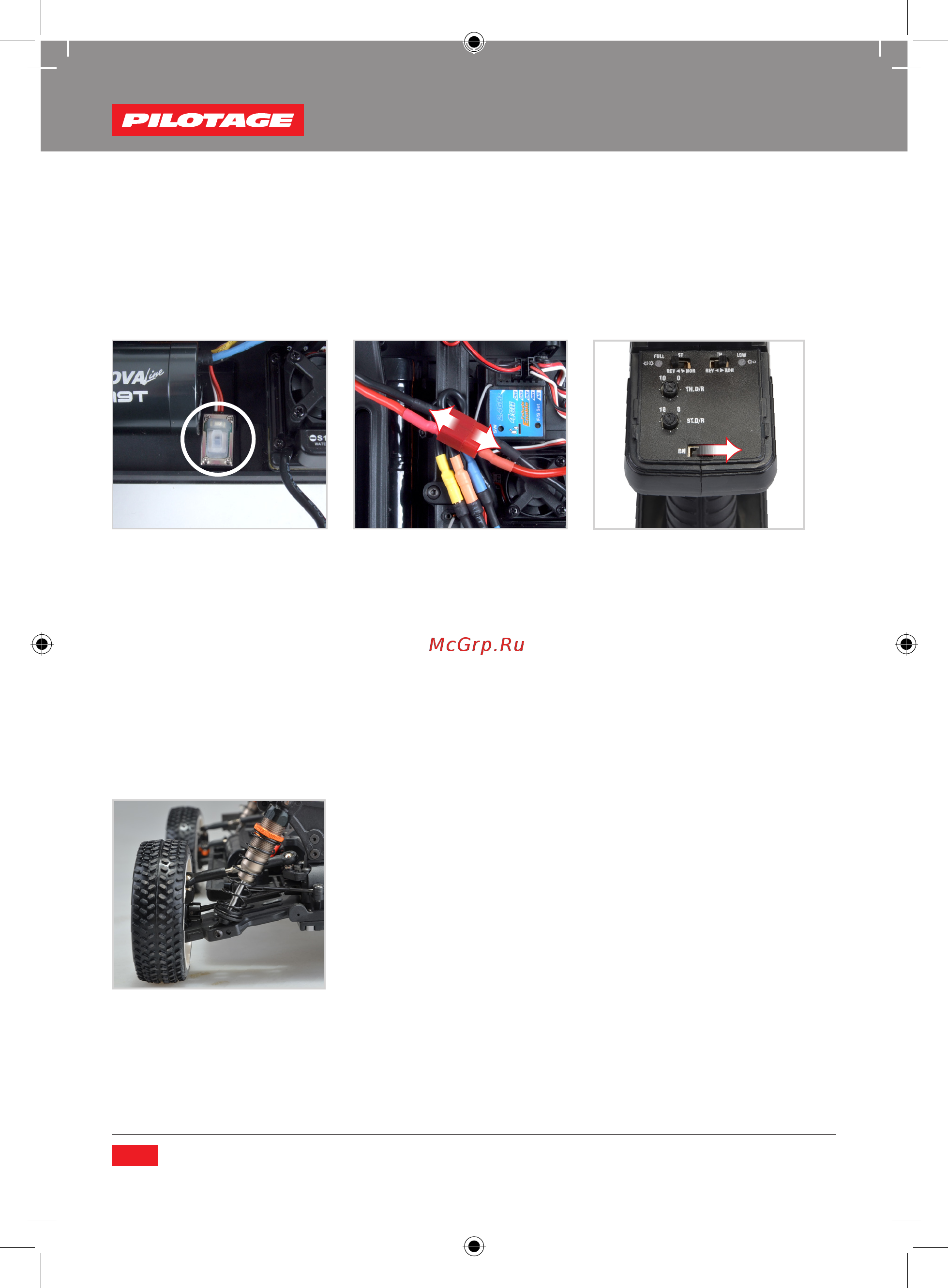

![Pilotage Автомодель Monster ONE RTR 4WD 1/10 (RC16588) [21/48] Fine tuning your model](/views2/1290180/page21/bg15.png)
19
TURNING OFF THE MODEL
• Remove the body.
• Turn the model “o”.
• Unplug the battery pack from the ESC.
• Remove the battery pack from the model
• Turn the Tx “o”
NOTE: Wait for the battery to fully cool prior to recharging. Not doing so may damage the battery pack and will
shorten the pack life.
NOTE: Store the model and battery pack, transmitter, and charger in a cool dry location, well out of the reach of
small children, and away from open ames or sources of ignition.
Shock Spring Adjustments
Various shock springs are widely available in the market. Springs provide
various elasticity and modify the performance of the suspension system.
If the rear shocks are equipped with sti springs, the model will have more
steering control, but less rear traction, while the stier the front shocks are,
the steering will be less responsive, but will provide more traction.
FINE TUNING YOUR MODEL
