HPI Racing Монстр 1/10 электро BulletMT FLUX RTR 2.4 GHz 4WD [20/41] Замена двигателя и зубчатой передачи
![HPI Racing Монстр 1/10 электро BulletMT FLUX RTR 2.4 GHz 4WD [20/41] Замена двигателя и зубчатой передачи](/views2/1290665/page20/bg14.png)
20
1. 5
mm
Entretien du cardan arrière et de l’essieu de roue
ドッグボーン、アクスルのメンテナンス
Z700
Set Screw M3x3mm
Madenschraube
Vis sans tête
セットスクリュー
Z541
Cap Head Screw M3x6mm
Inbusschraube
Vis tête cylindrique
キャップスクリュー
1. 5
mm
2.5
mm
4-4

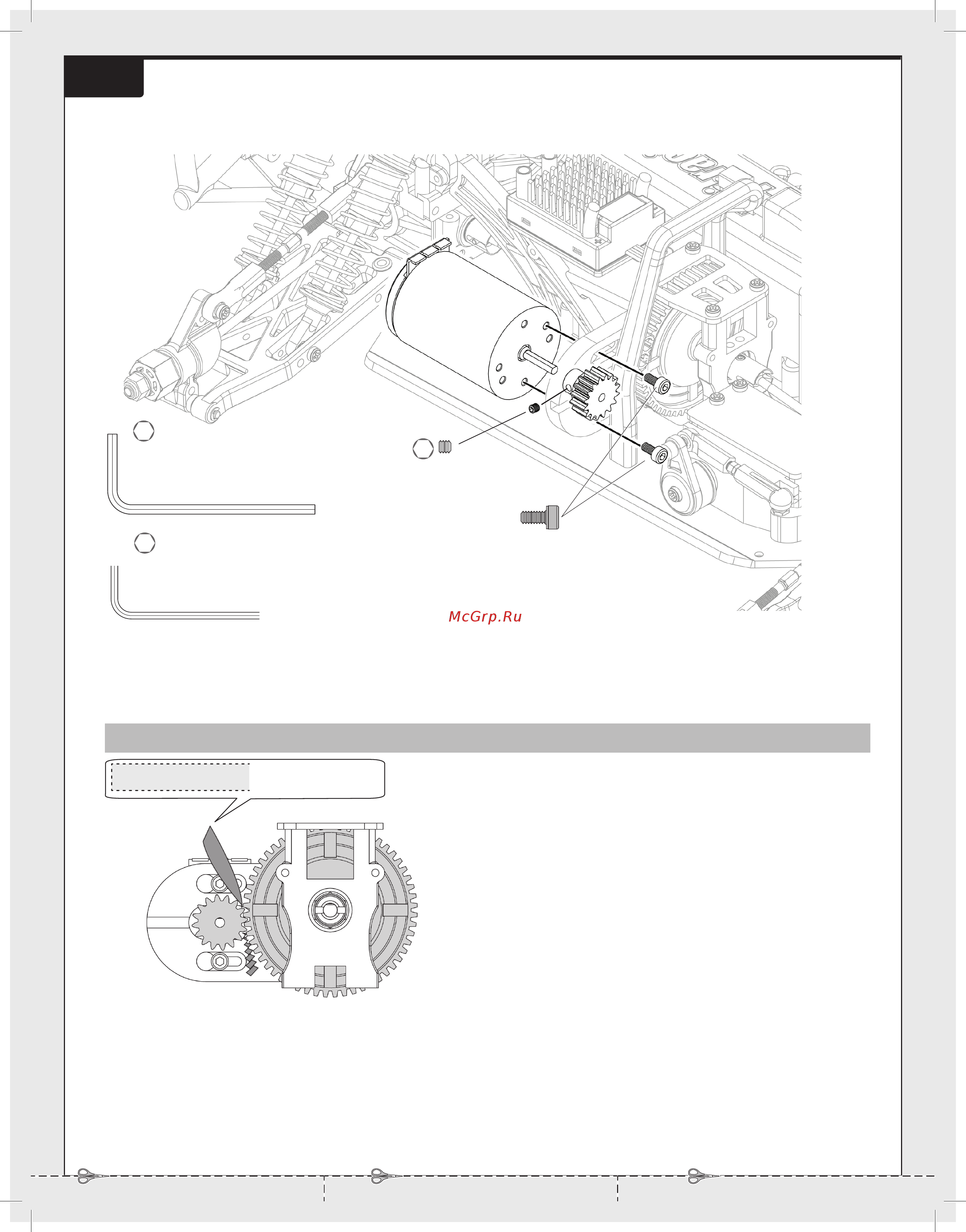

Замена двигателя и зубчатой передачи
Z903
Шестигранный ключ 2.5мм
Двигатель
Z901
Шестигранный ключ 1.5мм
Z700
Установочный винт М3х3
Z541
Винт с закрытой головкой М3х6мм
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Настройте сцепление зубчатой передачи, меняя
положение двигателя. Чтобы достичь идеального
сцепления, поместите кусочек бумаги между
шестернями и затяните болты крепления двигателя.
Правильное сцепление шестерен
