HPI Racing Монстр 1/10 электро BulletMT FLUX RTR 2.4 GHz 4WD [31/41] Настройка регулятора отсечки
![HPI Racing Монстр 1/10 электро BulletMT FLUX RTR 2.4 GHz 4WD [31/41] Настройка регулятора отсечки](/views2/1290665/page31/bg1f.png)
31
1
2
3
4
2
2
2
1
1
1

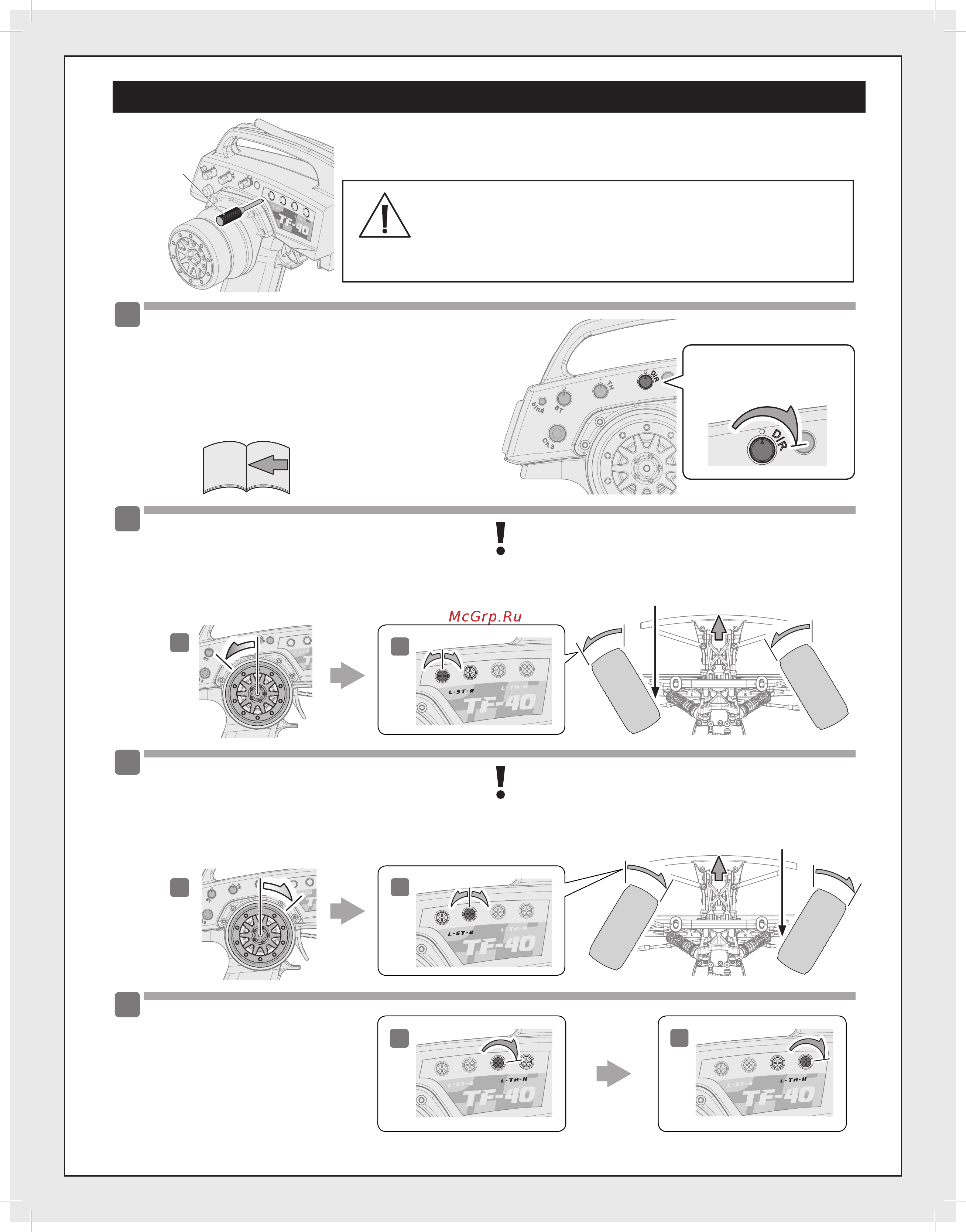

Настройка регулятора отсечки
Инструмент
настройки
Регулятор отсечки позволяет установить пределы открытия дроссельной заслонки
и поворота колес.
Внимание
Не выходите за допустимые пределы работы сервоприводов,
чтобы избежать их поломки.
Включите передатчик и приемник.
Установите модель на подставку.
Настройте триммеры рулевого управления
и газа-тормоза. Затем установите
регулятор поворота колес в максимальное
положение.
Регулятор угла поворота
колес
Справка
Стр.14
Поверните рулевое колесо максимально влево и
настройте регулятор отсечки до необходимого
угла поворота.
Поверните рулевое колесо максимально вправо и
настройте регулятор отсечки до необходимого
угла поворота.
Вы можете повредить сервопривод руля, если будет
установлен слишком большой угол поворота колес.
Вы можете повредить сервопривод руля, если будет
установлен слишком большой угол поворота колес.
Полностью поверните регулятор.
