HPI Racing Монстр 1/10 электро BulletMT FLUX RTR 2.4 GHz 4WD [22/41] Обслуживание трансмиссии

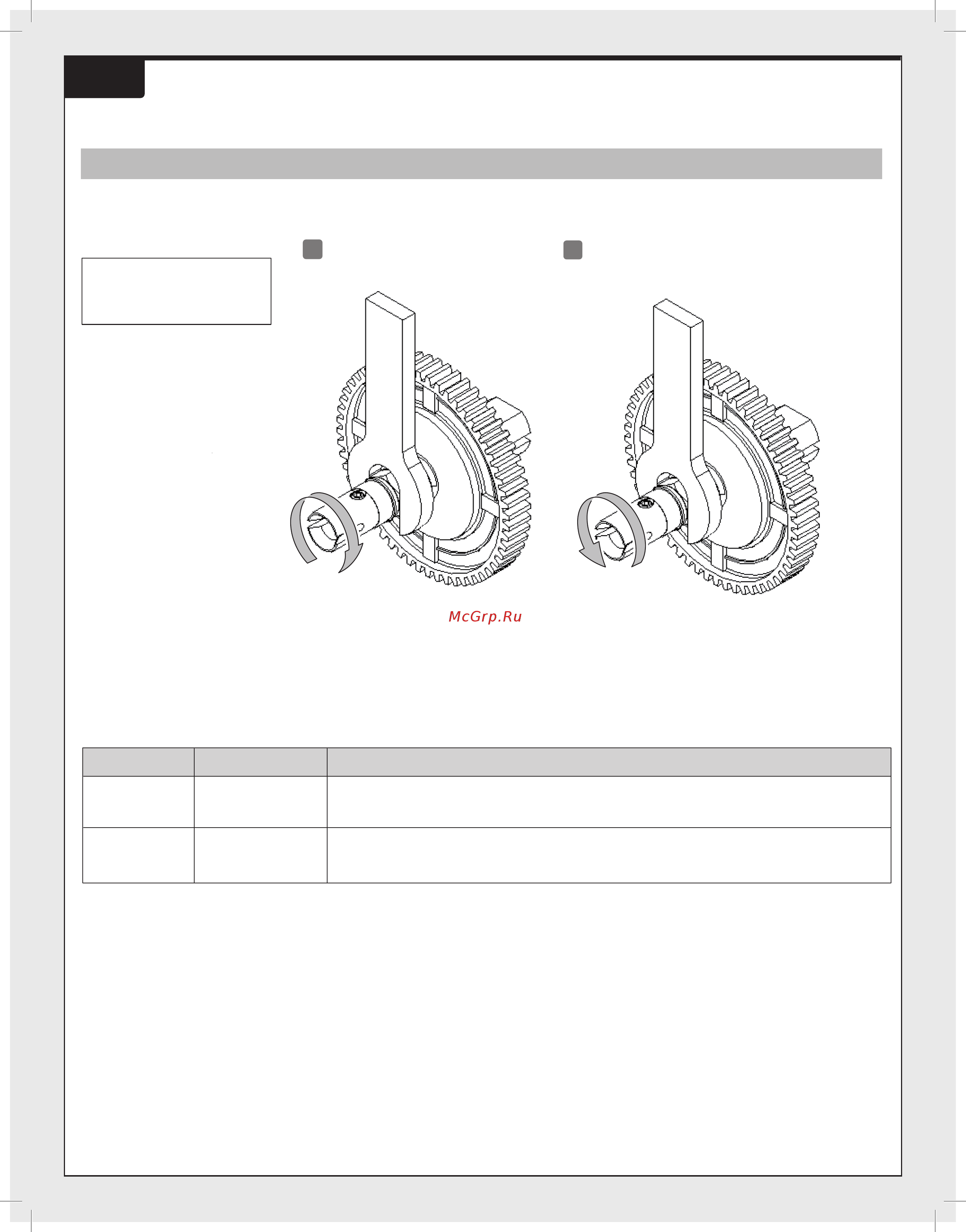

![HPI Racing Монстр 1/10 электро BulletMT FLUX RTR 2.4 GHz 4WD [22/41] Обслуживание трансмиссии](/views2/1290665/page22/bg16.png)
22
2
1
4-5
Обслуживание трансмиссии
Настройка скользящей передачи
Полностью затяните
контргайку
Ослабьте на 1 оборот
Проверьте, если после запуска скользящее сцепление
затянуто слишком слабо - затяните его на 1/4 оборота.
Полностью затяните зажимной винт,
затем ослабьте на пол-оборота.
Скользящая передача защищает
трансмиссию от резких толчков.
Стандартная установка
скользящей передачи
Условия вождения Скользящее сцепление Характеристики
Скользко
Хорошее
сцепление
Ослабьте
Затяните
Быстрый отклик на курок газа. Если модель слишком сильно буксует, ослабьте скользящее сцепление.
Плавный ход.
Настраивайте скользящее сцепление поворотами на 1/4 оборота. Если скользящее сцепление слишком сильно ослаблено, это может привести к повреждению зубчатой передачи.
