инструкция по эксплуатации станка JET мод. GH-1440W-3
10
заготовки, глубины резания и желаемого
качества поверхности.
Например:
Наружное точение хорошо зажатой заготовки
диаметром 25 мм из стали (Сталь 15) резцом из
твердого сплава при числе оборотов 1280
об/мин.
Грубая обдирка:
Глубина резания 2 мм
Подача мм на оборот 0,2 мм/об
(Установка механизма подачи В, D и 2).
получистовая обработка:
Глубина резания 0,5 мм
Подача мм на оборот 0,1 мм/об
(Установка механизма подачи F, A и 1).
Чистовой проход:
Глубина резания 0,2 мм
Подача мм на оборот 0,05 мм/об
(Установки механизма подачи F, B
и 1).
При обдирке заготовок большого диаметра
необходимо уменьшать глубину резания!
6.6 Нарезание резьбы
Резьба нарезается за несколько проходов с
помощью резьбового резца.
Радиальная подача на глубину должна в
каждом случае составлять примерно 0,2 мм,
для последнего чистового прохода еще меньше.
Установите переключатели выбора величины
подачи (А, B, C, D, рис.16) в желаемое
положение.

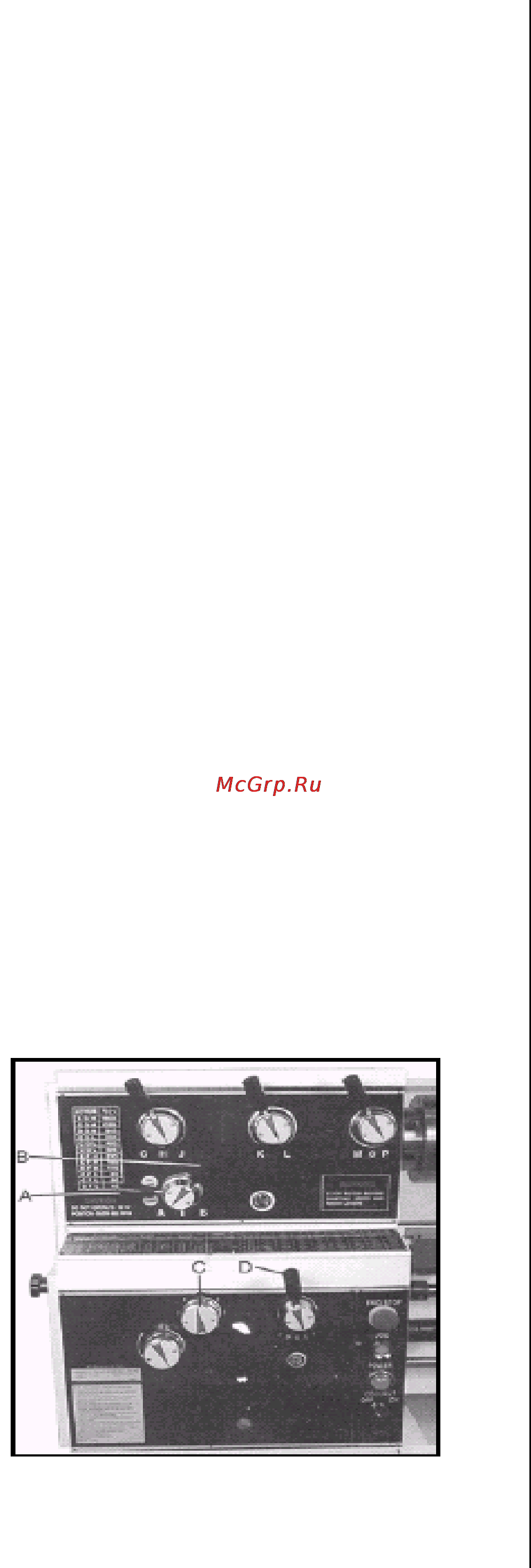

Рис.16
Установите переключатель выбора подачи (D)
на Е или С, чтобы активировать ходовой винт.
А) Нарезание метрической и дюймовой
резьбы:
Установите желаемый шаг и глубину резания
для первого прохода.
Закройте гаечный замок ходового винта (Н,
рис.16).
Гаечный замок ходового винта во время всего
процесса нарезания резьбы остается закрытым.
- Включите станок с самым малым числом
оборотов вращения.
- В конце резки остановите мотор и,
одновременно перемещением поперечного
суппорта отведите резьбовой резец от
заготовки (учитывайте холостой ход резца:
останавливайте мотор своевременно)
- Включите мотор в противоположном
направлении, пока резец снова не достигнет
своего исходного положения.
- Установите снова глубину резания
Повторяйте эти рабочие операции до полной
готовности резьбы.
В) Нарезание метрической резьбы
однозаходной резьбы с помощью лимба:
Большинство метрических резьб однозаходной
резьбы может быть нарезано с помощью
лимба.
Здесь можно после каждого рабочего прохода
открывать гаечный замок ходового винта и
возвращать продольные салазки суппорта в
исходное положение с помощью маховика.
Гаечный замок ходового винта разрешается
закрывать только на соответствующих рисках
шкалы лимба.
6.7 Сверление
Для крепления спиральных и центровочных
сверл требуется самоцентрирующий
сверлильный патрон (опция) с конусной
оправкой МК-3.
Рекомендации для выбора числа оборотов
возьмите из раздела 6.4.
Чтобы вынуть сверлильный патрон, полностью
закрутите пиноль задней бабки.
