инструкция по эксплуатации станка JET мод. GH-1440W-3
5

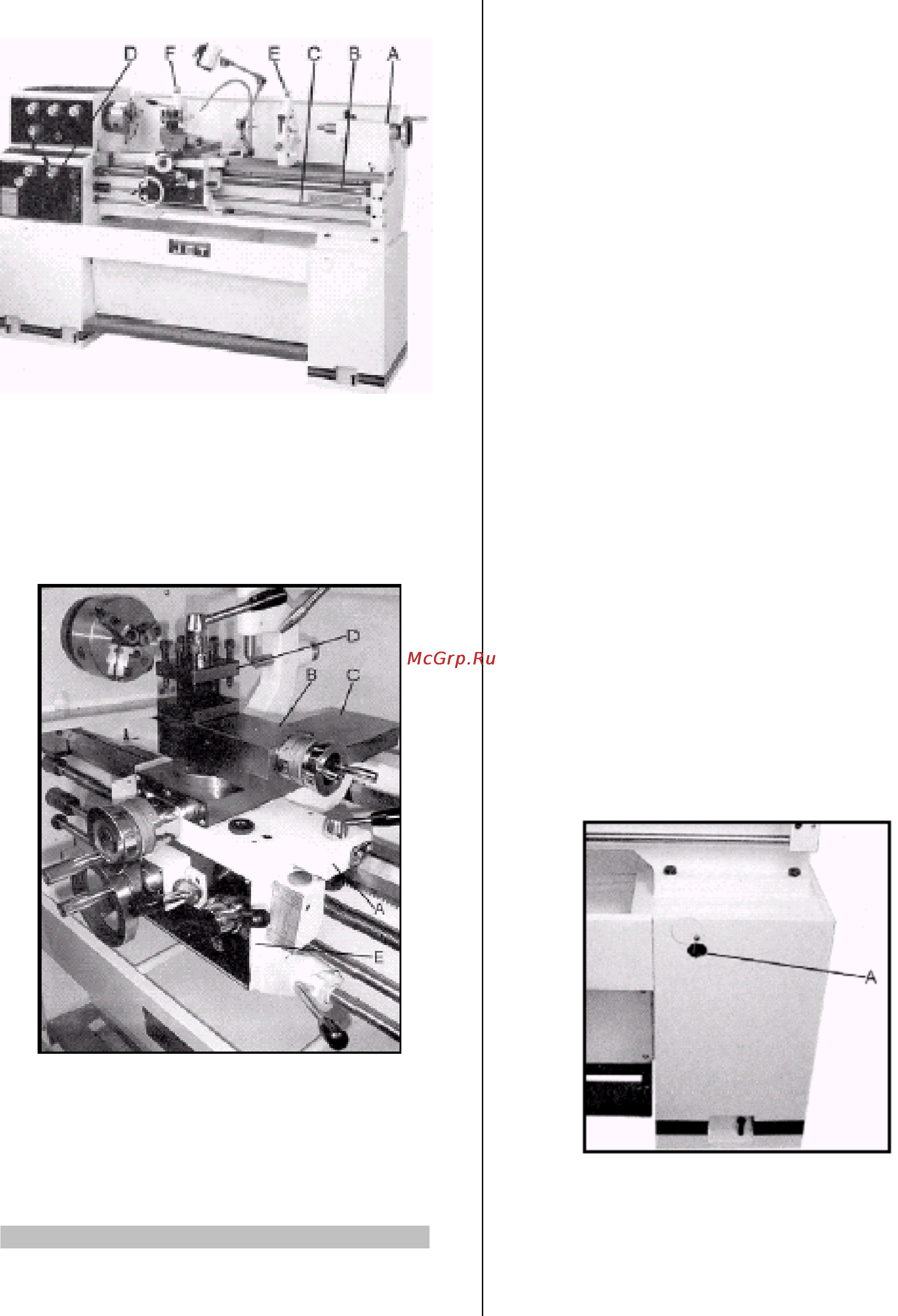

4.4 Описание станка
Рис.1
А….Задняя бабка
В….Резьбонарезной винт
С….Вал подачи
D….Механизм подачи
Е….Неподвижный люнет
F….Подвижный люнет
Рис.2
А….Продольный суппорт
В….Верхний суппорт
С….Поперечный суппорт
D….Четырехпозиционный резцедержатель
Е….Фартук суппорта
5. Транспортировка и пуск в эксплуатацию
5.1.Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный
погрузчик или грузоподъемник. Предохраняйте
станок при транспортировке от опрокидывания.
Установка станка должна производиться в
закрытом помещении, при этом являются
вполне достаточными условия обычной
мастерской.
5.2 Монтаж
Если Вы при распаковке обнаружили
повреждения вследствие транспортировки,
немедленно сообщите об этом Вашему
продавцу, не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в
соответствии с требованиями охраны
окружающей среды.
Удалите защитную транспортную смазку с
помощью керосина, солярки или мягких
растворителей.
Открутите крепежные винты станка на поддоне.
Передвиньте продольный суппорт и заднюю
бабку вправо.
Вставьте 2 достаточно толстых стальных прутка
в 4 отверстия станины станка (А, Рис. 3).
Поднять станок с помощью достаточно прочных
ремней для транспортировки.
Рис.3
Внимание: Станок очень тяжелый (995 кг)!
Следите за достаточной грузоподъемностью
и рабочим состоянием подъемного
устройства.
Никогда не становитесь под висящим
грузом.
