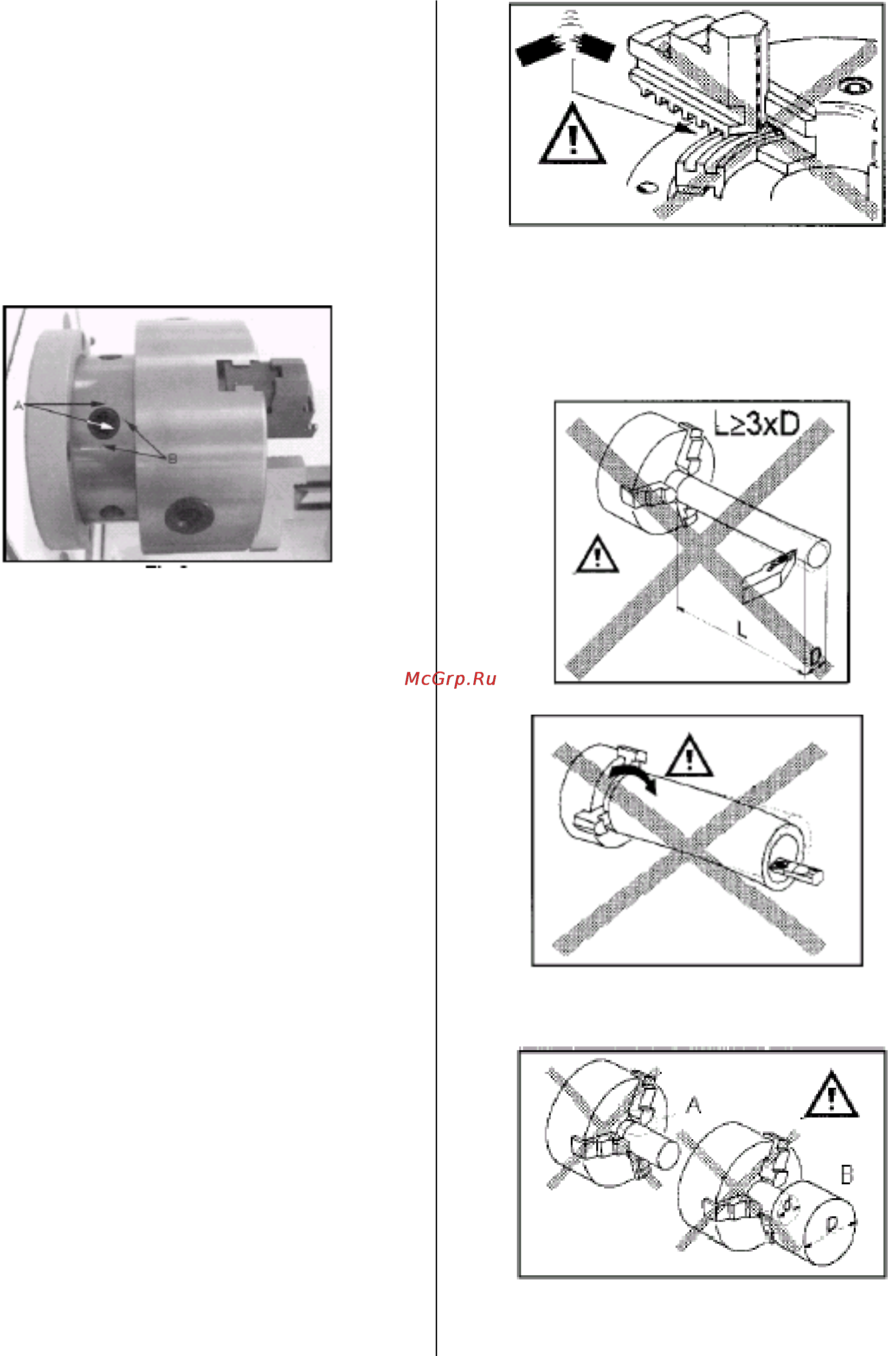

инструкция по эксплуатации станка JET мод. GH-1440W-3
8
D….Поперечное перемещение задней бабки
6.2 Зажим заготовок
Демонтаж зажимных приспособлений:
Закройте станину станка перед демонтажем
зажимных приспособлений с помощью
деревянной доски.
Удерживайте зажимные приспособления, пока
Вы ослабляете 3 кулачковых затвора зажимного
эксцентрика посредством вращения на 1 / 4
оборота против часовой стрелки.
Установите метки (А, рис.9) относительно друг
друга.
Рис.9
Осторожно снимите зажимное приспособление.
Очистите все контактирующие поверхности.
Монтаж зажимных приспособлений:
Вставьте зажимное приспособление рукой
напротив переднего конца шпинделя.
Зажмите кулачковый затвор зажимного
эксцентрика вращением по часовой стрелке.
Метка зажимного эксцентрика (А) должна
находиться между 2-мя метками (В).
Если это не получается, то необходимо
вкрутить или выкрутить на один оборот винты
кулачковых затворов.
Сильно затянуть 3 кулачковых затвора
зажимного эксцентрика.
Внимание:
Ограничение числа оборотов вращения
зажимного приспособления не должно
превышаться.
Зубья кулачков и спираль зубчатого обода
должны всегда находиться в полном
зацеплении.
Выступающие зажимные кулачки могут
сломаться и при работе разлететься (Рис.10).
Рис.10
Избегайте консольно зажимать длинные
заготовки. Заготовки могут в процессе
обработки погнуться (Рис.11) или вырваться из
патрона (Рис.12).
Поджимайте их центром задней бабкой или
люнетом.
Рис. 11
Рис.12
Избегайте коротких длин зажима (А, рис.13) или
зажимов заготовок за малый диаметр (В).
Рис.13
Следите за торцевой опорой заготовки.
