Leica Системное ПО тахеометра TPS 1100 [31/104] 31 31 31 31
![Leica Системное ПО тахеометра TPS 1100 [31/104] 31 31 31 31](/views2/1030030/page31/bg1f.png)
3131
3131
31

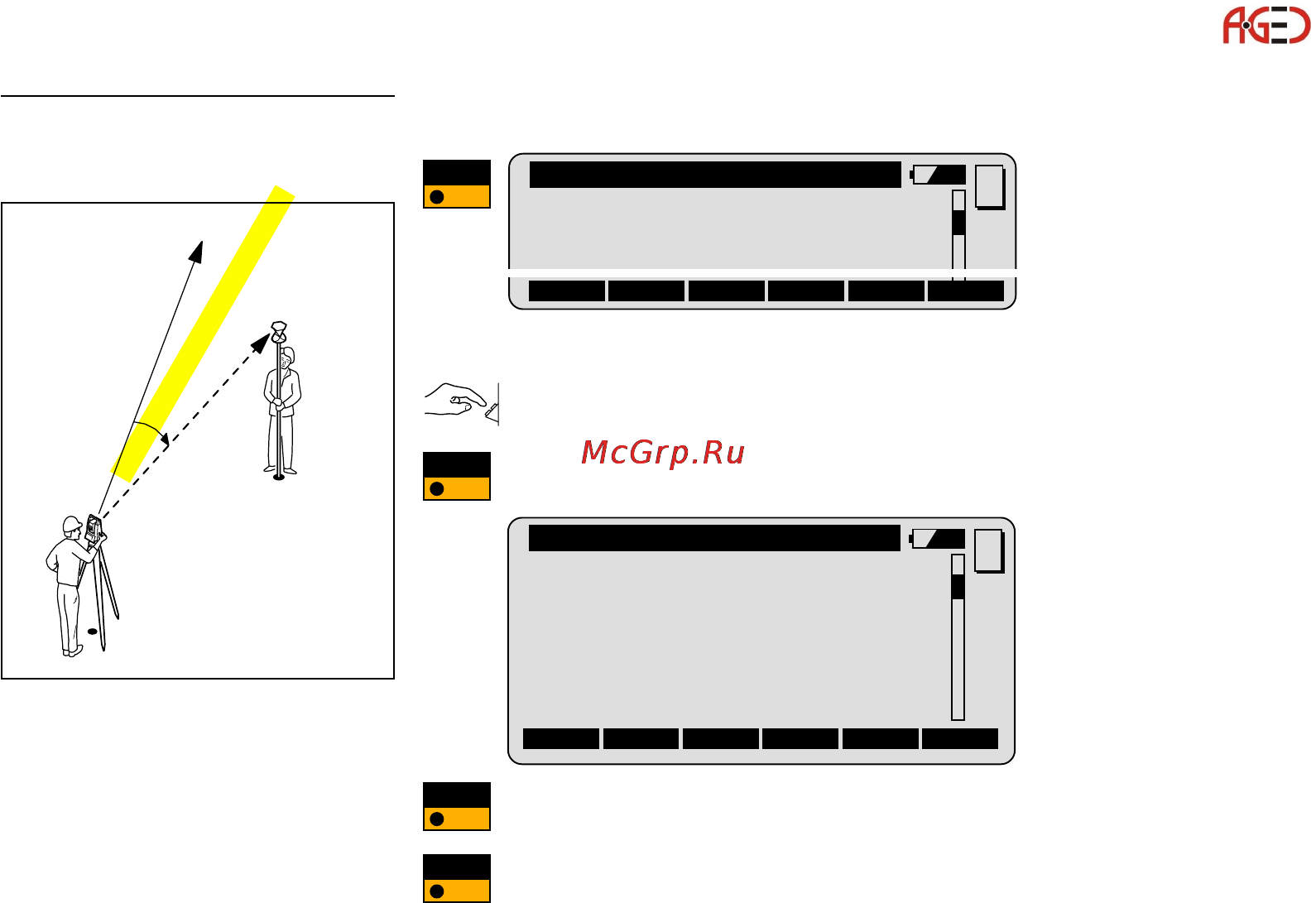

Ориентирование
горизонтального круга
Вызовите диалоговое окно ориентирования горизонтального круга
инструмента:
Наведите трубу на привязочную точку.
Введите значение ориентирного направления, например
30.0000 град.
Подтверждение введенных данных ориентирования и возврат в
диалоговое окно данных о точке установки инструмента.
Запись сведений о точке установки инструмента в файл
измерений (необязательно).
Прописка в систему данных о точке стояния и переход в
диалоговое окно измерений.
F4F4
F4F4
F4
SetHz
F1F1
F1F1
F1
SET
F3F3
F3F3
F3
REC
F1F1
F1F1
F1
CONT
MAIN\ Enter Station Data
Station Id : ST1
Inst. Ht. : 1.600 m
Stn. East : 4132.143 m
Stn. North : 3093.967 m
Stn. Elev. : 450.070 m
Hz : 30.000 g
CONT REC SetHz IMPOR
MC
MAIN\ Set Hz to any angle
Set Hz-direction
Hz : 12.1300 g
MC
SET Hz=0 HOLD
1100QS06
ST1
Azimuth = 30.000 g
N
