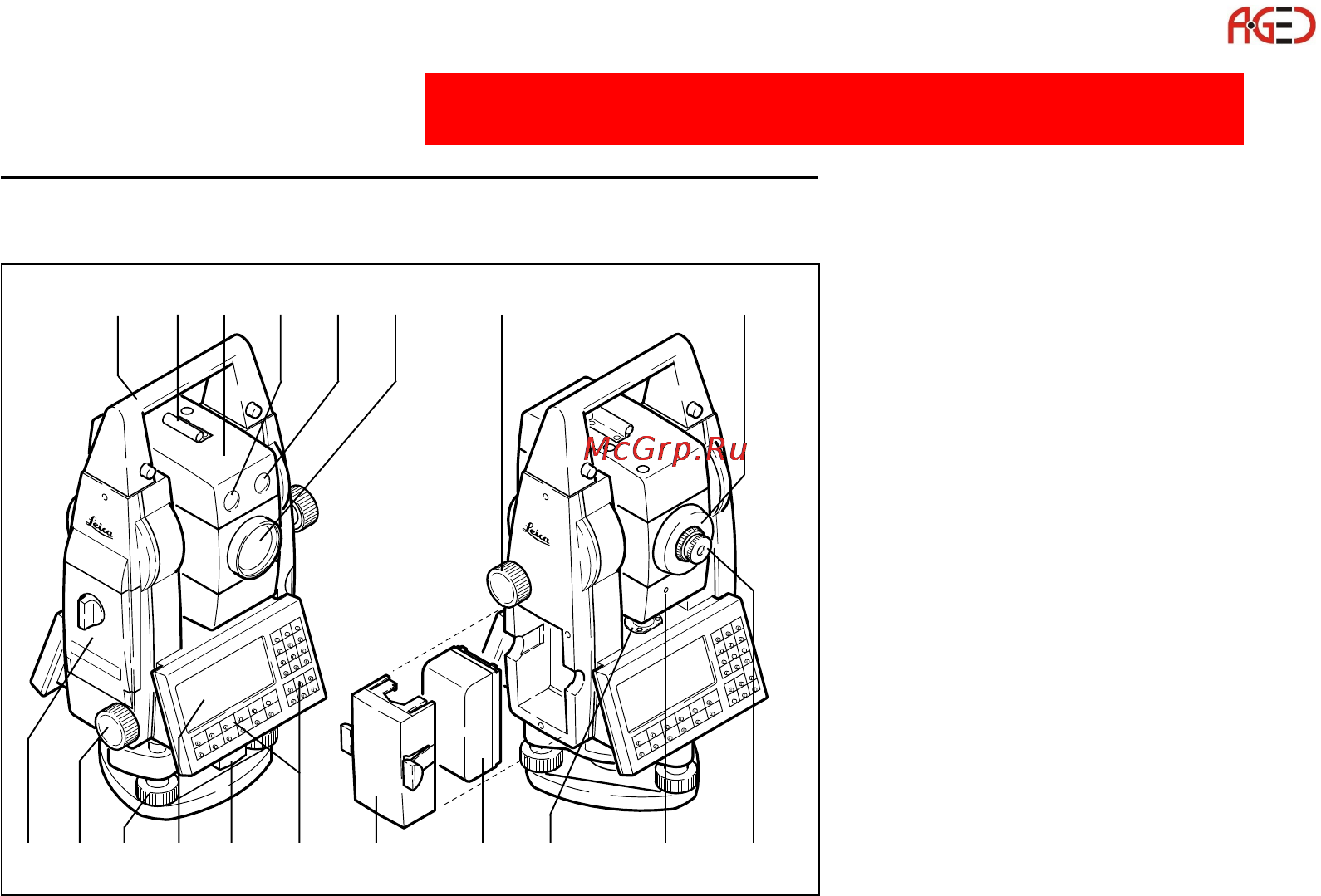

1 Ручка для переноски
2 Оптический визир
3
Зрительная труба со
встроенными системами EDМ,
ATR и EGL
4
Желтый маячок EGL
5 Красный маячок EGL
6 Коаксиальная оптика для
угловых и линейных измерений:
Выход лазерного пучка видимого
диапазона (только для моделей
версии R)
7 Винт наведения по высоте
8 Фокусировочное кольцо
9 Гнездо для карты памяти
(PC-карты)
10 Винт наведения по азимуту
11 Подъемный винт подставки
12 Дисплей
13 Винт фиксации трегера
14 Клавиатура
15 Гнездо аккумулятора
16 Аккумулятор
17 Круглый уровень
18 Лампочка индикации (желтая)
работы лазера – только для
инструментов класса XR
19 Сменный окуляр
Первые шаги
Компоненты инструмента
2
1
345
6
87
11 12 1410 15
1100Z01
13 18 19169 17
