Функция Check
Orientation
Диалоговое окно этой функции позволяет проверить ориентирование
инструмента на привязочную точку и, если это необходимо, заново
определить ее.
Задайте данные о привязочной точке. При возможности, координаты
можно считать из проектного файла.
Наведите инструмент на привязочную точку и сравните следующие
величины:
Azimut Вычисленный азимут направления с точки стояния на
привязочную точку.
Hz Текущая ориентация.
∆∆
∆∆
∆Hz Разность между вычисленным азимутом и текущей
ориентацией.
Возврат в диалоговое окно, в котором была нажата клавиша FNC.
FNC\ Function selection
MC

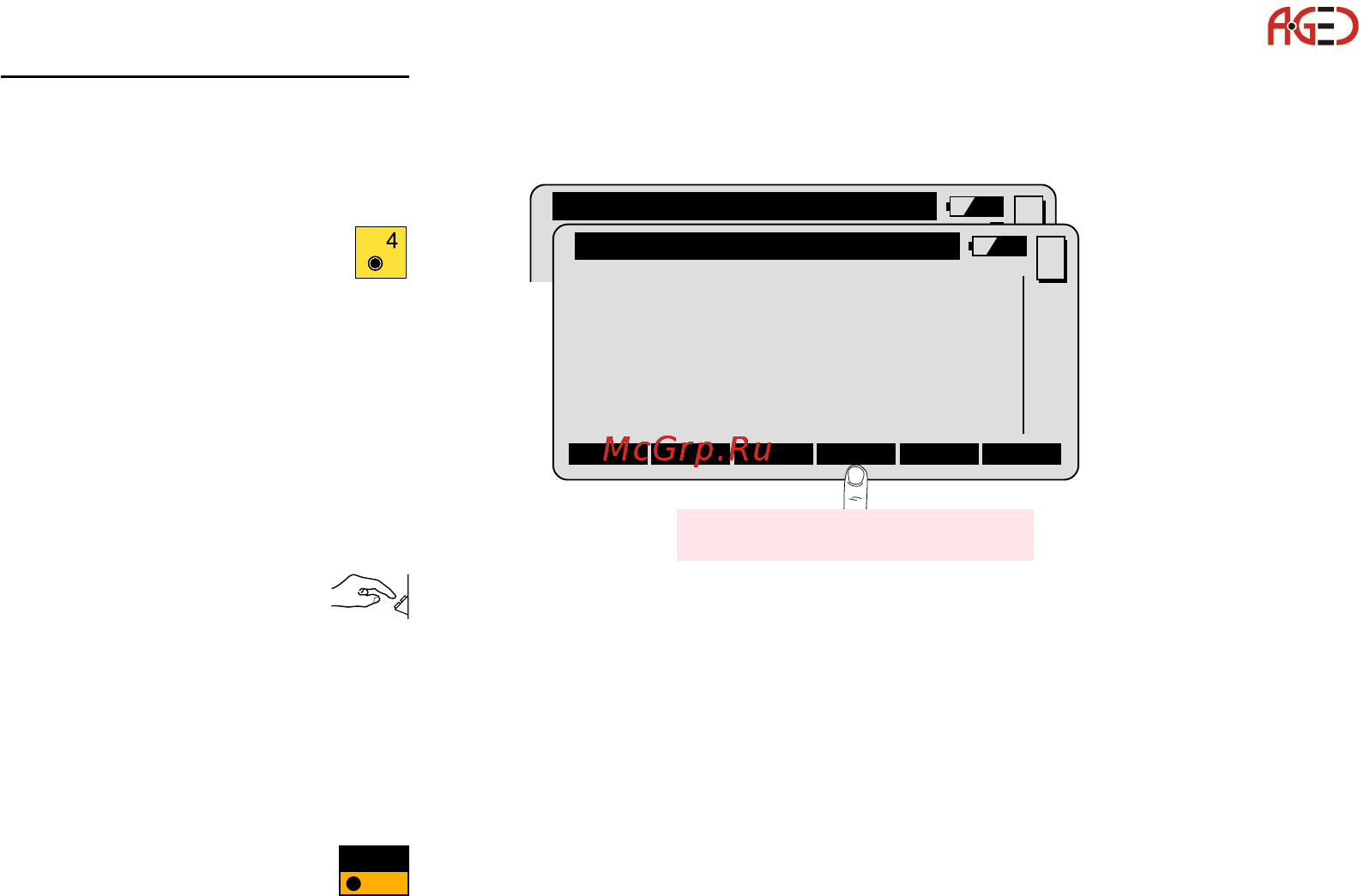

FNC\ Check Orientation
Station Id : STN
Bscks. Id : BS
Refl. Ht. : 1.600 m
Azimuth : 95.6670 g
Hz : 95.6650 g
∆∆
∆∆
∆Hz : 0.0020 g
CONT DIST POSIT SET VIEW LAST
MC
F1F1
F1F1
F1
CONT
Переустановка ориентации.
