Быстрая установка
с ориентацией на одну
привязочную точку.
Данная функция используется для установки станции и ориентации
инструмента по известным координатам точки стояния и координатам
одной привязочной точки.
Координаты точки стояния и ориентирного пункта можно вводить с
клавиатуры или импортировать из файлов исходных данных.

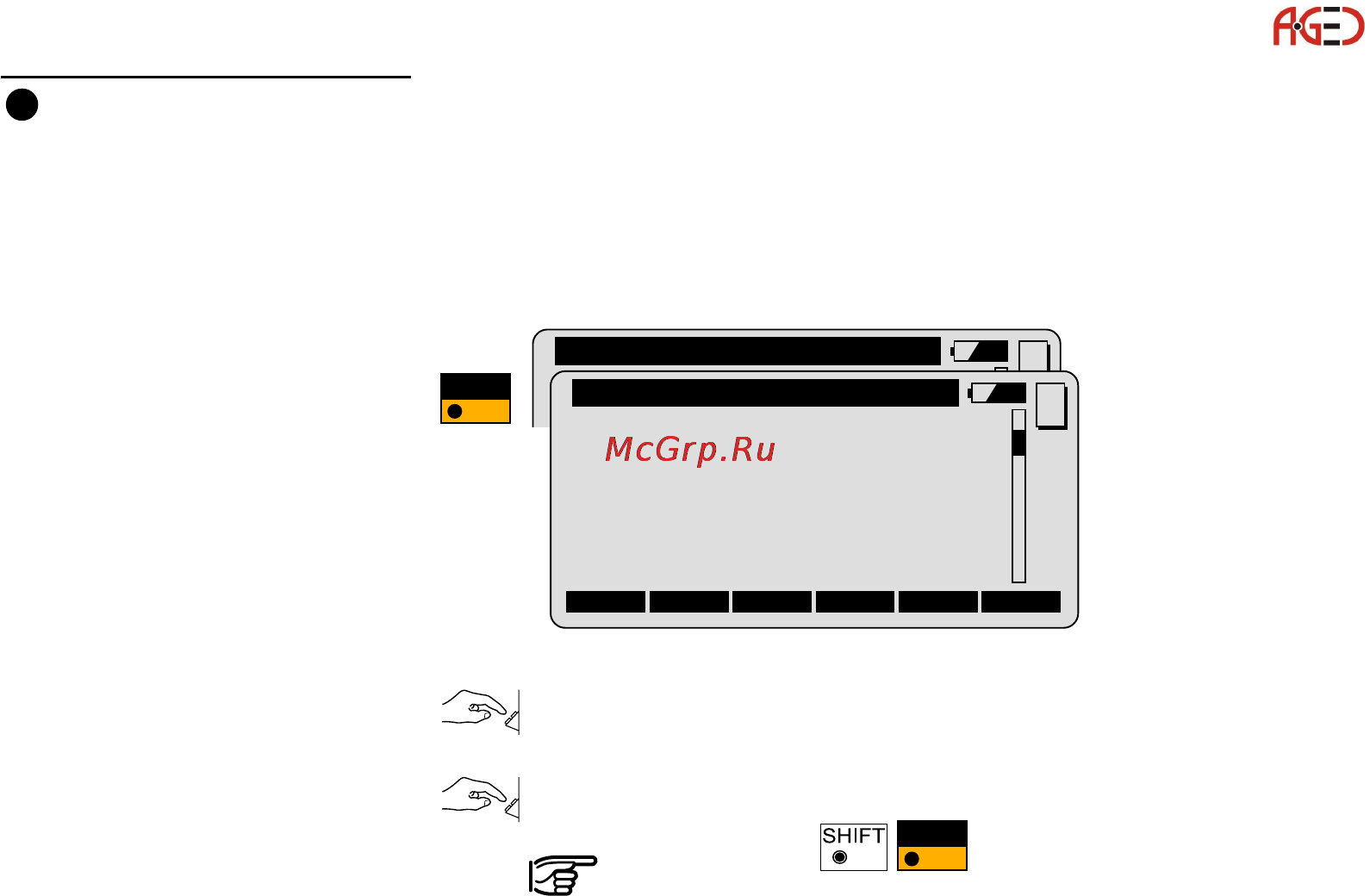

Вызовите функцию Quick Set из диалогового окна Job settings:
Введите идентификатор точки стояния. При наличии сведений
об этой точке в файле исходных данных, они будут считаны из
этого файла автоматически.
Введите координаты ориентирного пункта.
Нажатие клавиш позволяет вывести на
дисплей координаты выбранного пункта (точки стояния
или ориентирного пункта).
Main\ Job settings
MC
Main\ Quick station setup
Station Id : ST1
Backs. Id. : BS200
Inst. Ht. : 1.650 m
Refl. Ht. : 1.700 m
∆∆
∆∆
∆HorizDist : ----- m
Measure to Backs.point
DIST CONT INPUT
MC
F4F4
F4F4
F4
QSET
F5F5
F5F5
F5
VIEW
2
