88
88
8
Нивелирование и
центрирование
инструмента

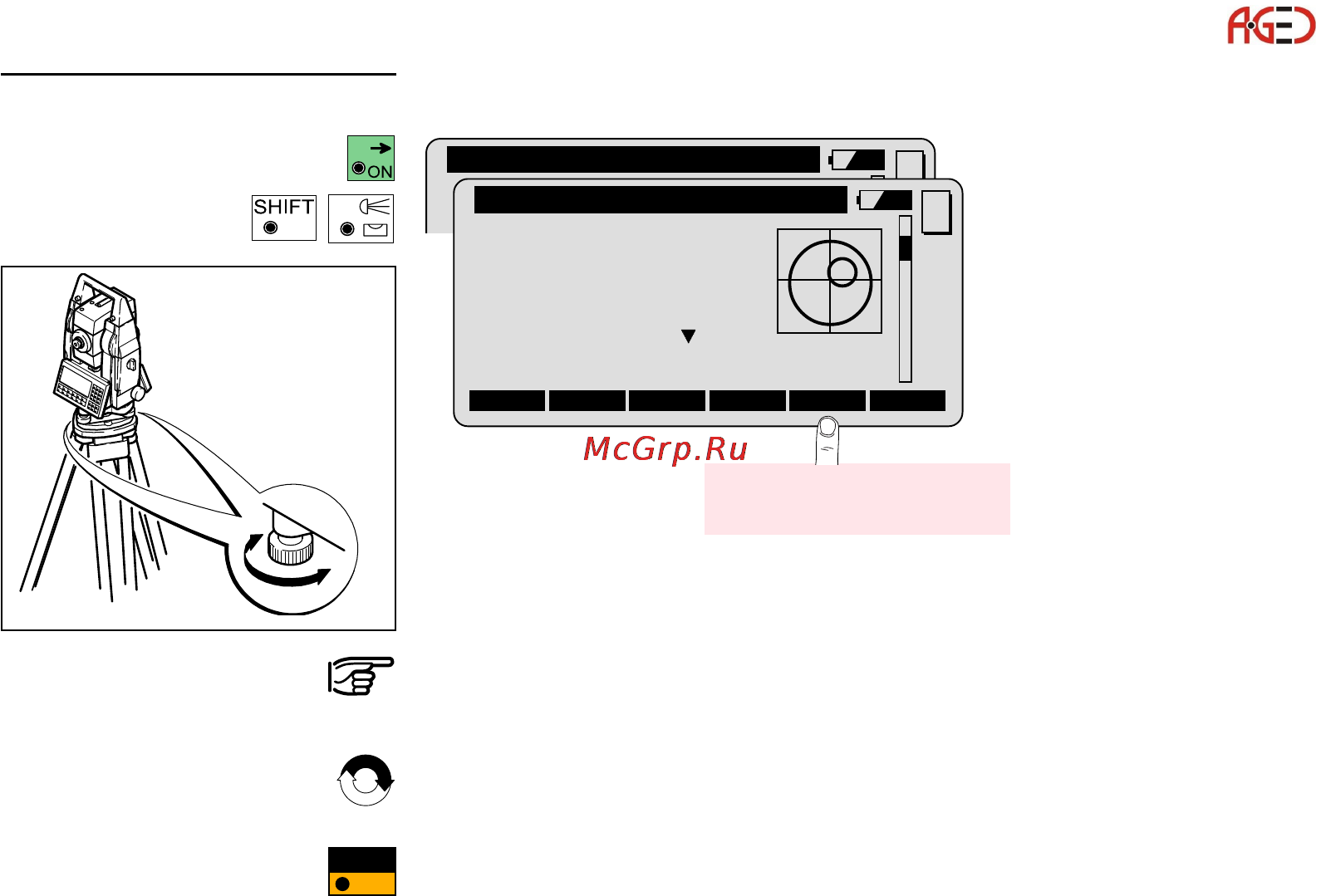

Для того чтобы отнивелировать и отцентрировать инструмент, откройте
диалоговое окно электронного уровня.
1. Отцентрируйте инструмент с помощью лазерного отвеса,
ориентируясь по положению красной лазерной точки на земле.
2. Отнивелируйте инструмент, пользуясь подъемными винтами.
Наличие электронного уровня позволяет производить эту операцию
без поворота инструмента на 90° или 180°.
MAIN\ MAIN MENU
MC
Повторяйте действия, описанные в пп. 1 и 2 до получения
нужной точности центрирования и нивелирования.
Нажмите на эту кнопку для
продолжение работы.
F1F1
F1F1
F1
CONT
Включение/отключение
лазерного отвеса
1100QS01
ELECT. LEVEL
Tilt L :0,0004 g
Tilt T :0,0012 g
L Plummet :50%
CONT L.PL-
MC
