13
Pour les outils à carter de meule avec levier de ser-
rage (Fig. 5 et 6)
Desserrez le levier sur le carter de meule après avoir
desserré la vis. Montez le carter de meule en alignant la
partie saillante de la bande du carter sur l’entaille du boî-
tier d’engrenage. Tournez ensuite le carter de meule
autour de la position indiquée sur l’illustration. Serrez le
levier pour fixer le carter de meule. Si le levier est trop ou
pas assez serré pour fixer le carter de meule, desserrez
ou serrez la vis pour ajuster le couple de serrage de la
bande du carter de meule.
Pour retirer le carter de meule, suivez la procédure d’ins-
tallation en ordre inverse.
Installation ou retrait de la meule à moyeu
déporté ou du multidisque
AVERTISSEMENT :
• Utilisez toujours le carter fourni lorsqu’une meule à
moyeu déporté ou un multidisque est installé sur l’outil.
La meule peut voler en éclats pendant l’utilisation, et le
carter réduit alors les risques de blessure.
Montez le flasque intérieur sur l’axe. Ajustez la meule/le
disque sur le flasque intérieur et vissez le contre-écrou
sur l’axe. (Fig. 7)
Pour monter une meule ou un disque d’une épaisseur
inférieure à 3 mm, placez le contre-écrou de sorte que sa
partie saillante se trouve du côté extérieur. Dans les
autres cas, placez-le de sorte que sa partie saillante
pénètre dans le diamètre intérieur de la meule ou du dis-
que.
Pour serrer le contre-écrou, appuyez fermement sur le
blocage de l’arbre pour empêcher l’axe de tourner, puis
utilisez la clé à contre-écrou pour serrer fermement dans
le sens des aiguilles d’une montre. Pour retirer la meule,
suivez la procédure d’installation en ordre inverse.
(Fig. 8)
AVERTISSEMENT :
• Activez uniquement le blocage de l’arbre lorsque l’axe
ne bouge pas.
UTILISATION
AVERTISSEMENT :
• Il n’est jamais nécessaire de forcer l’outil. Le poids de
l’outil lui-même suffit à assurer une pression adéquate.
En forçant l’outil ou en appliquant une pression exces-
sive dessus vous courrez le risque dangereux de cas-
ser la meule.
• Remplacez TOUJOURS la meule si vous échappez
l’outil pendant le meulage.
• Ne frappez JAMAIS le disque de meulage ou la meule
contre la pièce à travailler.
• Évitez de laisser la meule sautiller ou accrocher, tout
spécialement lorsque vous travaillez dans les coins, sur
les bords tranchants, etc. Cela peut causer une perte
de contrôle et un choc en retour.
• N’utilisez JAMAIS cet outil avec des lames à bois et
autres lames de scie. Les lames de ce type sautent fré-
quemment lorsqu’elles sont utilisées sur une meuleuse
et risquent d’entraîner une perte de contrôle pouvant
causer des blessures.
ATTENTION :
• Après l’utilisation, mettez toujours l’outil hors tension et
attendez l’arrêt complet de la meule avant de déposer
l’outil.
Meulage et ponçage (Fig. 9)
Tenez TOUJOURS l’outil fermement en posant une main
sur le carter et l’autre main sur le manche latéral. Mettez
l’outil en marche puis posez la meule ou le disque sur la
pièce à travailler.
En général, vous devez maintenir le bord de la meule ou
du disque sur un angle d’environ 15 degrés par rapport à
la surface de la pièce à travailler.
Pendant la période de rodage d’une meule neuve, ne fai-
tes pas avancer la meuleuse dans le sens B, sinon elle
risque de couper la pièce à travailler. Une fois le tran-
chant de la meule rodé, la meule peut être utilisée dans
les sens A et B.

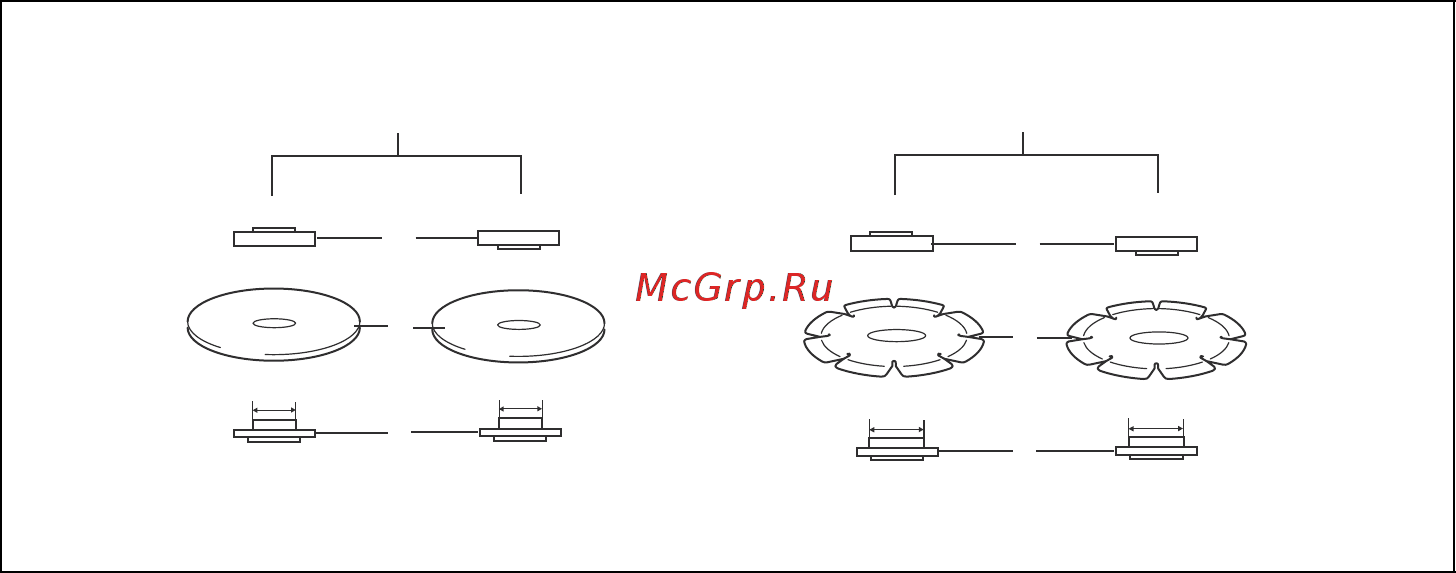

Utilisation avec une meule de tronçonnage abrasive / diamantée (accessoire en option) (Fig. 10)
Le sens de montage du contre-écrou et du flasque intérieur varie suivant l’épaisseur de la meule.
Reportez-vous au tableau ci-dessous.
1
2
3
1
4
3
Meule de tronçonnage abrasive
Épaisseur : moins de 4 mm Épaisseur : 4 mm ou plus
Meule diamantée
100 mm
Épaisseur : moins de 4 mm Épaisseur : 4 mm ou plus
16 mm 16 mm
20 mm 20 mm
2. Meule de tronçonnage
abrasive
3. Flasque intérieur
4. Meule diamantée
1. Contre-écrou
