14
000150

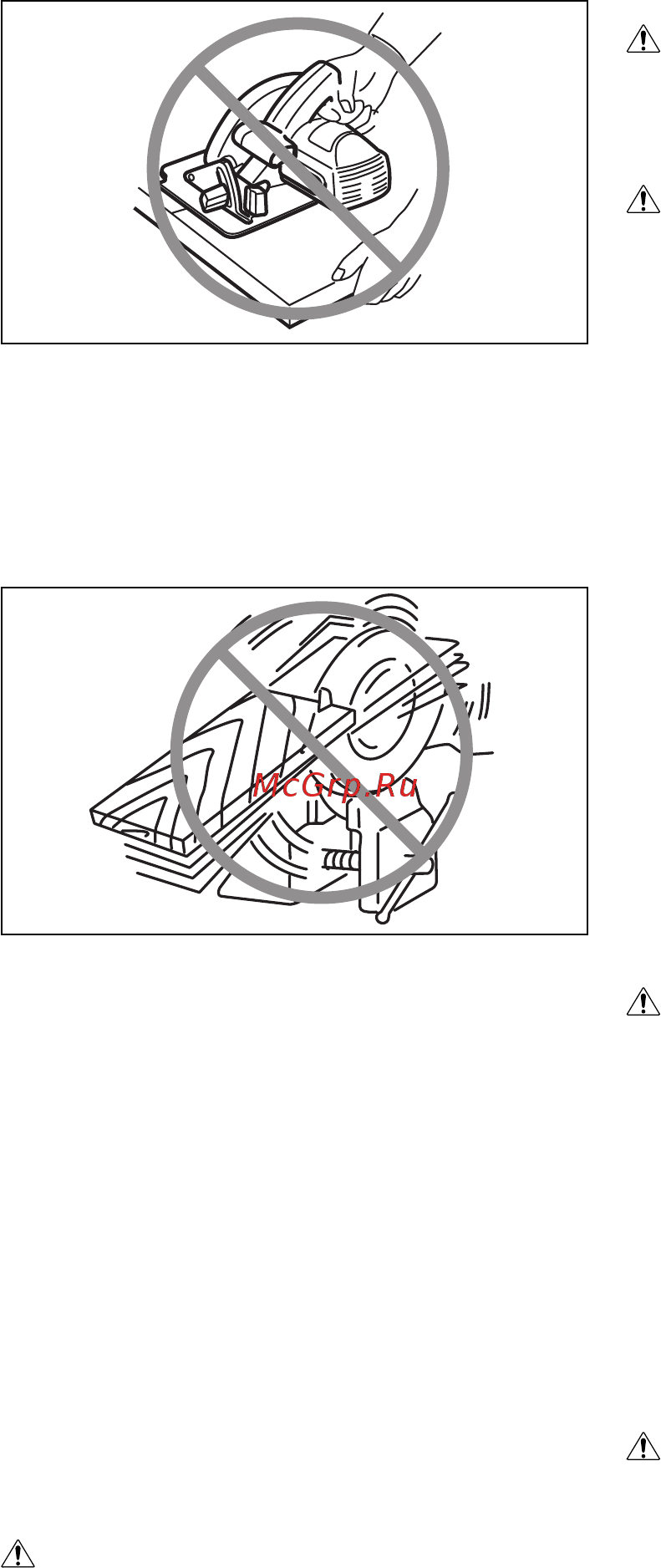

27. Avant de déposer l’outil une fois la coupe termi-
née, assurez-vous que le carter de protection
inférieur est fermé et que la lame est parfaite-
ment immobile.
28. N’essayez jamais de scier en plaçant la scie cir-
culaire à l’envers dans un étau. Cela est très
dangereux et peut entraîner un accident grave.
000029
29. Certains matériaux contiennent des substances
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour ne pas inhaler les
poussières qu’ils dégagent et pour éviter tout
contact avec la peau. Conformez-vous aux con-
signes de sécurité du fabricant du matériau.
30. N’appliquez jamais de pression latérale sur la
lame pour l’arrêter.
31. Utilisez toujours les lames recommandées dans
ce manuel. N’utilisez pas de disques abrasifs.
32. Maintenez la lame bien affûtée et propre. Les
dépôts de colle et les copeaux de bois qui durcis-
sent contre la lame ralentissent la scie et entraînent
une augmentation des risques de choc en retour.
Pour nettoyer la lame, retirez-la d’abord de l’outil,
puis nettoyez-la avec un décapant, de l’eau chaude
ou du kérosène. N’utilisez jamais d’essence.
33. Portez un masque antipoussières et des protec-
tions d’oreilles lorsque vous utilisez l’outil.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce manuel d’instructions peut entraîner
une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant de l’ajuster ou de vérifier son fonc-
tionnement.
Réglage de la profondeur de coupe (Fig. 1)
ATTENTION :
• Après avoir ajusté la profondeur de coupe, serrez tou-
jours fermement le levier.
Desserrez le levier du guide de profondeur et déplacez la
base vers le haut ou le bas. À la profondeur de coupe
désirée, fixez la base en serrant le levier.
Pour obtenir des coupes plus propres et plus sûres,
réglez la profondeur de coupe de sorte que pas plus
d’une dent de lame ne dépasse sous la pièce. L’utilisa-
tion d’une profondeur de coupe adéquate aide à réduire
les risques de dangereux CHOCS EN RETOUR et de
blessure.
Coupe en biseau (Fig. 2, 3 et 4)
Desserrez le levier avant et l’écrou à oreilles arrière.
Inclinez jusqu’à l’angle désiré (0° – 50°), puis serrez fer-
mement le levier et l’écrou à oreilles.
Utilisez la butée 45° pour appliquer avec précision un
angle de coupe de 45°. Tournez la butée complètement
dans le sens des aiguilles d’une montre pour une coupe
en biseau (0° à 45°), ou dans le sens contraire pour une
coupe en biseau de 0° à 50°.
Visée (Fig. 5)
Pour les coupes rectilignes, alignez sur votre ligne de
coupe la position 0° à l’avant de la base. Pour les coupes
en biseau de 45°, alignez la position 45° sur votre ligne
de coupe. La position du guide supérieur est réglable.
Interrupteur (Fig. 6)
ATTENTION :
• Avant de brancher l’outil, assurez-vous toujours que la
gâchette fonctionne correctement et revient en position
d’arrêt une fois relâchée.
Un bouton de déverrouillage est fourni pour prévenir
l’activation accidentelle de la gâchette. Pour faire démar-
rer l’outil, enfoncez le bouton de déverrouillage et
appuyez sur la gâchette. Pour arrêter l’outil, relâchez la
gâchette.
Ne tirez pas avec force sur le levier d’interrupteur sans
tirer aussi sur le levier de déverrouillage. Autrement vous
risqueriez de casser l’interrupteur.
Pour le modèle HS6101, HS7101
Allumer la lampe (Fig. 7)
ATTENTION :
• Ne regardez pas directement la lumière ou sa source.
La lampe s’allume lorsque l’outil est branché. Elle
demeure allumée jusqu’à ce que l’outil soit débranché.
NOTE :
• Utilisez un chiffon sec pour enlever les saletés sur la
lentille de la lampe. Évitez soigneusement de rayer la
lentille de la lampe, car cela peut réduire la luminosité.
• N’utilisez pas d’essence, de diluant ou autre produit
similaire pour nettoyer la lentille de la lampe. Cela
endommagerait la lentille.
Fig. B
