42

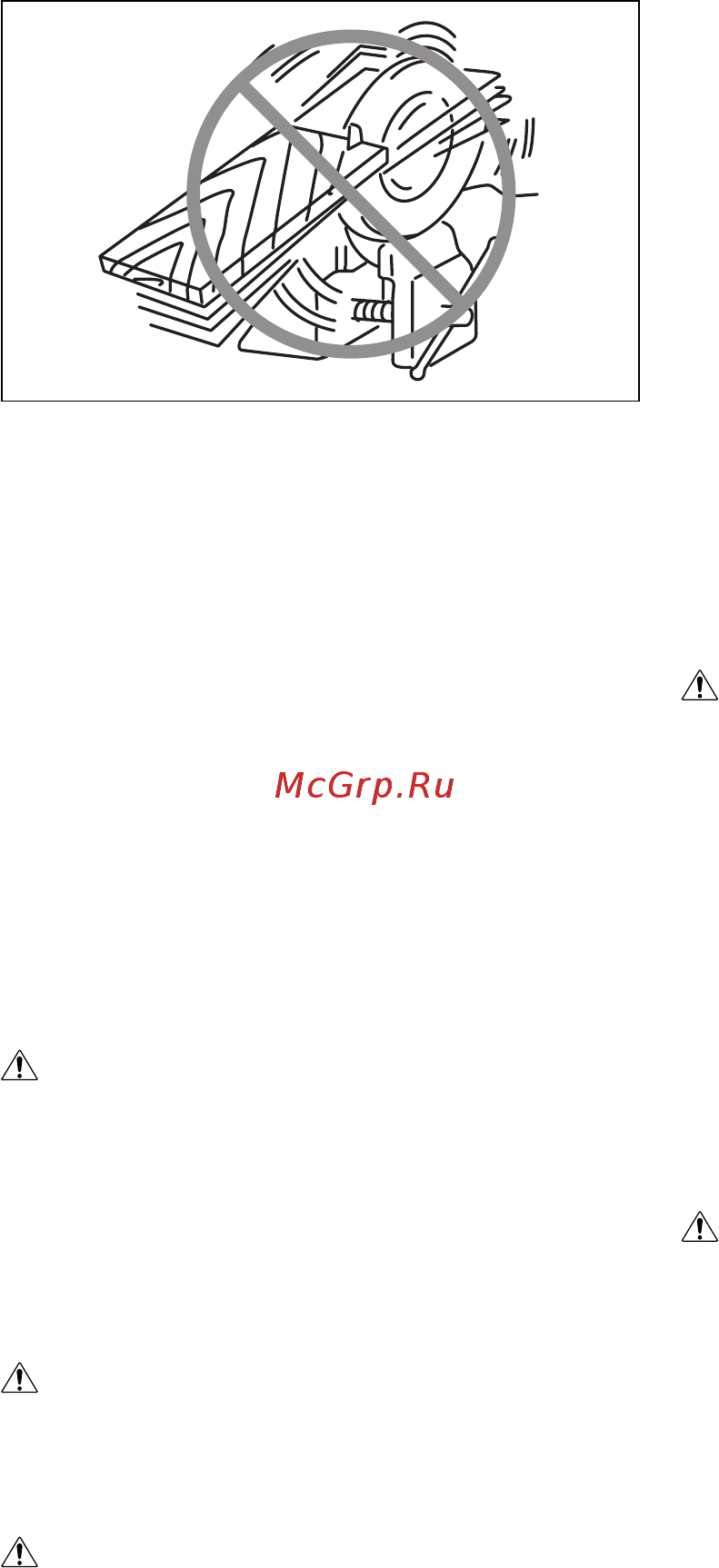

28. No intente nunca serrar con la sierra circular
sujetada al revés en un tornillo de banco. Es
sumamente peligroso y puede ocasionar graves
accidentes.
000029
29. Algunos materiales contienen sustancias quími-
cas que podrán ser tóxicas. Tenga precaución
para evitar la inhalación de polvo y el contacto
con la piel. Siga los datos de seguridad del abas-
tecedor del material.
30. No pare el disco haciendo presión lateral en el
disco.
31. Utilice siempre los discos recomendados en
este manual. No utilice ningún disco abrasivo.
32. Mantenga el disco afilado y limpio. La cola y la
resina de madera endurecidas en el disco frenan la
sierra y aumentan las posibilidades de que se pro-
duzcan retrocesos bruscos. Mantenga el disco lim-
pio desmontándolo primero de la herramienta, y
limpiándolo después con un producto para quitar
colas y resina; agua caliente o queroseno. No utilice
nunca gasolina.
33. Póngase máscara y protección para los oídos
cuando utilice la herramienta.
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA:
NO deje que la comodidad o familiaridad con el pro-
ducto (a base de utilizarlo repetidamente) sustituya
la estricta observancia de las normas de seguridad
para el producto en cuestión. El MAL USO o el no
seguir las normas de seguridad establecidas en este
manual de instrucciones podrá ocasionar graves
heridas personales.
DESCRIPCIÓN DEL FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté apa-
gada y desenchufada antes de intentar realizar cual-
quier tipo de ajuste o comprobación en la ella.
Ajuste de la profundidad de corte (Fig. 1)
PRECAUCIÓN:
• Después de ajustar la profundidad de corte, apriete
siempre la palanca firmemente.
Afloje la palanca de la guía de profundidad y mueva la
base hacia arriba o hacia abajo. En la profundidad de
corte deseada, fije la base apretando la palanca.
Para obtener cortes más limpios y seguros, ajuste la pro-
fundidad de corte de forma que no sobresalga más de un
diente del disco de sierra por debajo de la pieza de tra-
bajo. La utilización de una profundidad de corte apro-
piada ayuda a reducir la posibilidad de que se produzcan
peligrosos RETROCESOS BRUSCOS que pueden oca-
sionar heridas personales.
Corte en bisel (Fig. 2, 3 y 4)
Afloje la palanca frontal y la tuerca de orejetas trasera.
Ajuste el ángulo deseado (0° – 50°) inclinando según
corresponda, después apriete la palanca y la tuerca de
orejetas firmemente.
Utilice el retenedor de 45° cuando haga cortes de 45°
precisos. Gire el retenedor hacia la derecha completa-
mente para corte en bisel (0° – 45°) y gírelo hacia la
izquierda para cortes en bisel de 0° – 50°.
Guía visual (Fig. 5)
Para cortes rectos, alinee la posición 0° de la parte
delantera de la base con la línea de corte. Para cortes en
bisel a 45°, alinee la posición 45° con la misma. La posi-
ción de la guía superior es ajustable.
Accionamiento del interruptor (Fig. 6)
PRECAUCIÓN:
• Antes de enchufar la herramienta, compruebe siempre
para cerciorarse de que el gatillo interruptor se acciona
debidamente y que vuelve a la posición “OFF” cuando
lo suelta.
Para evitar que el gatillo interruptor pueda accionarse
accidentalmente, se ha provisto un botón de desbloqueo.
Para poner en marcha la herramienta, presione hacia
dentro el botón de desbloqueo y apriete el gatillo inte-
rruptor.
Suelte el gatillo interruptor para parar.
No apriete el interruptor de palanca con fuerza sin apre-
tar la palanca de desbloqueo. Esto podrá ocasionar la
rotura del interruptor.
Para el modelo HS6101, HS7101
Encendido de la lámpara (Fig. 7)
PRECAUCIÓN:
• No mire a la luz ni vea la fuente de luz directamente.
La lámpara se enciende cuando la herramienta está
enchufada. La lámpara se mantendrá encendida hasta
que la herramienta sea desenchufada.
NOTA:
• Utilice un paño seco para quitar la suciedad de la lente
de la lámpara. Tenga cuidado de no rayar la lente de la
lámpara, porque podrá disminuir la iluminación.
• No utilice gasolina, disolvente o similares para limpiar
la lente de la lámpara. Si utiliza tales sustancias se
dañará la lente.
