EN
1
10

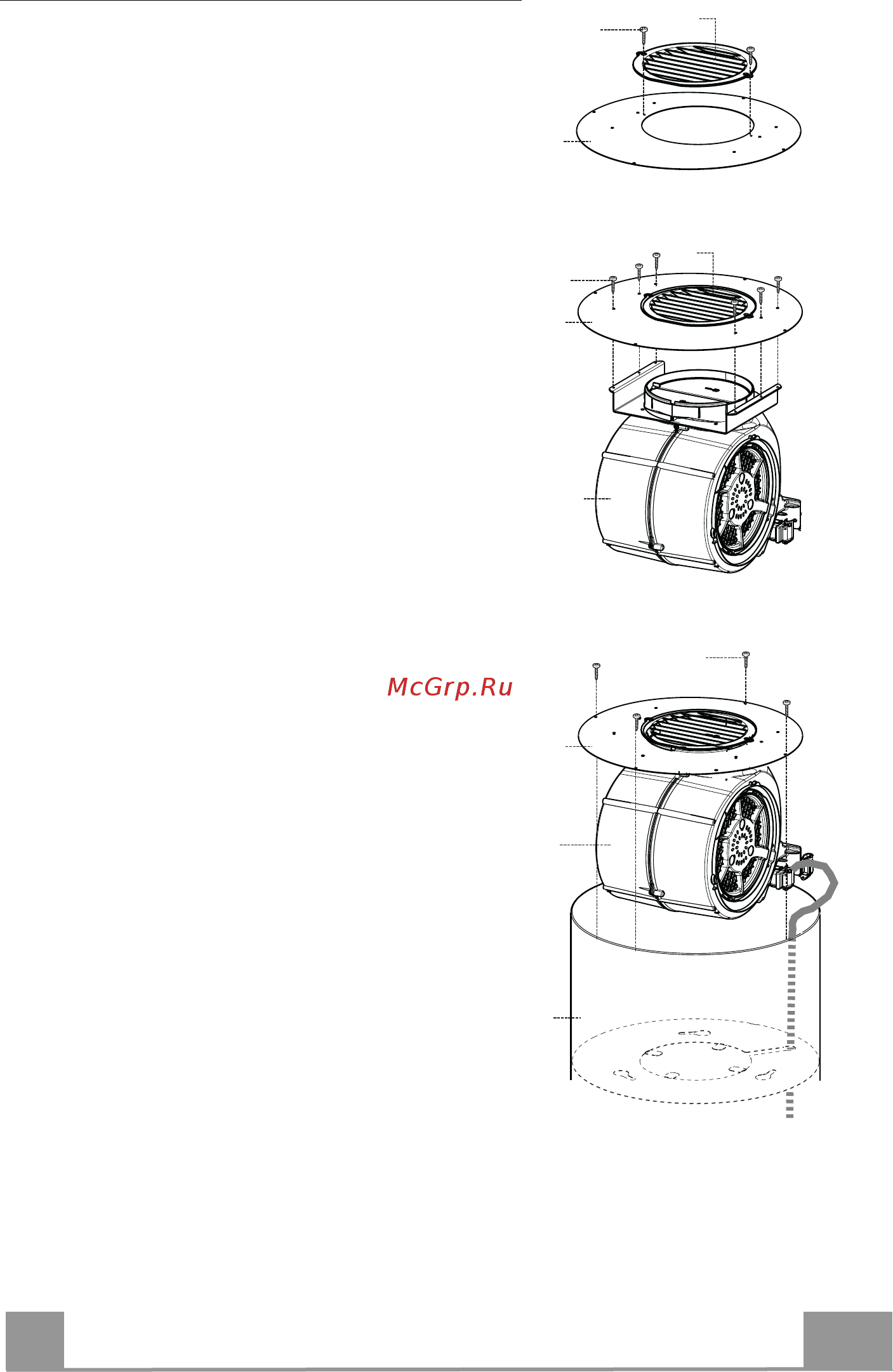

Fitting the Motor-Plug-Hood Canopy Unit
• Fix the directional grille 8 on the recirculation air
outlet using the 2 screws 12e (2,9 x 9,5) provided.
• Using 6 Screws 12d provided, join the Fan unit 3 to
the Plug 4.
• Using 4 screws 12d provided, fasten the resulting
assembly to the Hood Canopy 1 taking care to ensure
that the electrical wiring connected passes inside the
Hood Canopy in the slot provided.
3
4
8
12d
1
3
4
12d
4
8
12e
