FR
2
21

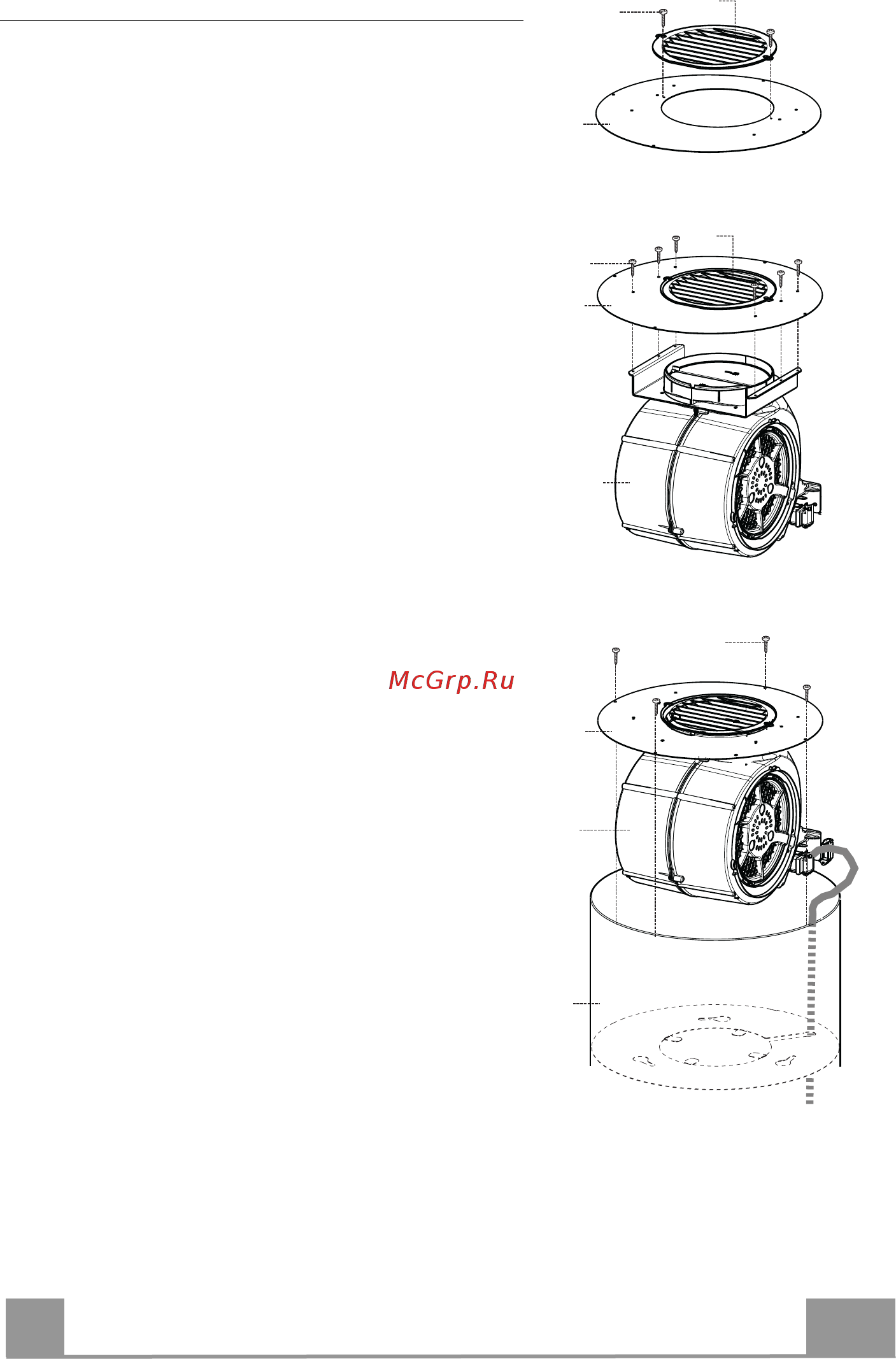

Fixation Groupe Moteur – Bouchon – Corps de
hotte
• Fixer la Grille orientée 8 sur la sortie de l’air recyclé
à l’aide de 2 Vis 12e (2,9 x 6,5) fournies avec
l’appareil.
• À l’aide des 6 vis 12d fournies, assembler le groupe
ventilateur 3 au bouchon 4.
• Serrer à l'aide des 4 vis 12d fournies le groupe ainsi
obtenu au corps de hotte 1, en faisant attention au
câblage électrique relié qui doit passer à l’intérieur
du corps de hotte dans le trou prévu à cet effet.
3
4
8
12d
1
3
4
12d
4
8
12e
