Fitting the Hood Support

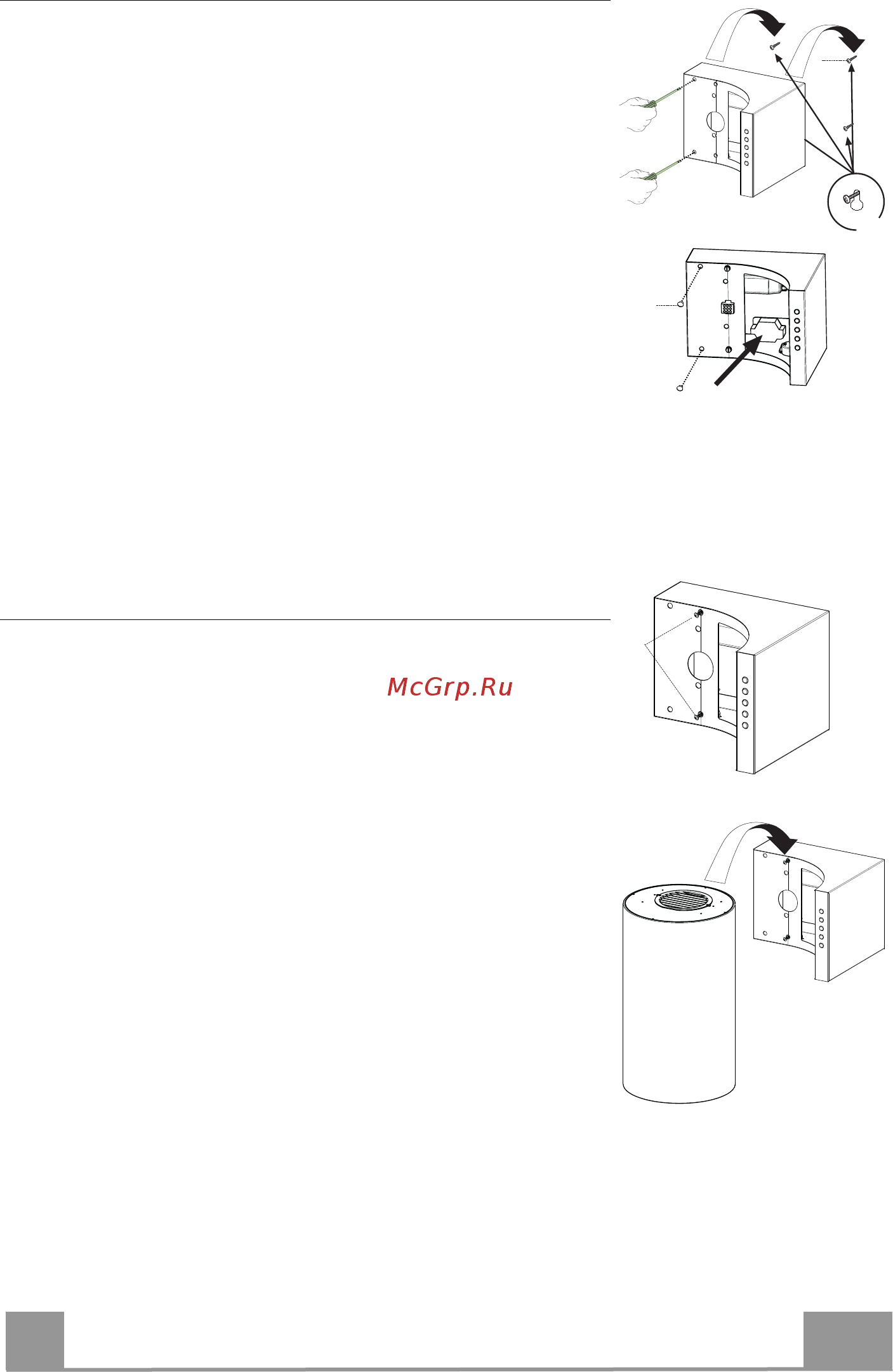

• Hook the Hood Support 2 to the 4 screws 12a protruding from
the wall, checking the level.
• Lock the 2 screws 12a on the right that are visible and easy to
reach.
• Lock the 2 screws 12a on the left that can be reached through
the holes on the left of the Hood Support, as shown in the fig-
ure. When the operation has been completed, insert the 2 Plugs
20 into the holes.
• Before carrying out any operation the Hood must be
disconnected by removing the plug from the power socket or
turning off the main switch.
• Open the Electrical wiring box by unfastening the screws on
the cover.
• Connect the wiring block to the mains power supply and close
the cover again with the screws previously removed.
12a
4X
20
Fitting the Hood Support
• Partially fasten the 2 screws 12c.
• Hook the Hood Canopy 1 to the 2 screws 12c.
12c
