EN
1
12

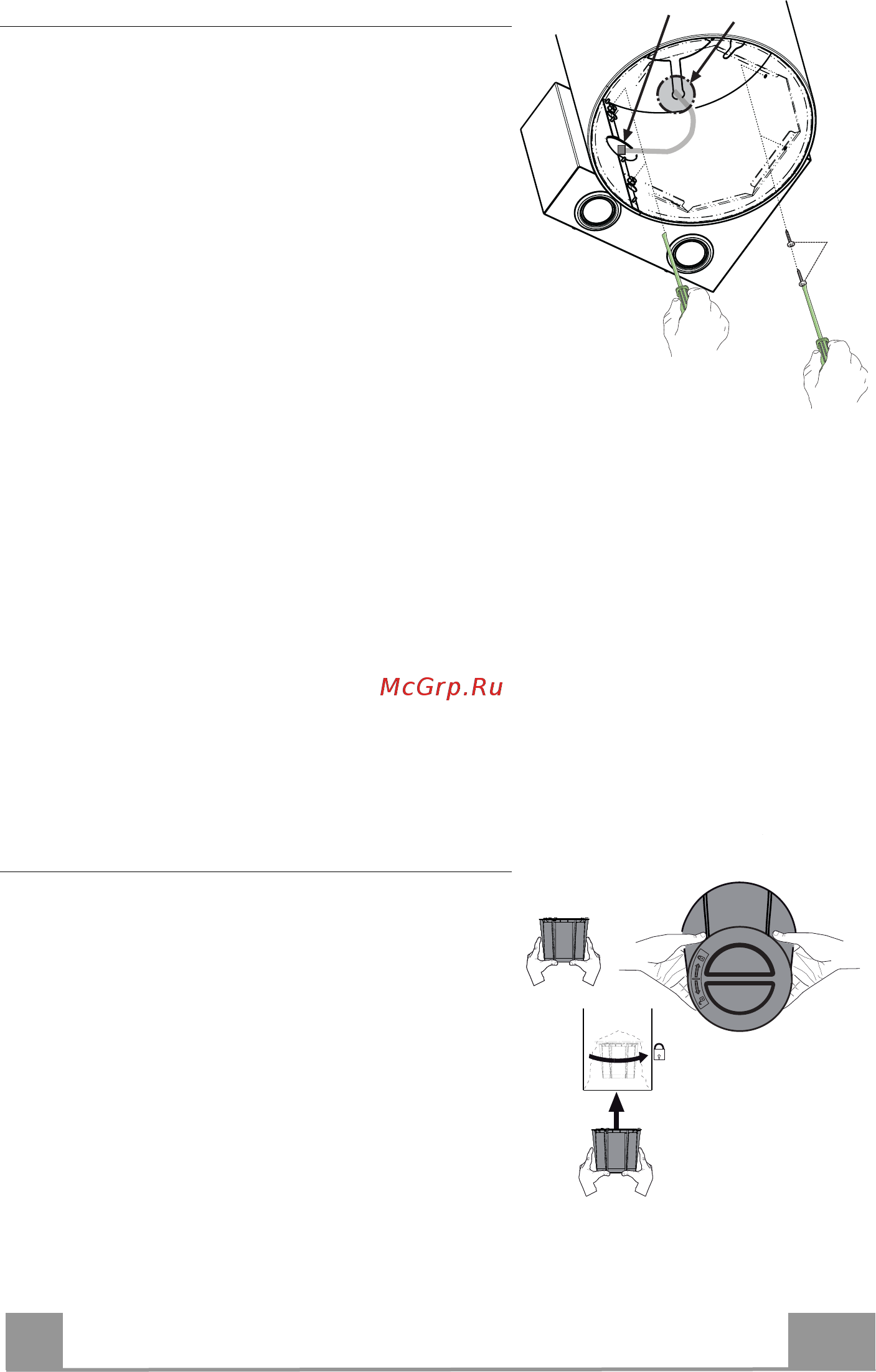

Fixing the Hood Canopy
• Remove the Metal grease filters using the handles
provided.
• From the inside of the hood canopy, fasten the 2
screws 12b provided.
• From the inside of the hood canopy, completely
fasten the 2 screws 12c partially fastened as
described above.
• Make sure that the wires from the Motor unit are
connected to the connector indicated (B) passing
through the specially provided slot (A).
12b
A
B
Fitting the Activated Charcoal Cartridge
• Fit the Activated Charcoal Cartridge from under the
Hood canopy, locking it into the slots provided and
turning it to fix.
• Replace the Metal grease filter.
