DE
3
31
MONTAGE

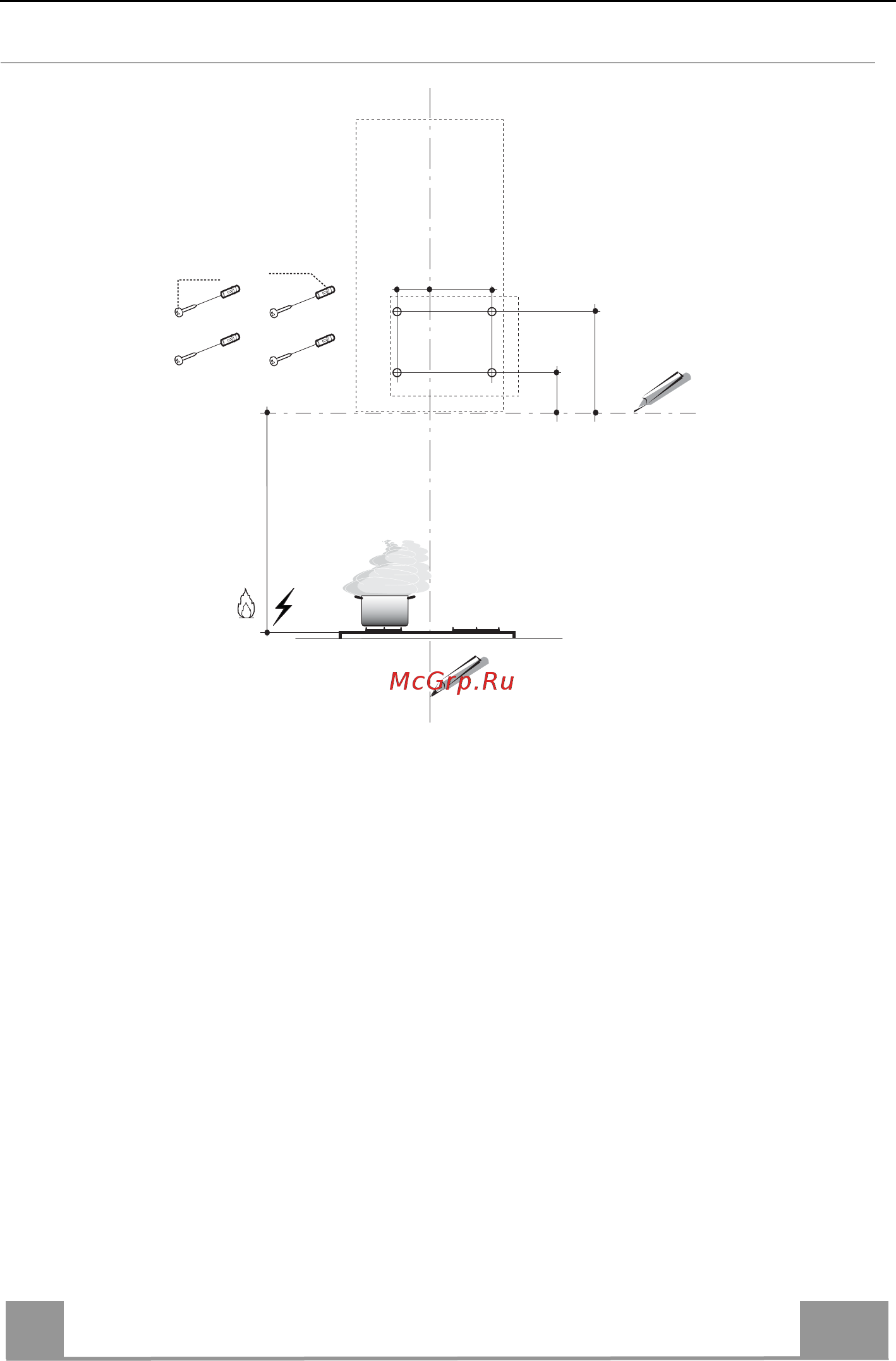

Wandbohrungen
12a
11
650 mm min
78
650 mm min
164
59
261
Bei Montage der Haube ist darauf zu achten, dass über der Haube ein Abstand von mindestens 8-
10 cm zur oberen Begrenzung (Decke oder Brett) einzuhalten ist.
An der Wand folgendes anzeichnen:
• eine senkrechte Linie bis zur Decke oder zur oberen Kante in der Mitte des Installationsbe-
reichs der Haube,
• eine horizontale Linie an: min. 650 mm oberhalb der Kochfläche;
• Wie angegeben jeweils einen Bezugspunkt an 78 mm und an 261 mm entlang der
horizontalen Bezugslinie markieren.
• Wie angegeben einen Bezugspunkt an 164 mm rechts von der vertikalen Bezugslinie und an
59 mm links von der vertikalen Bezugslinie markieren und die Nivellierung kontrollieren.
• Die markierten Punkte mit einem Bohrer ø 8 mm bohren.
• Die Dübel 11 in die Bohrlöcher einsetzen.
• Die 4 mitgelieferten Schrauben 12a (4,2 x 44,4) in die Löcher zur Fixierung der
Haubenhalterung einschrauben. Dabei zwischen der Wand und dem Schraubenkopf 5-6 mm
Platz lassen.
