100 Принтер для карточек Zebra ZXP Series 3: руководство пользователя P1032297-151 Вер. A
Компоненты для печати смарт-карт
Выходной лоток
Выходной лоток размещается с левой стороны принтера и служит приемником
для напечатанных карточек.

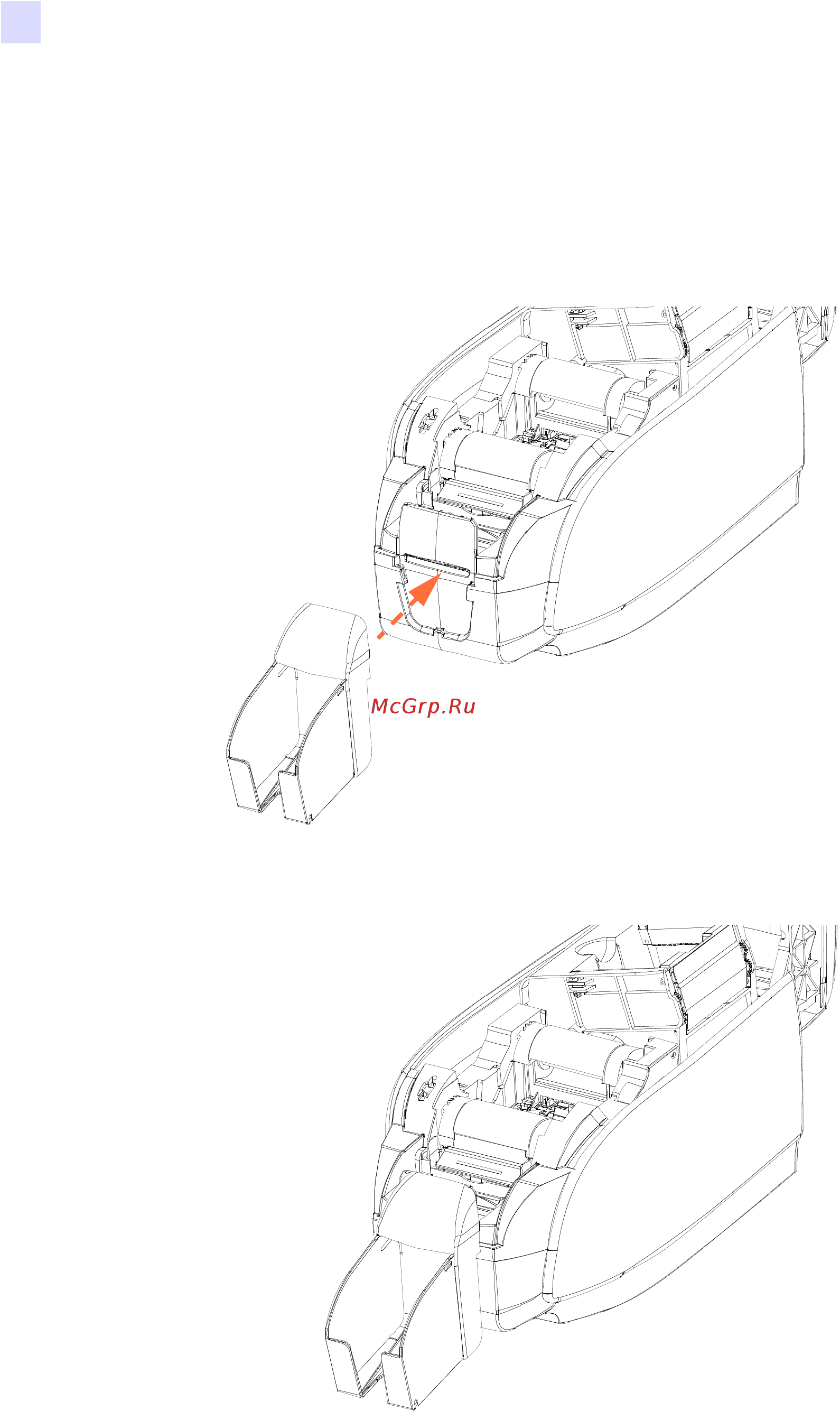

Шаг 1. Уста новите выходной лоток так, чтобы четыре выступа на лотке оказались
вставлены в четыре паза на передней части принтера.
Шаг 2. Убедитесь, что выходной лоток надежно зафиксирован.
