Zebra ZXP-3 [64/120] Процедура чистки
![Zebra ZXP-3 [64/120] Процедура чистки](/views2/1303412/page64/bg40.png)
60 Принтер для карточек Zebra ZXP Series 3: руководство пользователя P1032297-151 Вер. A
Чистка
Чистка системы
Процедура чистки
Шаг 1. Уста новите выключатель питания принтера в положение ВКЛ ( | ) и затем
нажмите и удерживайте многофункциональную кнопку управления в течение
5 секунд.
Шаг 2. Когда начнется цикл чистки, на ЖК-дисплее отобразится сообщение
REMOVE
RIBBON THEN CLOSE LID (ИЗВЛЕКИТЕ ЛЕНТУ И ЗАКРОЙТЕ КРЫШКУ
КОРПУСА)
.
Шаг 3. После извлечения ленты и закрытия крышки корпуса отобразится сообщение
EMPTY FEEDER THEN CLOSE COVER (ОСВОБОДИТЕ УСТРОЙСТВО
ПОДАЧИ И ЗАКРОЙТЕ КРЫШКУ)
.
Шаг 4. Если открыть крышку корпуса и закрыть ее без извлечения ленты, на дисплее
останется сообщение
REMOVE RIBBON THEN CLOSE LID (ИЗВЛЕКИТЕ
ЛЕНТУ И ЗАКРОЙТЕ КРЫШКУ КОРПУСА)
.
Шаг 5. Если в принтере находится карточка, то после извлечения ленты и закрытия
крышки микропрограмма вытолкнет карточку из принтера. Отобразится
сообщение
EJECTING CARD (ИЗВЛЕЧЕНИЕ КАРТОЧКИ).
Шаг 6. На ЖК-дисплее отобразится сообщение
FEED LONG CLEANING CARD
(ВСТАВЬТЕ ДЛИННУЮ ЧИСТЯЩУЮ КАРТОЧКУ)
. Когда датчик карточек
определит наличие чистящей карточки, она будет подана в принтер
спомощьюваликов.
Шаг 7. По завершении процесса чистки принтер вытолкнет чистящую карточку.
Если датчик карточек все еще определяет наличие чистящей карточки,
отображается сообщение
REMOVE LONG CLEANING CARD (ИЗВЛЕКИТЕ
ДЛИННУЮ ЧИСТЯЩУЮ КАРТОЧКУ)
.

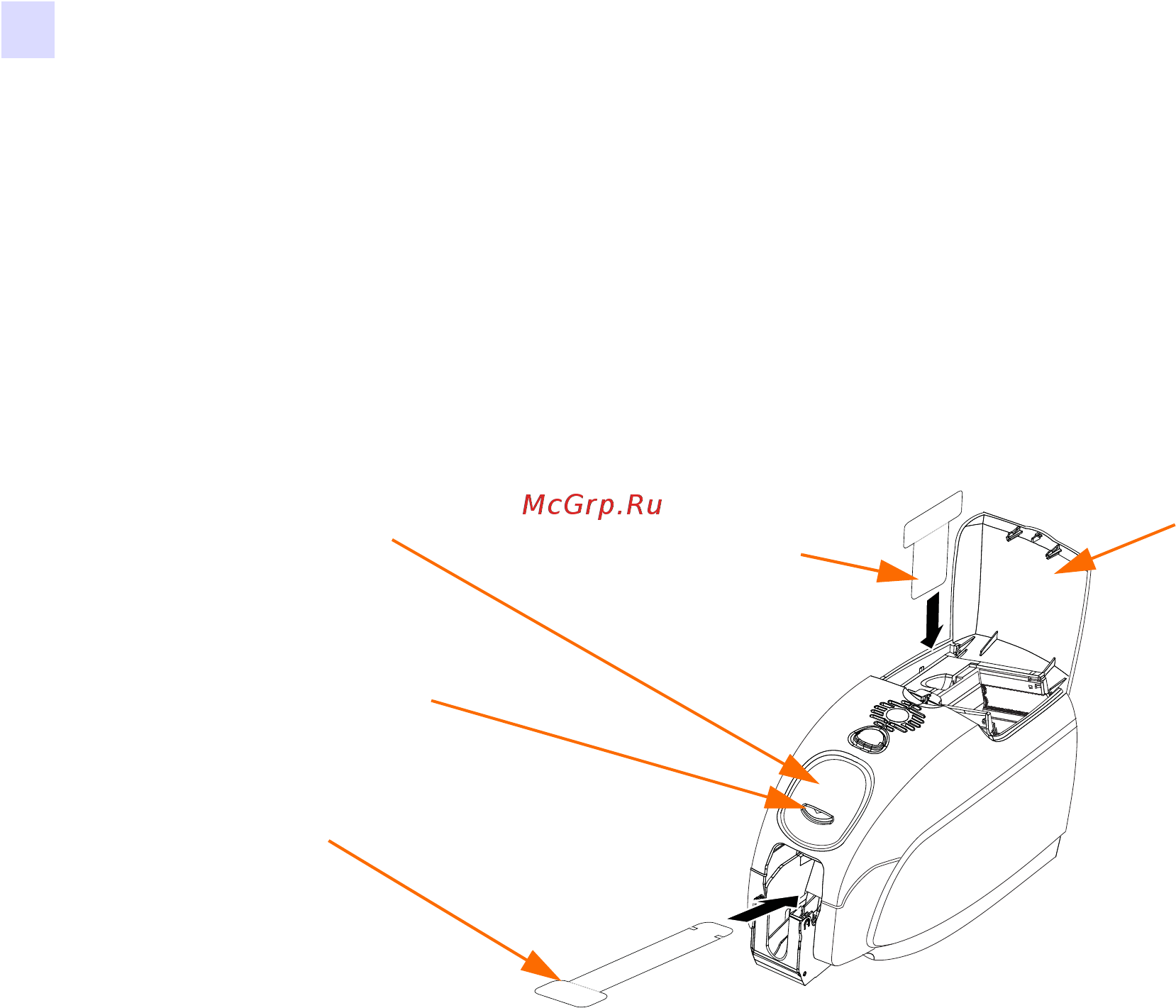

Чистящая карточка
для тракта
Чистящая карточка
для устройства подачи
Крышка
устройства
подачи
карточек
Многофункциональная
кнопка управления
Многофункциональная
ЖК-панель
