76 Принтер для карточек Zebra ZXP Series 3: руководство пользователя P1032297-151 Вер. A
Технические характеристики

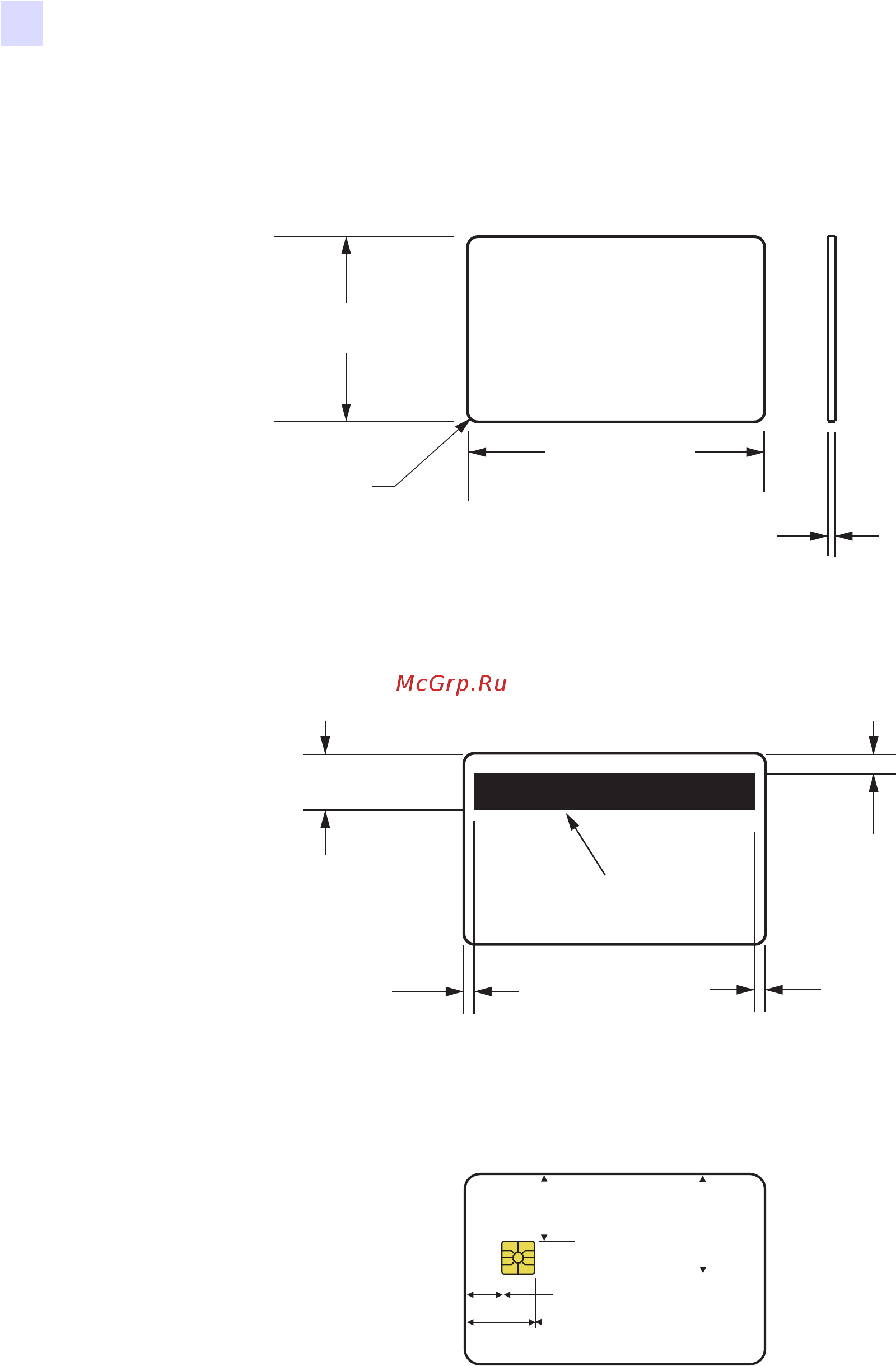

Размеры карточек согласно стандарту ISO
Размеры карточек согласно стандарту ISO
Размеры обычной карточки согласно стандарту ISO 7810
Размеры карточки с магнитной полосой согласно стандарту
ISO 7811
Расположение контактов на смарт-карте согласно стандарту
ISO 7816
53,98 ± 0,050 мм
(2,125 ± 0,002 дюйма)
Радиус
3,18 мм
(0,125 дюйма)
85,72 ± 0,25 мм
(3,375 ± 0,010 дюйма)
0,23–0,84 мм
(0,009–0,034 дюйма)
Мин. 15,82 мм (0,623 дюйма)
0–2,92 мм 0–2,92 мм
МАГНИТНАЯ ПОЛОСА
Макс. 5,54 мм (0,218 дюйма)
(0–0,115 дюйма)(0–0,115 дюйма)
10,25 мм (0,403 дюйма)
19,87 мм (0,782 дюйма)
19,23 мм
(0,757 дюйма)
28,55 мм
(1,124 дюйма)
