106 Принтер для карточек Zebra ZXP Series 3: руководство пользователя P1032297-151 Вер. A
Режим одиночной подачи карточек с помощью CardSense
TM
Установка набора CardSense для одиночной подачи
карточек
Шаг 1. Выключите принтер.
Шаг 2. Откройте крышку корпуса и извлеките кассету с лентой.

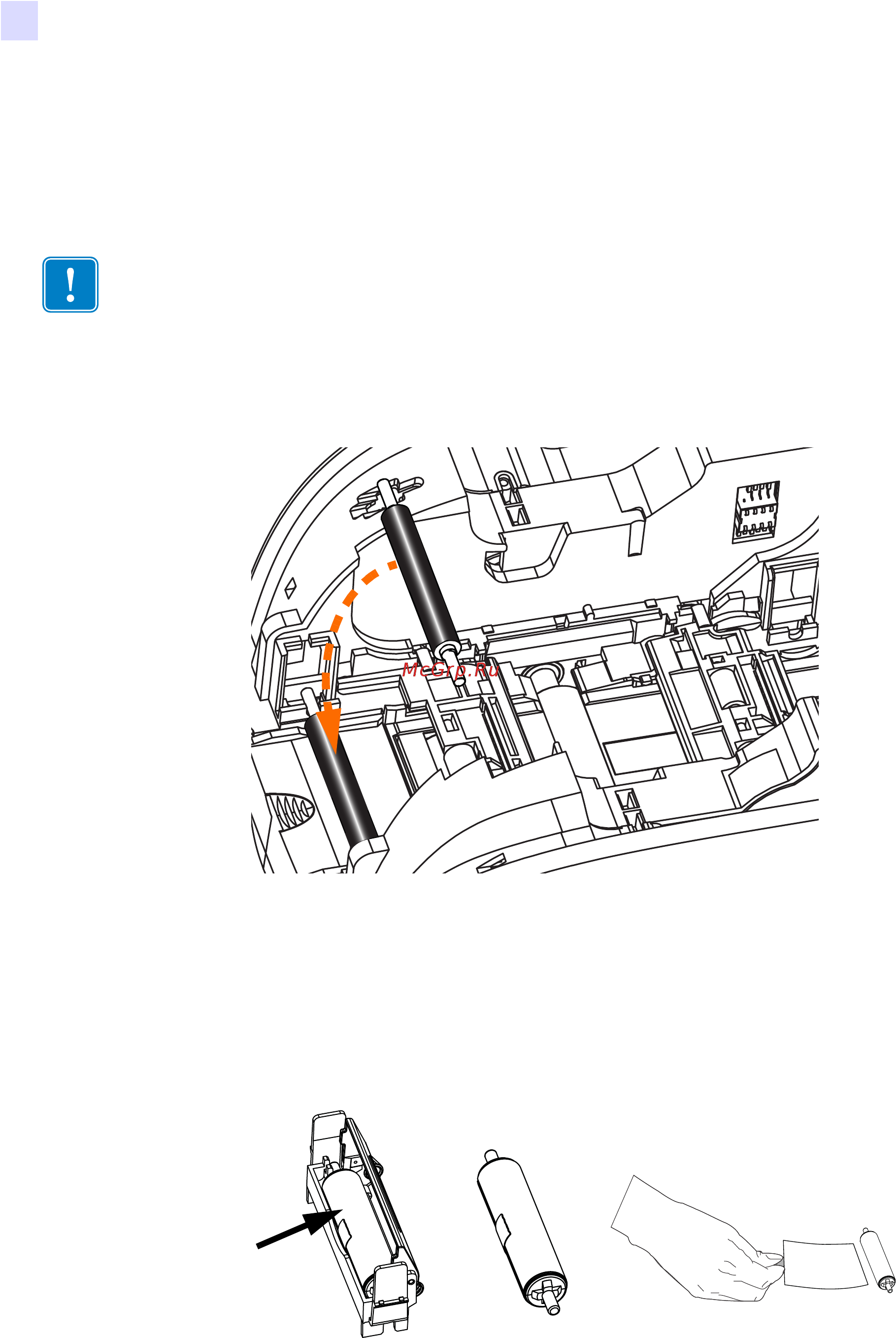

Шаг 3. Уст ано в и те черный валик. Поместите его между синими зажимами,
расположенными непосредственно за прорезью для подачи карточек,
инажмите на него сверху до упора.
Шаг 4. Уд е р ж и ва я валик в таком положении, ВКЛЮЧИТЕ питание. Раздастся громкий
щелчок, означающий, что валик надежно закрепился зажимами.
Шаг 5. Теперь отпустите валик и ВЫКЛЮЧИТЕ питание принтера.
Шаг 6. Откройте картридж для чистки. В новом картридже для чистки будет
содержаться чистящий валик с защитной пленкой.
Важно • Убедитесь, что выходной лоток закрыт.
Новый
чистящий
валик
сзащитной
пленкой
