Приступая к работе
Компоненты, элементы управления и индикаторы
P1032297-151 Вер. A Принтер для карточек Zebra ZXP Series 3: руководство пользователя 3
Компоненты, элементы управления и индикаторы

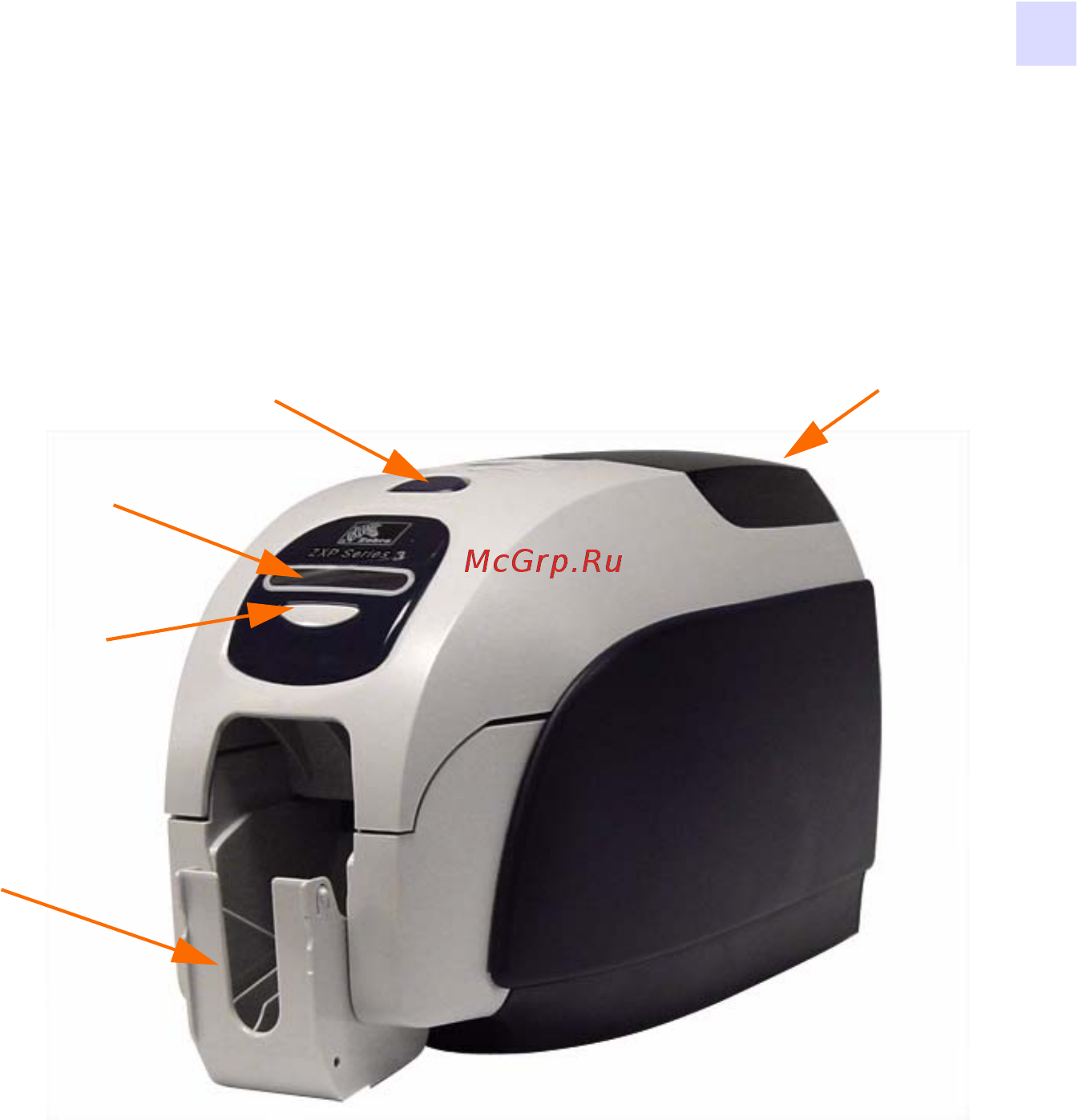

На приведенном ниже рисунке показаны некоторые из внешних компонентов принтера;
вид изнутри см. в Разделе 3.
• Крышка устройства подачи карточек — открытие крышки дает доступ
кавтоматическому устройству подачи карточек. Полупрозрачная крышка позволяет
видеть, когда запас карточек в источнике заканчивается. Емкость устройства подачи
— 100 карточек.
• Кнопка открытия крышки корпуса — при нажатии кнопки открывается
крышка
принтера. Это дает доступ к внутренним компонентам принтера для смены кассеты
с лентой, чистящих валиков, а также для чистки принтера.
• Многофункциональная ЖК-панель — отображает информацию о состоянии
принтера. Кроме того, на панели выводятся сообщения, предупреждающие
пользователя о необходимости каких-либо действий и указывающие
на определенные неисправные состояния.
• Многофункциональная кнопка управления —
служит для вызова нескольких
функций; функции описаны в соответствующих разделах данного документа.
• Выходной лоток — расположен с лицевой стороны, имеет емкость 100 карточек.
Обратите внимание, что принтеры для карточек ZXP Series 3 с компонентом для
печати смарт-карт оснащены другим выходным лотком; см. Приложение C.
Крышка устройства подачи
карточек
Кнопка открытия
крышки корпуса
Многофункциональная
ЖК-панель
Многофункциональная
кнопка управления
Выходной лоток
