Установка принтера
Загрузка кассеты слентой
P1032297-151 Вер. A Принтер для карточек Zebra ZXP Series 3: руководство пользователя 29

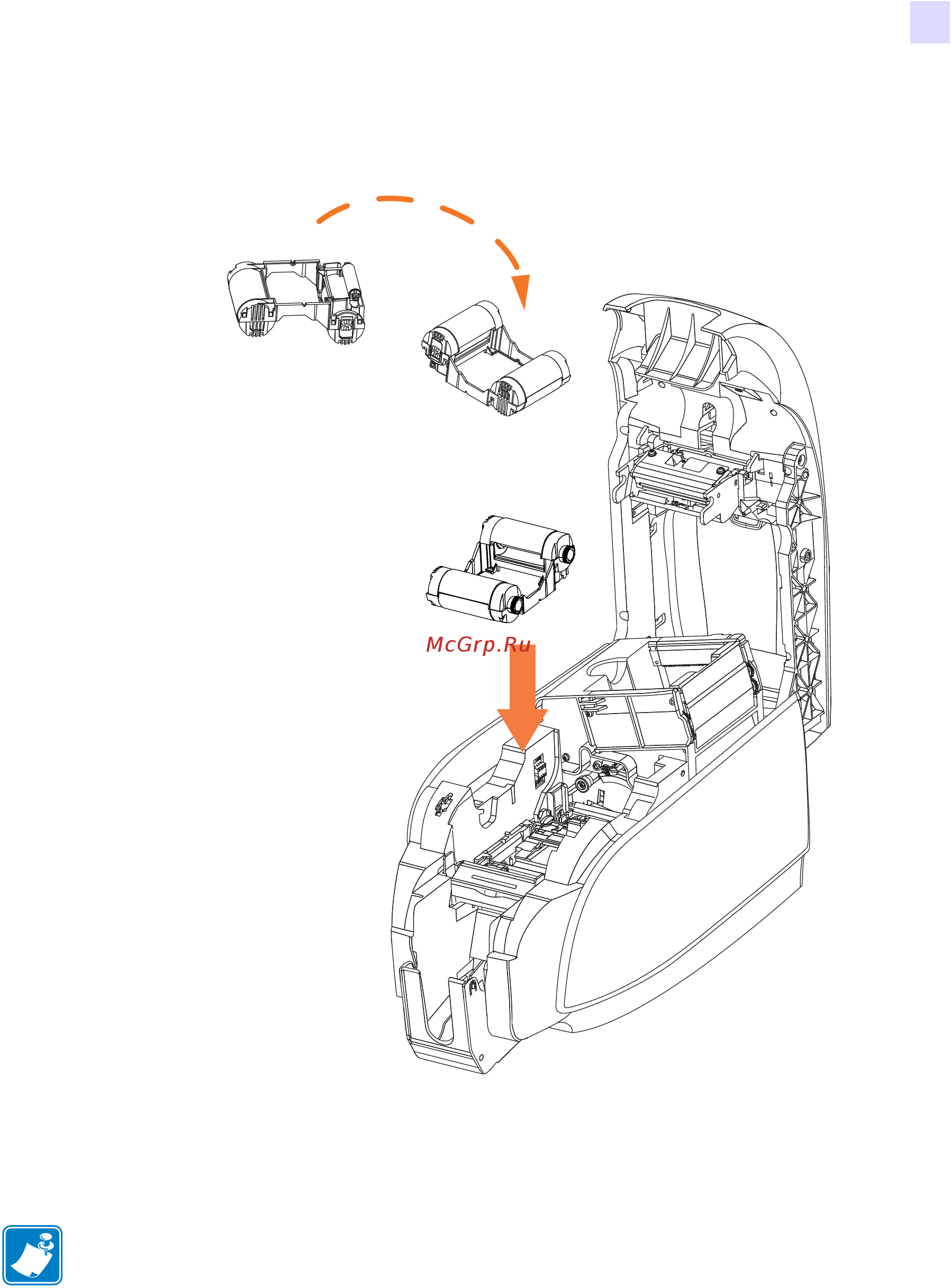

3. Вставьте кассету с лентой таким образом, чтобы чистящий валик был обращен вниз
и шестерни на концах валиков попадали в соответствующие пазы.
4. Закройте крышку корпуса принтера и нажмите на нее так, чтобы раздался хорошо
различимый щелчок.
Примечание • После закрытия крышки лента будет автоматически синхронизирована
при включении питания принтера.
