Установка принтера
Загрузка карточек
P1032297-151 Вер. A Принтер для карточек Zebra ZXP Series 3: руководство пользователя 31
3. Снимите целлофановую упаковку с пачки карточек.

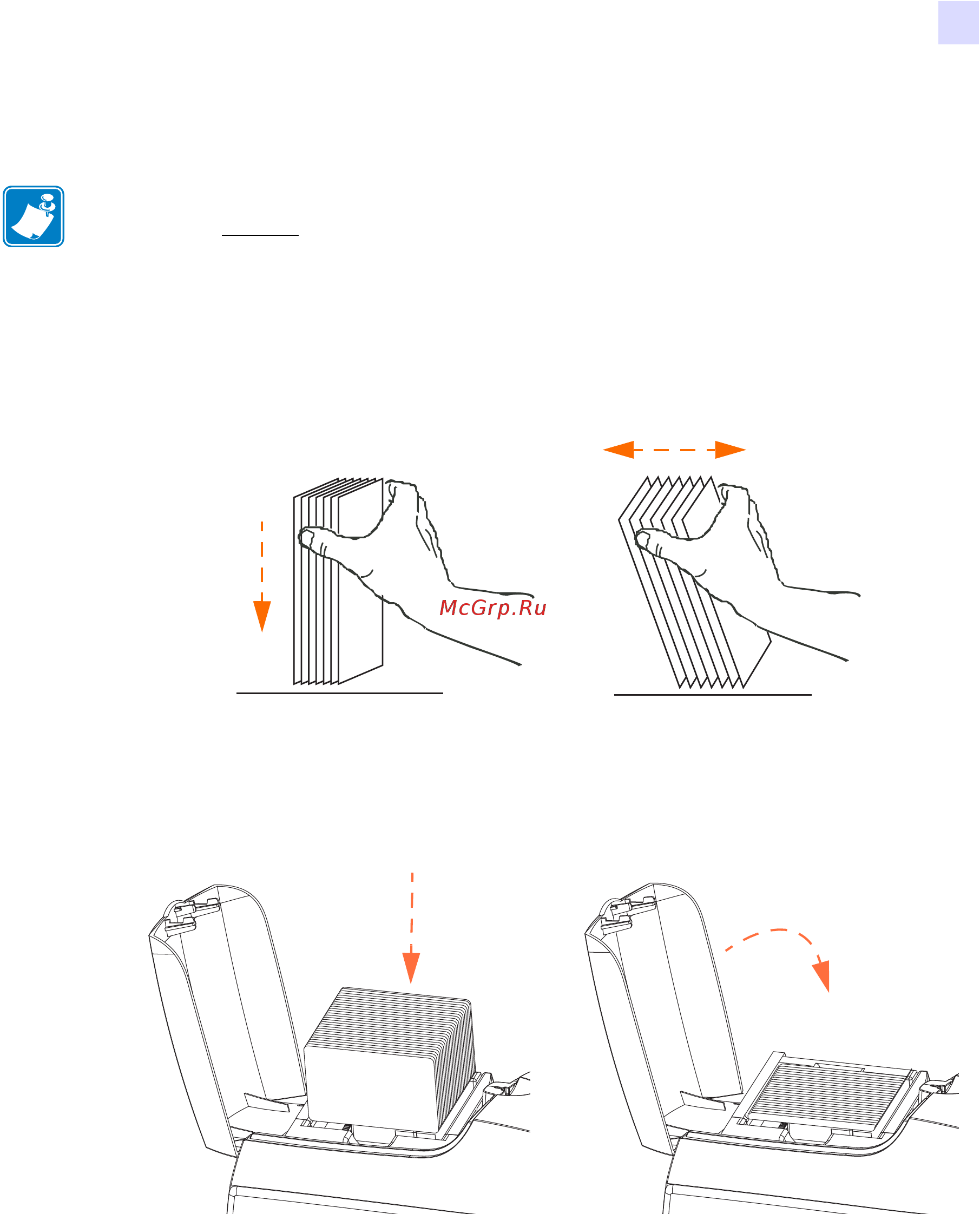

4. Уд е р ж и вая пачку карточек за бока, расположите ее вертикально по отношению
кплоской поверхности (например, к поверхности стола). Затем наклоняйте пачку
вперед и назад на угол, примерно равный 45
°, чтобы разделить все карточки.
5. Восстановите первоначальную (параллелепипедную) форму пачки карточек.
6. Поместите пачку объемом до 100 карточек в устройство подачи карточек.
7. Закройте крышку устройства подачи карточек. Когда крышка устройства подачи
карточек будет закрыта, механизм блокировки направляющей для вставки карточек
будет автоматически разблокирован.
Примечание • Из-за статического заряда или заусенцев, которые образуются на краях
в процессе высекания, возможно сильное слипание отдельных карточек. Такие
карточки должны
быть отделены друг от друга перед загрузкой в устройство подачи.
Впротивном случае возможно появление серьезных проблем при подаче или печати.
