Параметры и настройки принтера
Настройка печати с помощью принтера для карточек
P1032297-151 Вер. A Принтер для карточек Zebra ZXP Series 3: руководство пользователя 53
Ribbon Type (Тип ленты) — отображение типа ленты, установленной в принтере.

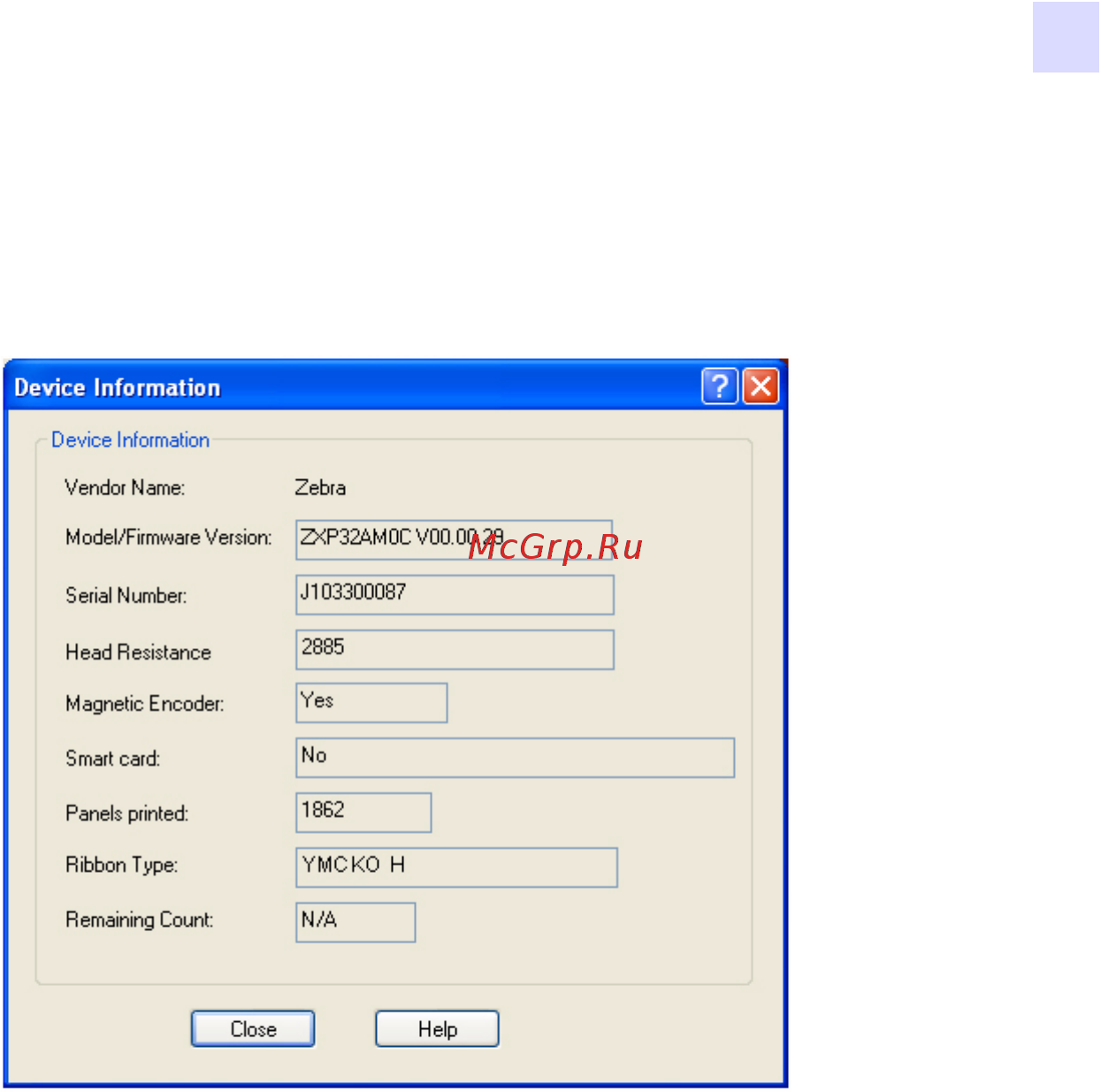

Нажмите кнопку Printer/Ribbon Details (Сведения о принтере/ленте),
чтобы открыть окно Device Information (Сведения об устройстве):
• Print on both sides (Печать на обеих сторонах) — выбор односторонней или
двусторонней печати.
• Front and Back (Лицевая и обратная стороны) — выбор возможностей
двусторонней печати.
Варианты зависят от типа ленты, например:
YMCKOK
• YMCKO on Front, K on Back (YMCKO на лицевой
, K на обратной)
• YMCKO on Front, YMCKO on Back (YMCKO на лицевой, YMCKO
на обратной)
YMCKO
• YMCKO on Front, YMCKO on Back (YMCKO на лицевой, YMCKO
на обратной)
• YMCO on Front, K on Back (YMCO на лицевой, K на обратной)
• Monochrome Conversion (Монохромное преобразование) — задание метода
монохромного преобразования, используемого при печати. Выбор различных
вариантов по-разному отражается на способе печати изображения.
Возможные варианты:
•Diffusion (Диффузия)
• Halftone Regular (Равномерные полутона)
• Barcode (Штрих-код)
