Конструкция и функционирование
Грязеулавливающий фильтр
099-002032-EW508
29.04.2010
37
5.11 Грязеулавливающий фильтр
УКАЗАНИЕ
Этот дополнительный компонент может быть установлен отдельно в качестве опции, см. Раздел
Принадлежности.
Грязеулавливающий фильтр может быть использован в местах с необычно высоким содержанием загрязнений
и пыли в воздухе. Фильтр сокращает время включения сварочного аппарата по причине уменьшения потока
охлаждающего воздуха. В зависимости от запыленности фильтр следует регулярно демонтировать и чистить
(продувка сжатым воздухом).
1
2
3

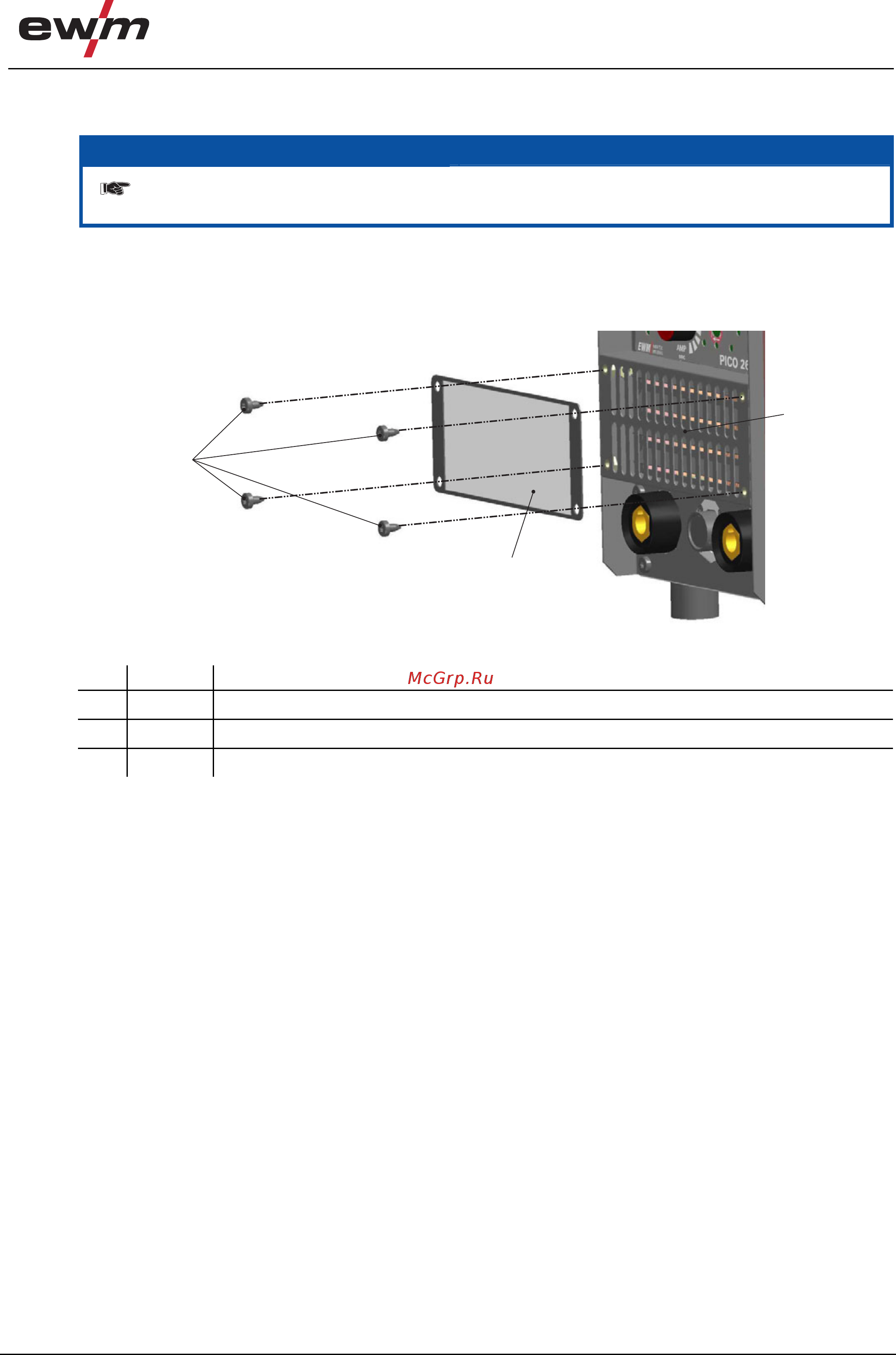

Рисунок 5-15
Поз. Символ Описание 0
1
4 крепежных винта для грязеулавливающего фильтра
2
Грязеулавливающий фильтр с крепежным элементом
3
Впускное отверстие для охлаждающего воздуха
• Закрепите грязеулавливающий фильтр с помощью 4 крепежных винтов на передней панели сварочного аппарата
(вход охлаждающего воздуха).
