Конструкция и функционирование
Сварка ВИГ
30
099-002032-EW508
29.04.2010
5.7.1.1 Подача защитного газа
• Зафиксировать баллон защитного газа страховочной цепью.

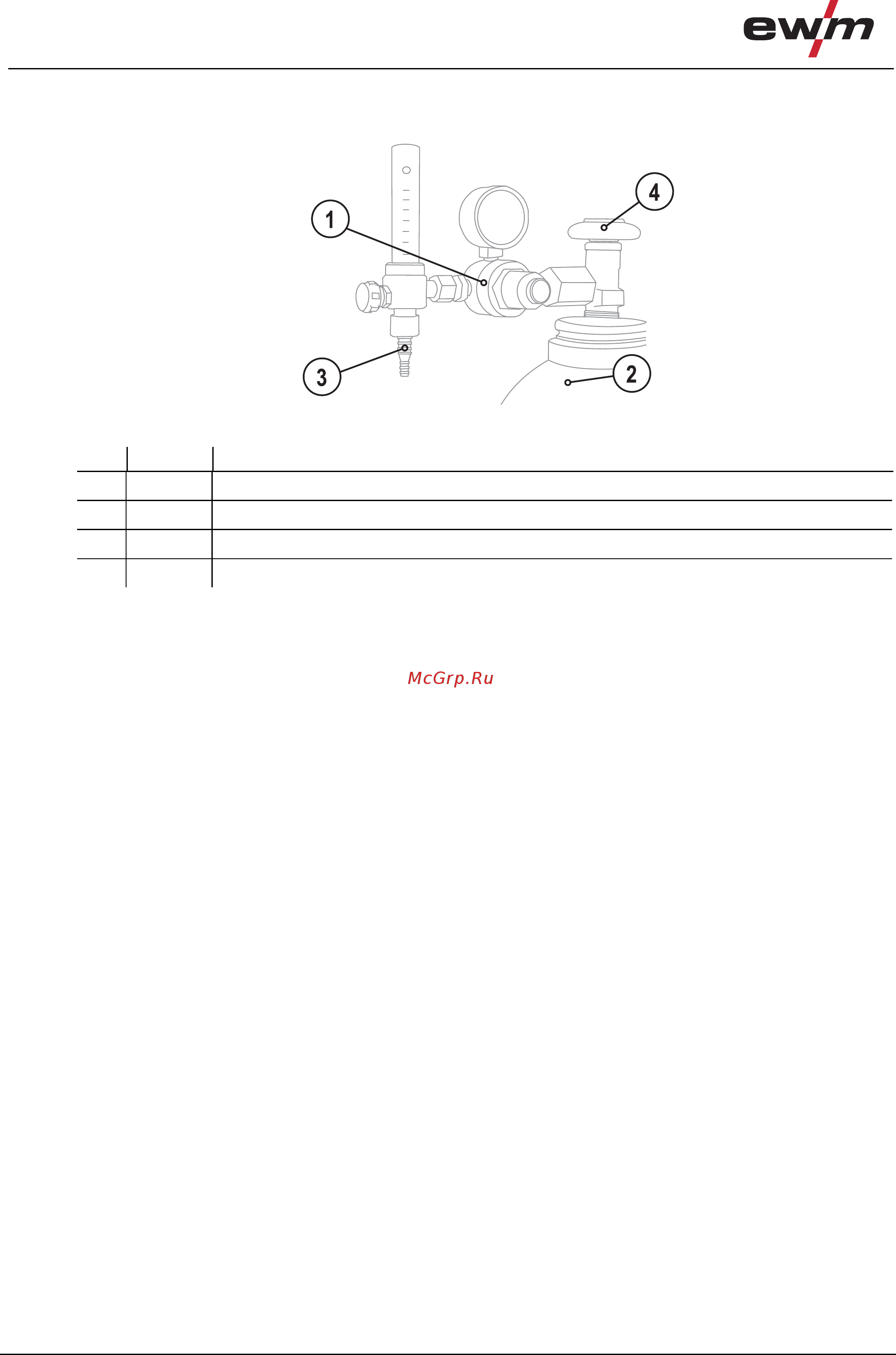

Рисунок 5-9
Поз. Символ Описание 0
1
Редуктор давления
2
Баллон с защитным газом
3
Выходной стороне редуктора
4
Клапан газового баллона
• Герметично привинтите редуктор на вентиль газового баллона.
• Прикрутить соединительный штуцер защитного газа сварочной горелки к редуктору давления баллона защитного
газа.
• Медленно откройте вентиль газового баллона.
• Откройте перекидной вентиль сварочной горелки.
Перед каждой сваркой перекидной вентиль необходимо открыть и закрыть по завершении сварки.
• Установите с помощью редуктора расход защитного газа в диапазоне 4 – 15 л/мин в за
виси
мости от силы тока и
материала.
Эмпирическое правило расчета расхода защитного газа:
Диаметр газового сопла в мм равен расходу газа в л/мин.
Например: расход газа при использовании газового сопла 7 мм равен 7 л/мин.
