Конструкция и функционирование
Сварка ВИГ
32
099-002032-EW508
29.04.2010
5.7.2.2 Pico 300 cel pws
УКАЗАНИЕ
В случае с приборами с переключением полярности (PWS) при выборе «Вид сварки ВИГ»
полярность тока сварки изменяется следующим образом:
• Клемма подключения электрододержателя = полярность тока сварки «-»,
• Клемма подключения массы = полярность тока сварки «+».

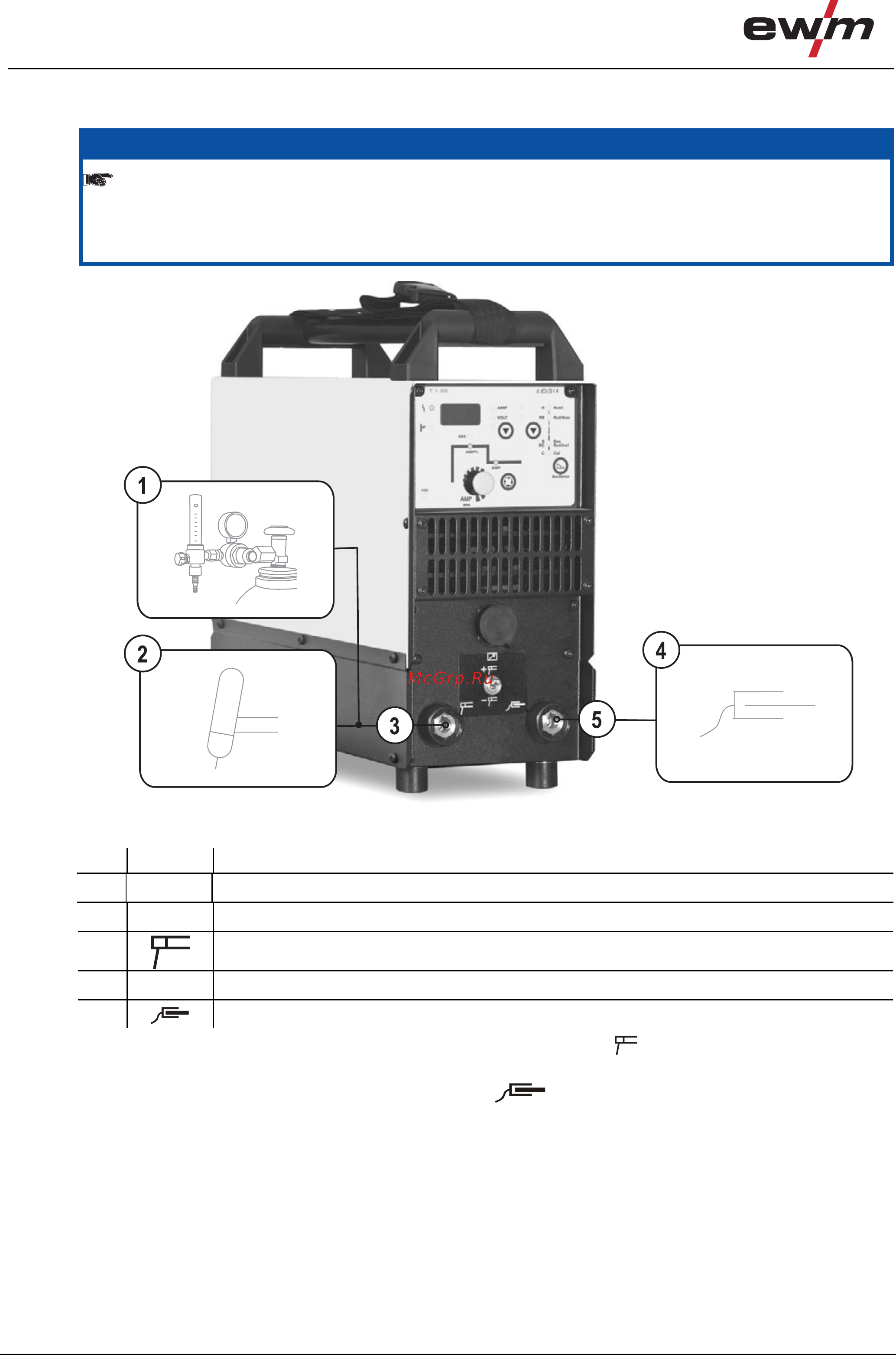

Рисунок 5-11
Поз. Символ Описание 0
1
Выходной стороне редуктора
2
Сварочная горелка
3
Гнездо подключения, сварочная горелка ВИГ
4
Заготовка
5
Гнездо подключения, кабель массы
• Вставить штекер сварочного тока сварочной горелки в гнездо подключения и зафиксировать поворотом по
часовой стрелке.
• Вставить штекер кабеля массы в гнездо сварочного тока „
“ и закрепить поворотом вправо.
• Прикрутить соединительный штуцер защитного газа сварочной горелки к редуктору давления баллона защитного
газа.
